Arduino Nano Dev Shield

Met deze app kun je systematisch leren werken met je Arduino Nano-ontwikkelbord.

Hiermee kunt u alle I/O-pinnen van de Nano in realtime bewaken. U kunt het pintype ook wijzigen in Output of ADC (alleen PCx) en deze controleren/lezen.

Je kunt hem ook gebruiken als draagbare datalogger voor ADC's en meerdere I2C-sensoren. Dit alles werkt op een Plug and Play-, geen codering vereiste manier.

Functies:

+ Monitor/Controle I/O-pinnen

+ Meet en plot ADC's

+ Lees gegevens van 10+ I2C-sensoren. Gewoon plug-and-play. Geen code nodig

+ Scratch-programmeerinterface.

+ Combineer met telefoonsensoren zoals helderheid, versnellingsmeter, gyro enz

Hoe te gebruiken

+ Verbind uw Arduino Nano met uw telefoon met behulp van een OTG-kabel of een C-naar-C-kabel (voor C-type nano)

+ Voer de app uit en verleen toestemming om het aangesloten apparaat te gebruiken.

+ De titelbalk wordt rood en groen, wat aangeeft dat er een aangesloten apparaat is met ontbrekende besturingsfirmware (kuttypy).

+ Klik op de knop Downloaden op de titelbalk. Hiermee wordt de juiste firmware gedownload en wordt binnen 2 seconden geprobeerd opnieuw verbinding te maken. Je hoeft dit alleen nog een keer te doen als je een ander programma naar je Arduino Nano uploadt.

+ Nu wordt de titelbalk groen, de titeltekst wordt 'KuttyPy Nano' en het apparaat is klaar voor gebruik.

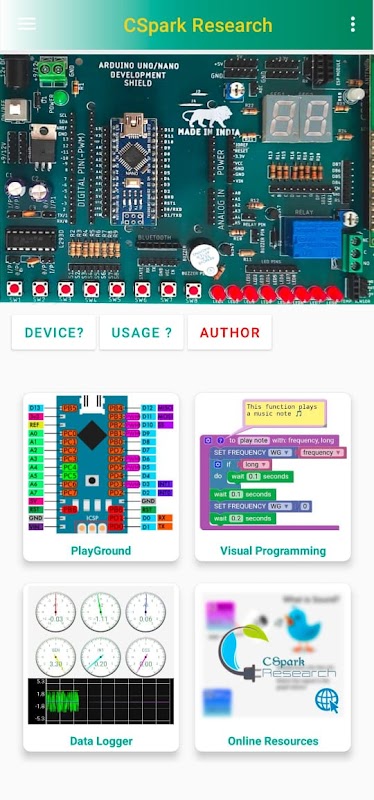

Speeltuin: bestuur I/O-pinnen vanuit de grafische lay-out. Tik op pinnen om hun aard te schakelen tussen invoer/uitvoer/ADC (alleen voor poort C). De overeenkomstige indicator toont de ingangsstatus, maakt het instellen van de uitgang mogelijk, of toont de ADC-waarde.

Visuele code: een op blokken gebaseerde programmeerinterface met veel voorbeelden om de hardware te besturen, sensorgegevens te lezen, telefoonsensorgegevens enz

Bevat ook op AI gebaseerde beeldgebarenherkenning voor het schrijven van leuke games.

Exporteer ingelogde gegevens naar CSV, PDF enz., en deel ze eenvoudig via mail/whatsapp.
