Parametric Trusses

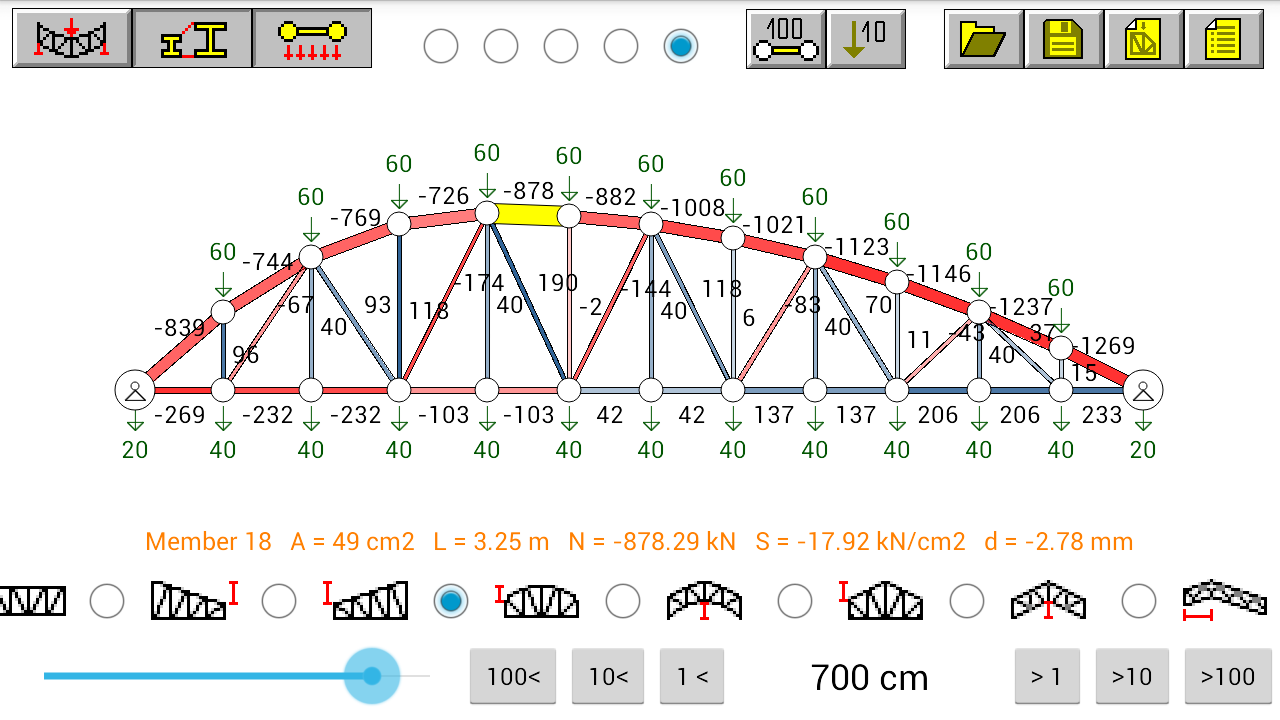

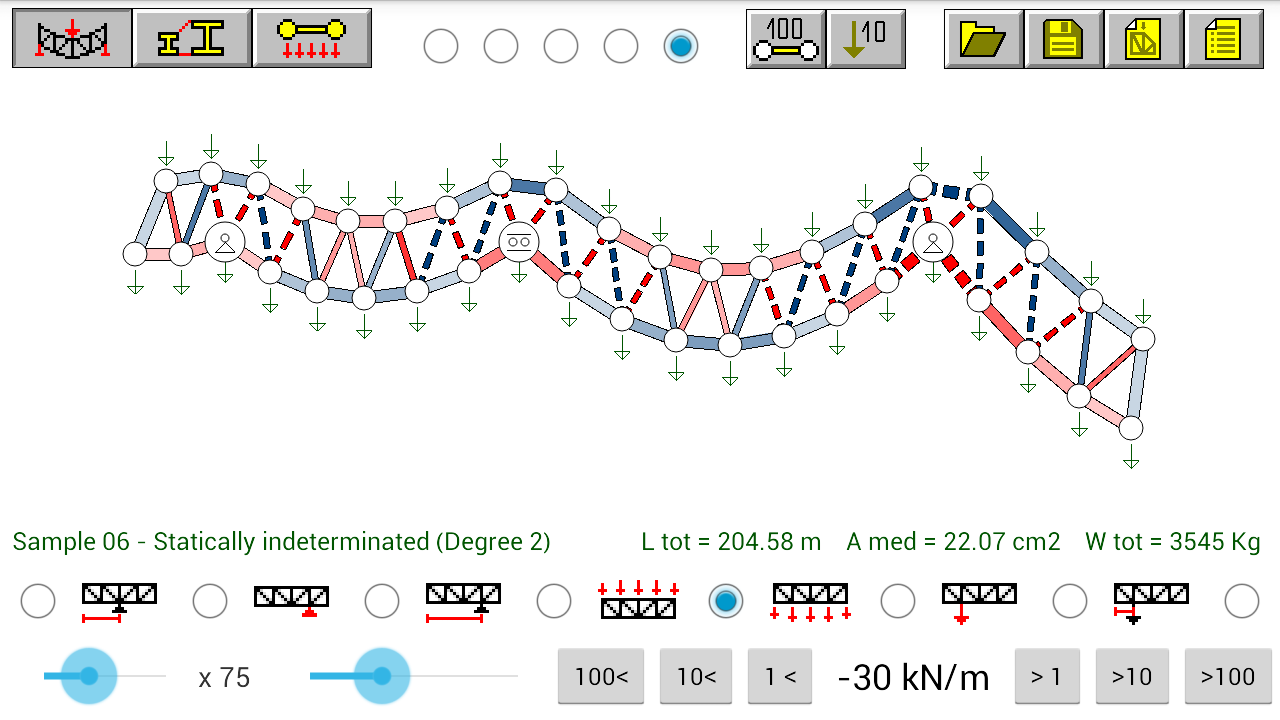

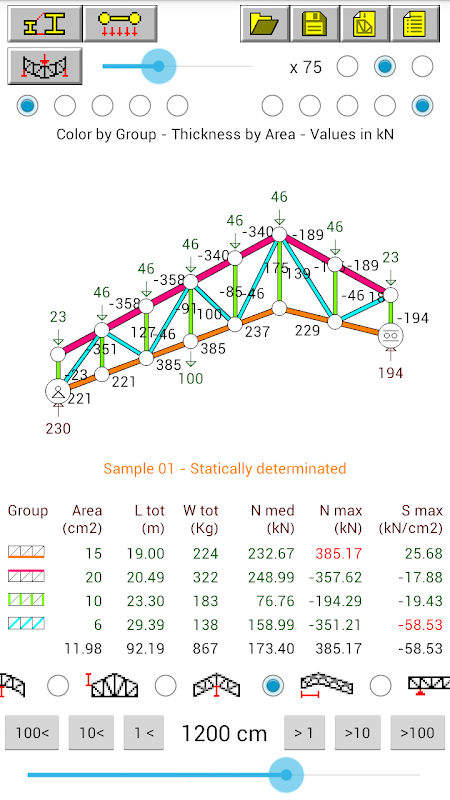

Genereert automatisch spanten door het combineren van de waarden van 35 parameters (geometrische, mechanische, ondersteuning en belastingen) en toont de invloed van elk van hen in hun structurele gedrag (reacties, krachten, spanningen en verplaatsingen).

Wanneer de gebruiker de waarde van elke parameter de truss is bijgewerkt verandert en het systeem berekent automatisch en dynamisch worden de resultaten gepresenteerd. Dit maakt het optimaliseren van constructief ontwerp, de bepaling van de waarden die minimale krachten, spanningen, vervormingen en eigen gewicht van de constructie te produceren.

Handleiding beschikbaar in https://docs.google.com/file/d/0BxZgHvoG6Vu8VklrSzNzOThrVGs/edit?usp=sharing

Features:

- Dynamische generatie van 44 soorten spanten

- Variabele aantal panelen (maximaal 20)

- 11 geometrische parameters van elk

- 64 combinaties van steunen

- Distributed en puntbelastingen, inclusief eigen gewicht

- Verschillende dwarsdoorsnede voor groepen van leden

- Verstelbare materiaalparameters

- Structurele stabiliteit analyse

- Truss analyse met behulp van de stijfheid methode

- Invloed van elke parameter op de gewrichten en de leden

- Automatische grootte van secties

- Verschillende schermindeling van resultaten

- Scaled doorbuiging

- Genereren van DXF grafische bestanden (17 lagen)

- Genereren van gedetailleerde rapporten analyse

- Bibliotheek van de analyse-bestanden. Laden en opslaan opties

- Optionele pop-ups

- Aanhoudende gebruikersinstellingen

Ontwikkeld voor Smartphones en Tablets.

Engels en Spaans ondersteund. Vereist Android 2.2 of hoger en een minimale resolutie van 320x480
