Vibrations!

Vibrations is een app voor het meten van mechanische trillingen en akoestische ruis

Vibrations is een app voor het meten van mechanische trillingen en akoestische ruis van motoren, het milieu, machines en andere apparatuur.

Dit is (momenteel) de enige app die akoestische * en * mechanische metingen combineert!

Toepassingen: controle motor van het voertuig trillingen, controle trillingen van huishoudelijke apparaten (vaatwasser, koelkast, eenheden afvalverwijdering, wasdrogers, enz.), het meten van de g-kracht in bewegende voertuigen, helpen om falende versnellingen identificeren, blijkt uit klopgeluiden, modes, enz. ..

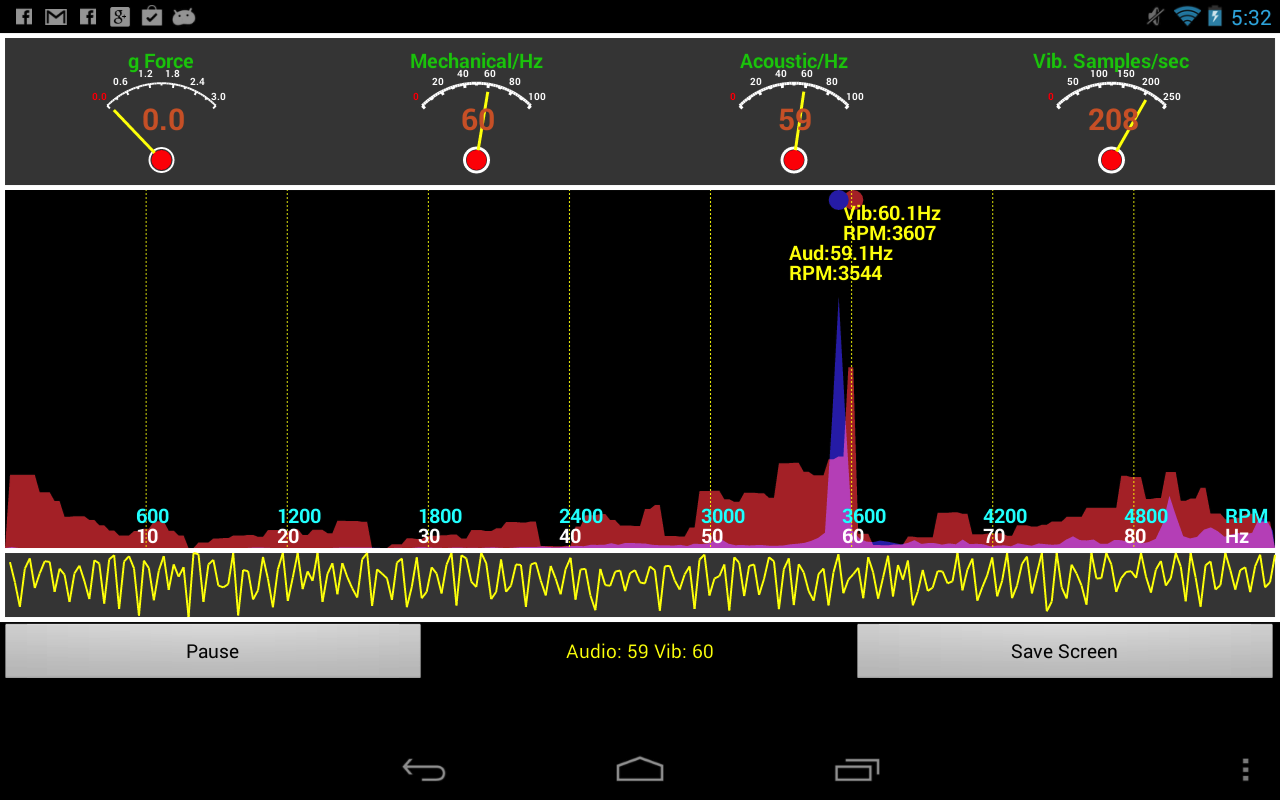

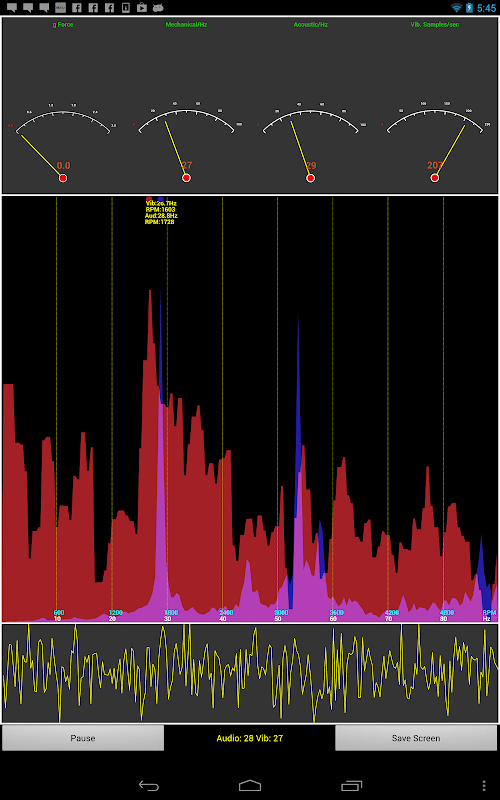

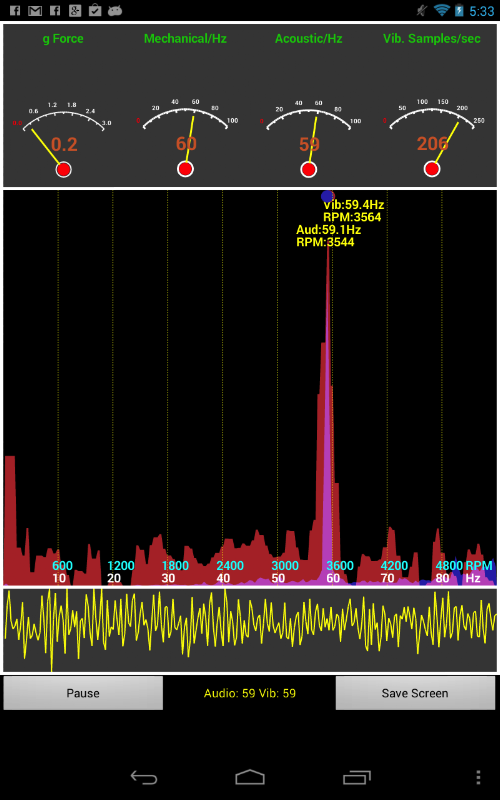

Trillingen gebruikt datastromen van de ingebouwde versnellingsmeter en microfoon: het berekent twee gelijktijdige FFTs, een uit de mechanische metingen, een uit de hoorbare metingen. Het toont dan de frequentie spectra op het scherm. De frequentie-as is gekenmerkt Hz en RPM (omwentelingen per minuut).

Vier on-screen software meters geven een overzicht van de metingen:

1) De g-kracht (met uitzondering van de zwaartekracht), die versnelling meet

2) De frequentie van de stroompiek in de mechanische / trillingslawaai

3) De frequentie van de stroompiek in de akoestische ruis

4) De sample snelheid waarmee mechanische trillingen worden gemeten

Schermafbeeldingen kunnen worden genomen met behulp van het "Scherm opslaan" knop, en opgeslagen op de SD-kaart.

Tijdreeksen van accelerometer data (tot 20 seconden) kan worden opgenomen en opgeslagen met behulp van de "Record gegevens" knop. Aangezien gegevens worden voortdurend verzameld, de opgenomen gegevens naar het bestand geschreven begint eigenlijk een seconde of zo * voordat * de toets werd ingedrukt. De opname kan worden onderbroken terwijl de gang, en de gegevens weggegooid of bewaard. Anders wordt de opname automatisch beëindigd na 20 seconden zijn verstreken, en de gegevens weggegooid of daarna opgeslagen.

Het verzamelen van gegevens kan worden onderbroken en hervat met de "Pauze" / "Doorgaan" knop.

Dit is de eerste release van deze app, en ideeën voor verbeteringen / uitbreidingen zijn welkom: neem contact met mij op.

Houd er ook rekening mee dat de frequentie grens van de mechanische trillingen meting wordt beperkt door de maximale snelheid die accelerometer monsters kunnen worden verkregen van het Android-toestel: dit varieert meestal van apparaat naar apparaat - bijvoorbeeld op de Nexus 7 en 10 tabletten, het tarief is ~ 200 samples / sec, waardoor een maximale frequentie meting van ~ 100 Hz of 6000 RPM. Op de Galaxy S3 kost ~ 100 samples / sec, waardoor een maximale frequentie van ~ 50Hz.
