AchsBoxPro Achsvermessung

Achtung:

Diese App ist nur für einen qualifizierten Personenkreis mit Fachwissen im Bereich Kfz-Technik, -Fahrwerk und -Achsvermessung bestimmt. Ohne Fachwissen ist eine Achsvermessung mit dieser App NICHT möglich!

Grundlagen auf http://www.app-achsvermessung.de

Die App wurde für den Hobby- und Motorsport-Bereich entwickelt.

Das kommerzielle Nutzen sowie das Messen und Einstellen von Fahrzeugen, die am öffentlichen Straßenverkehr teilnehmen oder für die Personenbeförderung eingesetzt werden, ist nicht gestattet!

Mit AchsBoxPro kann an nahezu jedem Fahrzeug die Spur und der Sturz gemessen werden. Die App ermöglicht dem fachkundigen und fahrwerkinteressierten Hobby-Schrauber eine Achsvermessung* in der eigenen Garage oder direkt an der Rennstrecke.

Im Motorsportbereich entfällt das zeit- und platzraubende Aufstellen und Ausrichten empfindlicher Messtechnik sowie deren Transport.

Die Vorderachse kann gezielt auf jeden gewünschten Spur-Sollwert eingestellt werden indem die integrierte Einstellhilfe genutzt wird. Diese berechnet aus den fahrzeugspezifischen Daten und der Ist-Spur die benötigten Einstell-Umdrehungen jeder einzelnen Spurstange. Dies ermöglicht ein zügiges Annähern an den Spur-Sollwert und garantiert durch die Einbeziehung des Fahrachswinkels ein gerade stehehendes Lenkrad bei Geradeausfahrt.

Die Einstellung an der Spurstange kann bei eingeschlagenem Rad erfolgen oder nach dem Befahren einer Rampe.

Benötigte Geräte und Messmittel:

( Bezugsquellen auf http://www.app-achsvermessung.de )

- 1 Kreuzlinienlaser selbstnivellierend

- 1 Ministativ verstellbar (Höhe ca. Radmitte)

- 3 Gliedermaßstäbe ("Zollstöcke")

Unterstützte Fahrzeuge:

Es werden alle Fahrzeuge mit vier Rädern und Vorderachs-Lenkung unterstützt. Die App arbeitet mit allen Fahrzeuggrößen und Felgengrößen.

*Umfang der Achsvermessung:

Mit dieser App kann die Spur und der Sturz an der Vorderachse und Hinterachse festgestellt werden. Eine Felgenschlagkompensation ist möglich.

Folgende Fahrwerksdaten können mit AchsBoxPro ermittelt und protokolliert werden:

Vorderachse:

- Einzel- und Gesamtspur bezogen auf die geometrisch Fahrachse

- Sturz bei Fahrt geradeaus

- Sturz-Differenz li. zu re.

- Nachlauf, Spreizung, Spurdiff.-Winkel (Eigenbaudrehplatten nötig)

Hinterachse:

- Einzel- und Gesamtspur bezogen auf die Fahrzeuglängsmittelebene

- Fahrachswinkel

- Sturz

- Sturz-Differenz li. zu re.

Zusätzlich:

- Spurweitendifferenz an Felgenaußenkanten

- Vorderachse Einzel- und Gesamtspur bezogen auf die Fahrzeuglängsmittelebene

- Radstand links und rechts

- Höhenstand

- Felgenschlag/Messfehler

- Vorgabe für Spurstangen-Einstellung

Funktionsweise:

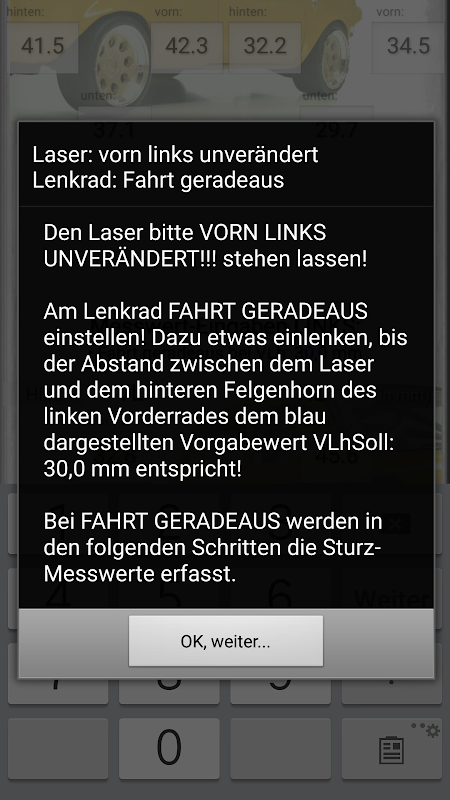

Die Abstände zwischen dem Laser und den Felgenhörnern werden gemessen und eingegeben. Aus diesen Messwerten und weiteren fahrzeugspezifischen Daten werden die Radstellungen (Spur und Sturz) berechnet. Eine exakte Ausrichtung des Lasers ist dank der internen Korrekturberechnungen nicht nötig.

Genauigkeit:

Die Genauigkeit des Systems liegt bei 4 Winkelminuten. Sie wurde durch zahlreiche Praxistests ermittelt.

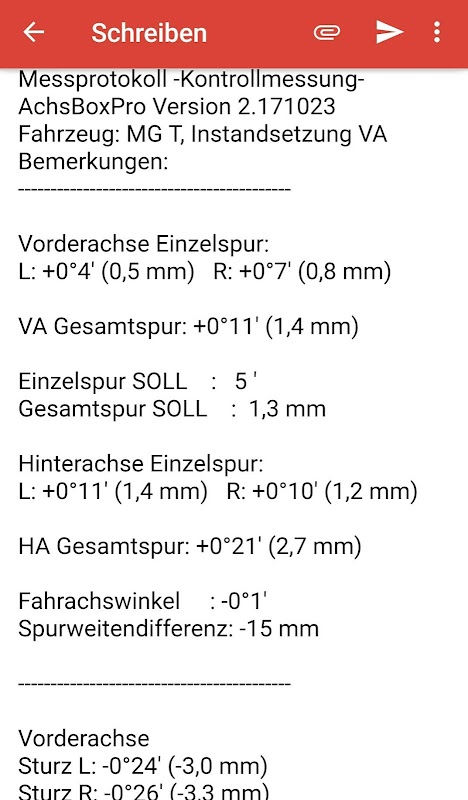

Ausgabe der Messergebnisse:

Die Ergebnisse werden auf dem Display übersichtlich angezeigt. Zusätzlich können sie in Protokoll-Form gespeichert, gesendet/geteilt und somit auch ausgedruckt werden.

Fahrzeuge und Messungen können gespeichert und abgerufen werden. Dies ermöglicht eine parallele Bearbeitung von bis zu 6 Fahrzeugen.

AchsBoxPro-Zielgruppe:

Die App wurde für den Hobby- und Motorsport-Bereich entwickelt und darf nur von Schraubern mit entsprechenden Kenntnissen in der Fahrwerktechnik und Achsvermessung benutz werden.

Das kommerzielle Nutzen sowie das Messen und Einstellen von Fahrzeugen, die am öffentlichen Straßenverkehr teilnehmen oder für die Personenbeförderung eingesetzt werden, ist nicht gestattet!

Aktuelle Infos zu weiteren Werkstatt-Apps findest Du unter achsvermessung.app, fahrwerk.app, racetool.app, achsmess.app oder app-achsvermessung.de
