Autobot HC05 Bluetooth Remote

- Unterstützt alle Mikrocontroller wie Atmega, Pic etc und Boards wie Arduino, Node Mcu, Teensy etc.

- Wenn der Mikrocontroller einen seriellen Port hat, muss unsere App diesen unterstützen

- HC-05, HC-06 oder ähnliches Bluetooth-Modul kann zur Initialisierung der Schnittstelle an die serielle Schnittstelle des Mikrocontrollers angeschlossen werden

- Daten werden allein im ASCII-Format gesendet/empfangen, um eine breite Kompatibilität und einfache Codierung zu gewährleisten

Eine detaillierte Anleitung zur Verwendung dieser Anwendung finden Sie unter dem folgenden Link.

https://drvishnurajan.wordpress.com/autobot-use-android-phone-as-the-bot-rc/

ASCII-Befehle, die mit den Schaltflächen in der App gebündelt sind, sind unten aufgeführt. Dies muss in Ihrem Mikrocontroller-Code implementiert werden, um die Steuerung Ihres Roboters oder eines anderen Bluetooth-Geräts zu erleichtern.

psss. x ist das englische Alphabet "x" in Kleinbuchstaben.

Bildschirmname: Home

=================

1. Koppeln Sie das Bluetooth-Modul HC 05 oder HC 06 mit Ihrem Telefon, indem Sie die Bluetooth-Einstellungen Ihres Telefons aufrufen

2. Öffnen Sie diese Anwendung und klicken Sie auf die Schaltfläche Verbinden

3. Wählen Sie das HC05 oder HC06 oder ein ähnliches Bluetooth-Gerät aus der Dropdown-Liste

4. Warten Sie, bis die App zum Startbildschirm zurückkehrt

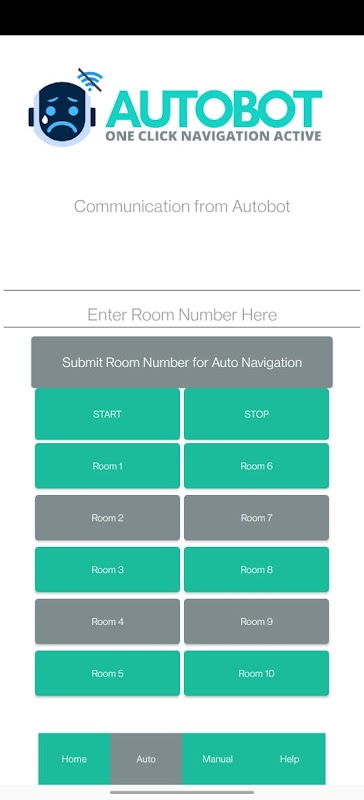

Bildschirmname: Auto

Bildschirmspezifischer ASCII-CODE - 200x

================

SCHALTFLÄCHENNAME-------------------------------------- ASCII-CODE

Geben Sie die Zimmernummer für die automatische Navigation ein - x

START - 1000x

STOP - 2000x

Zimmer 1 - 1x

Zimmer 2 - 2x

Zimmer 3 - 3x

Zimmer 4 - 4x

Zimmer 5 - 5x

Zimmer 6 - 6x

Zimmer 7 - 7x

Zimmer 8 - 8x

Zimmer 9 - 9x

Zimmer 10 - 10x

Manueller Modus: (Joystick)

Bildschirmspezifischer ASCII-Code - 100x

Oben - t

Unten - b

Links - l

Richtig - r

Stopp - s
