LCD Controller

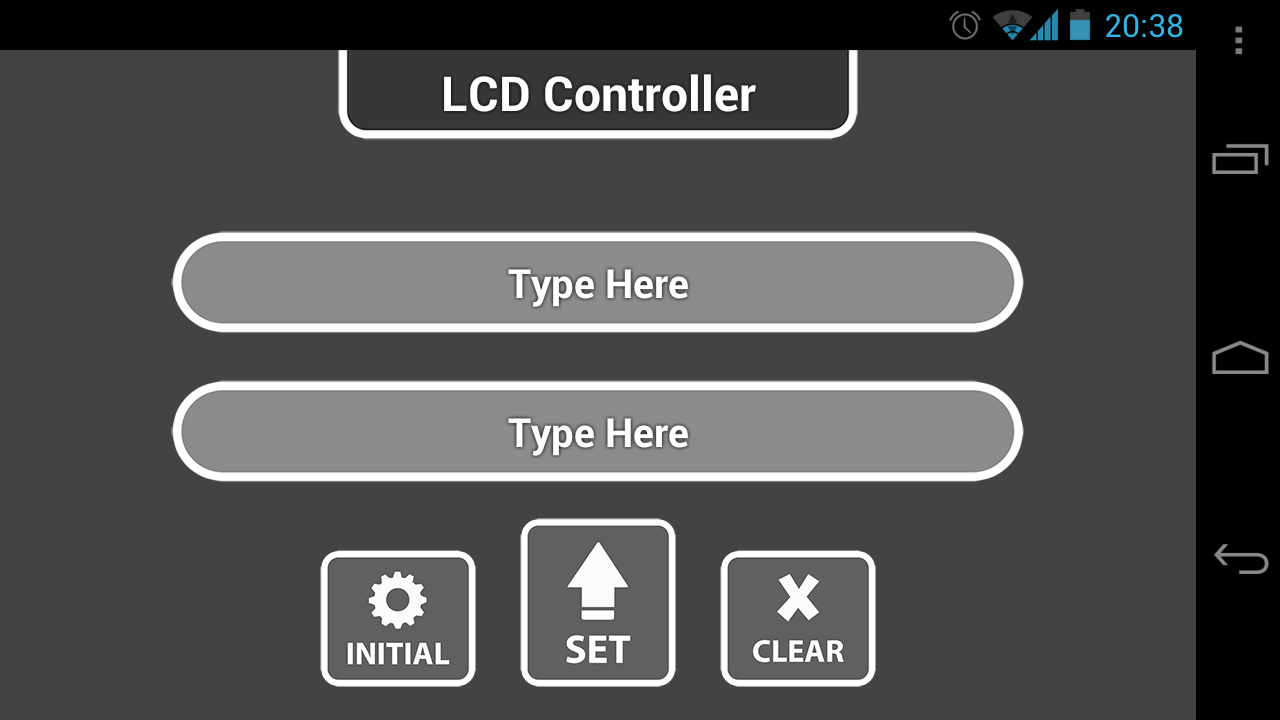

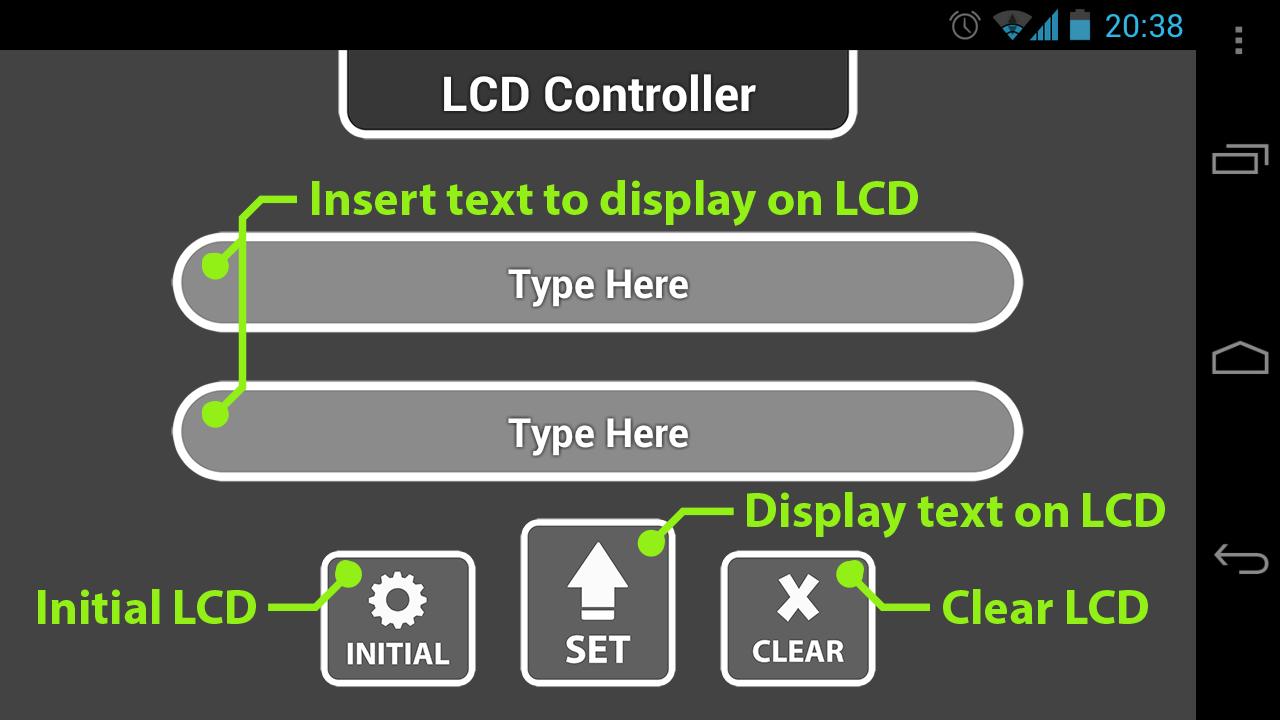

LCD-Controller ist eine Anwendung benutzen, um Ihre LCD 16x2, die mit IOIO oder IOIO-Q-Board anschließen, um Nachrichten auf das Display steuern. Benutzer einfach anschließen IOIO oder IOIO-Q-Board mit LCD 16x2, Drücken "Initial"-Taste in der Anwendung eine Art Text, wie Sie wollen, und drücken Sie dann auf "Set". LCD Meldung zeigen, wie Sie eingestellt. Taste "Clear" Einsatz für klare LCD-Bildschirm.

Erklären Sie: Diese Applikation Verwendung mit IOIO oder IOIO-Q Bord können Sie in www.inex.co.th kaufen

http://goo.gl/iSFHP

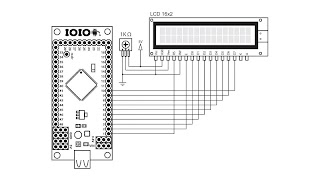

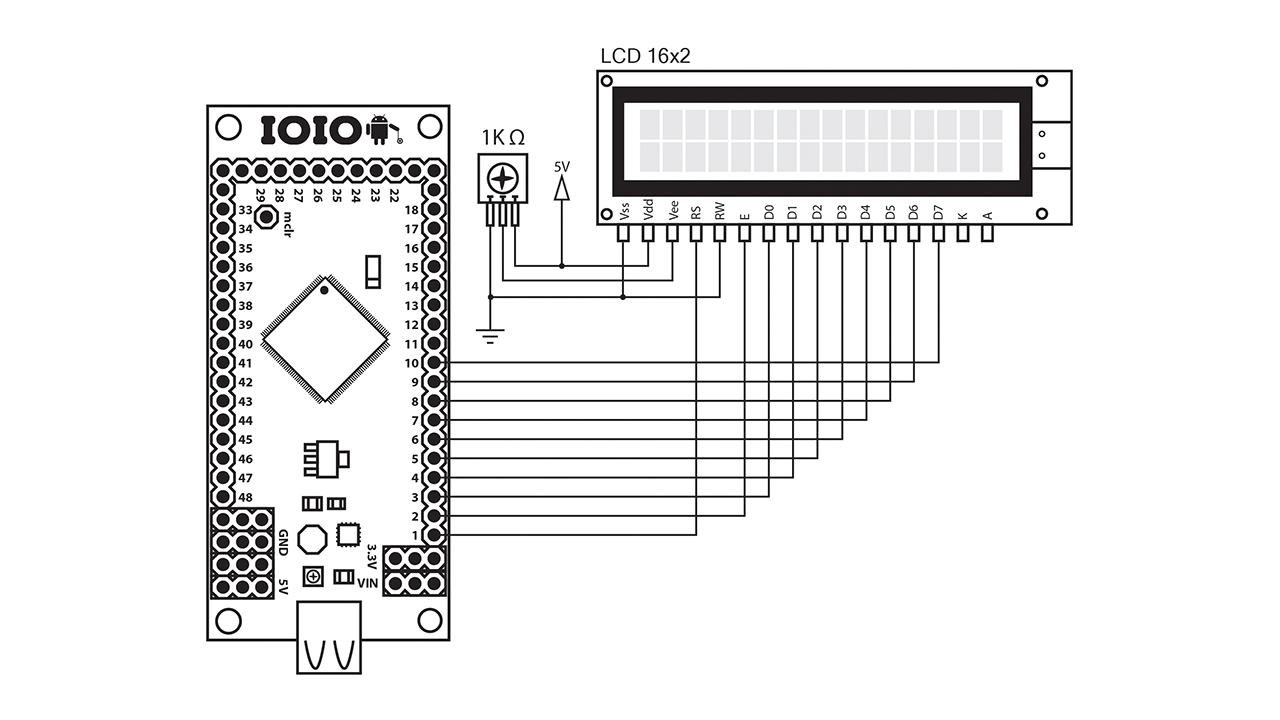

Schaltungen für diese Anwendung

Verbinden IOIO oder IOIO-Q-Board mit LCD 16x2 durch

Port 1: RS

Port 2: EN

Port 3: D0

Port 4: D1

Hafen 5: D2

Hafen 6: D3

Hafen 7: D4

Port-8: D5

Hafen 9: D6

Port 10: D7

See more detail aus www.tpemagazine.comon Ausgabe 27

Quellcode downloaden von

http://goo.gl/OCuAT3

oder

https://github.com/akexorcist/IOIO-LCDController/
