Smith Chart Pro

Eric Ong

Jan 13, 2020

Everyone
5.0
Android OS

Über Smith Chart Pro

Leichte leistungsstarke Profi-Smith-Diagramm RF Impedanzanpassung Werkzeug ..

Eigenschaften:

Neue Features: Automatische Stub Matching, Trafoanpassung

In Kürze: Stripline und Microsrechner

• Matching-Kettennetzwerk Kreis mit seriellen / parallelen Kondensatoren, Seriell / Parallel-Induktivitäten, Seriell / Parallel-Widerstände, serielle Übertragungsleitung, Leerlauf und Kurzschluss Stummel.

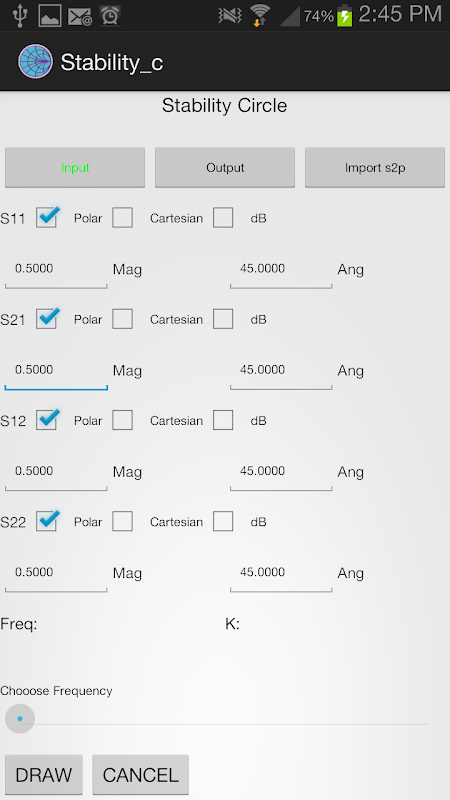

• Fügen Sie Q, Gain (GA, GP), VSWR, Stabilität (Quelle, Load) Kreise

• S-Parameter s2p Datei-Import-Fähigkeit.

• Diese Pro-Version können bis zu 7 passenden Schaltungselemente.

• Benutzerfreundlich mit einstellbarer suchen Bars und EditText Felder, um Element-Parameter und die daraus resultierende Impedanzwert in der Smith-Diagramm mit hoher Präzision zu bewegen.

• Erste Startdatenpunkt kann entweder normierte Impedanz oder Reflexionskoeffizient eingegeben werden.

• Systemimpedanz und Betriebsfrequenz eingestellt werden kann.

• Bietet zusätzliche Details wie VSWR, Q, Rückflussdämpfung, normalisierten Admittanzwert und Übertragungsleitung Baulänge an jeder Impedanzwert.

• Gleich Verhängnis Schaltungselement und Abrufen von früheren Zuständen.

• Übertragungsleitung, Leerlauf und Kurzschlussstichleitungen können mit unterschiedlichen Leitungsimpedanz und effektive Dielektrizitätszahl gestaltet werden.

• Impedanz-Sweep über einen Bereich von Frequenzen. Frequenz-Sweep-Auflösung eingestellt werden kann.

• Jedes Impedanzanpassungsstufe ist eindeutig mit verschiedenen farbigen Linie und Anzahl annotiert.
