Spice Circuit

Grafische Schaltungseintragsanwendung mit Gewürzsimulation.

SpiceCircuit - ist eine vollständige grafische Schaltungseintragsanwendung mit (derzeit eingeschränkter) Spice DC- und AC-Betriebspunktsimulationsfunktion.

Die Anwendung kann die (statischen) "Betriebspunkt" -Bedingungen von Gleichstrom- und Wechselstromkreisen ermitteln. Die Analyse ist derzeit nur auf lineare Komponenten beschränkt (Netzteile, Widerstände, Kondensatoren und Induktivitäten).

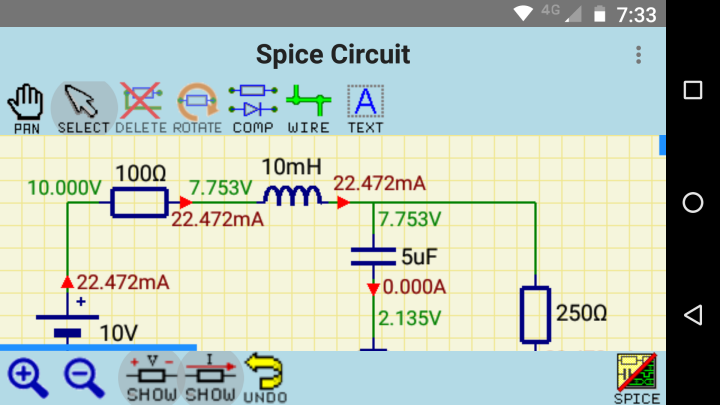

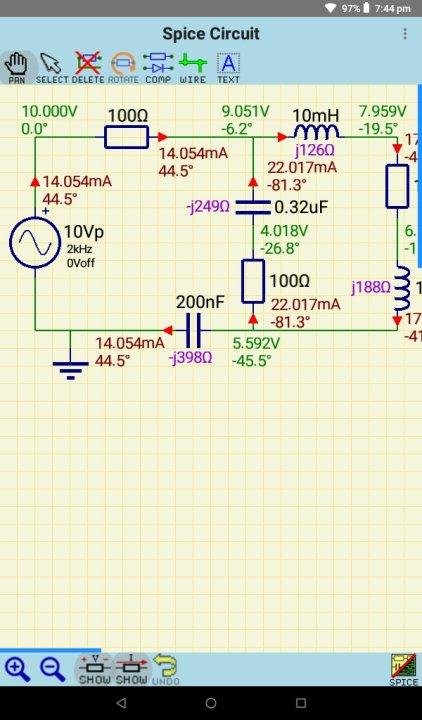

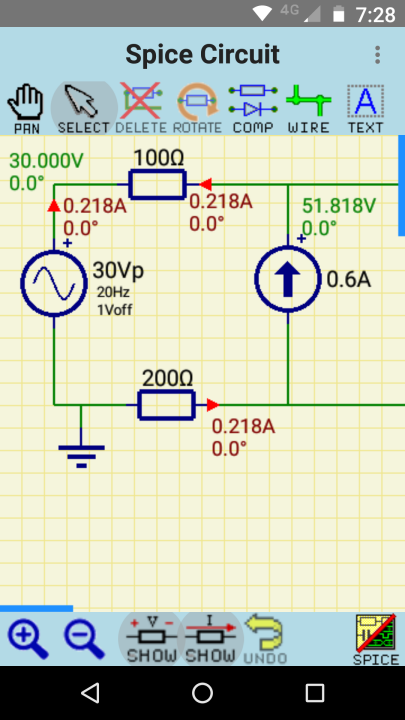

Die ermittelten Simulationsspannungen und -ströme werden im Schaltplan angezeigt. Bei einem Wechselstromkreis werden auch die vollständigen Vektorbetriebspunkte (Größe und Winkel) bestimmt und angezeigt.

Die Anwendung kann eine "NetList" der Schaltung exportieren, wodurch die Netzliste in einer Spice-Anwendung einer externen Schaltung simuliert werden kann. Die Anwendung soll schließlich die Verwendung einer externen Spice-Simulations-Engine vollständig automatisieren, um eine vollständige Schaltungssimulation aller in dieser Anwendung grafisch entworfenen Schaltungen zu generieren. Derzeit wurde jedoch noch keine kompatible externe Android Spice-Anwendung gefunden.

Die Anwendung ist kostenlos und enthält KEINE Werbung und KEINE In-App-Käufe.

ERLAUBNISSE:

Zugriff auf externen Speicher

Dies ist erforderlich, um Spice NETLIST-Dateien in ein öffentliches Verzeichnis zu schreiben, damit ein externes SPICE-Simulationspaket diese Netzlistendatei zur Simulation laden kann. Diese "SpiceCircuit" -App kann dann die gespeicherten Ergebnisse der externen Gewürzsimulation einlesen, um die Ergebnisse auf der Schaltung anzuzeigen.

Internet Zugang

Die INTERNET-Berechtigung ist für die Entwicklung erforderlich, um die Anwendung zum Testen auf angebundenen Android-Geräten bereitzustellen. Die Anwendung sammelt, zeichnet auf oder sendet jedoch keine Daten.
