MCL Microwave/RF Calculator

El Microondas Calculadora MCL realiza 21 cálculos comúnmente requeridos por RF y diseñadores de sistemas de microondas en una amplia gama de aplicaciones. Por ejemplo, calcular rápidamente el efecto de ROE o pérdida retorno de la potencia transmitida; cascada ganancia y figura de ruido de hasta cinco etapas de amplificación; y la conversión de potencia-voltaje. Es la herramienta perfecta para ayudarle a solucionar problemas y ahorrar tiempo si está trabajando en el laboratorio o en el campo.

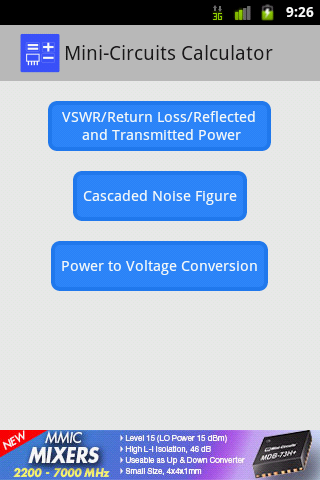

He aquí cómo usarlo:

• Para Efecto de ROE de potencia transmitida, entran ya sea ROE o R.L. (Pérdida de retorno), pulse "Calcular", y la calculadora devuelve valores de coeficiente de reflexión (dB), la pérdida de transmisión (dB),% de transmisión de energía y% de potencia reflejada. También convierte VSWR a R.L. y viceversa.

• Para cascada figura de ruido, introduzca figura de ruido y valores de ganancia para un máximo de 5 etapas de amplificación en cascada, pulse "Calcular", y la calculadora devuelve los valores acumulados de figura de ruido (como una relación y en dB) y la ganancia (dB).

• Para Power Conversion, usando el menú desplegable, elija sus unidades de entrada de Watts, milivatios, dBm, RMS de tensión o de pico de tensión. Introduzca el valor del interés, pulse "Calcular", y la calculadora convierte la energía a la tensión y viceversa. También convierte voltaje máximo y el voltaje RMS y viceversa.

El Microondas Calculadora MCL fue desarrollado por Mini-Circuits, una empresa líder en el diseño, fabricación y distribución mundial de RF / IF y componentes de microondas, subsistemas y soluciones de prueba de DC a 40 GHz.
