Smart Balancing

medición de la presión diferencial, caudal para el equilibrio de la planta

La aplicación EQUILIBRADO inteligente permite mediciones de presión diferencial y caudal mediante la conexión a través de Bluetooth, el teléfono inalámbrico para el medidor electrónico Caleffi serie 130.

EQUILIBRADO inteligente permite mediciones utilizando diferentes métodos, para ver los resultados y llevar a cabo el rescate. También puede hacer que la representación gráfica de los resultados obtenidos. Todos los resultados se pueden exportar a PC en formato Excel para su posterior análisis o procesamiento.

La medición del flujo de fluido a través de las válvulas permite que el técnico para llevar a cabo el equilibrio correcto en sistemas de aire acondicionado de acuerdo con el proyecto.

La aplicación incluye todos los datos relacionados con las válvulas de equilibrado y la medición de los dispositivos Caleffi y las principales válvulas de equilibrado están disponibles comercialmente.

operación

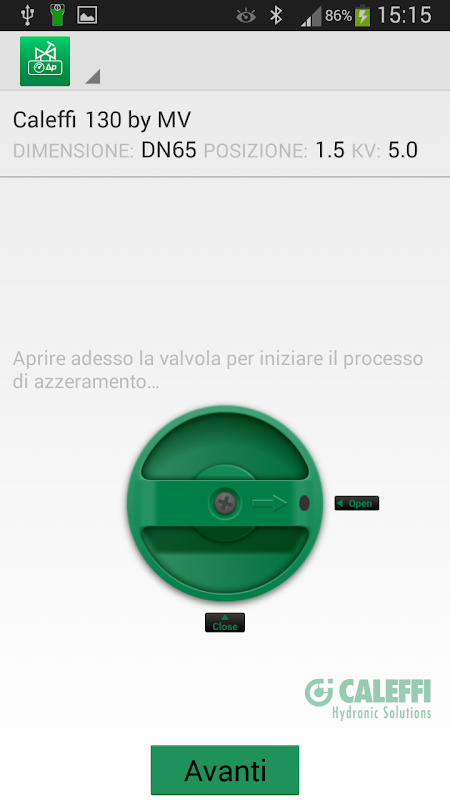

El operador selecciona la lista deseada válvula de equilibrado disponibles (fabricante, modelo, tamaño y posición con el Kv correspondiente). Los datos de la válvula y Ap medidos por el sensor permiten el cálculo del flujo que se muestra en la pantalla del móvil. Si no está disponible en la base de datos de la válvula en la que usted está en forma todavía se puede introducir manualmente el valor Kv.

Tipos de medición

Se puede elegir entre tres métodos de medición:

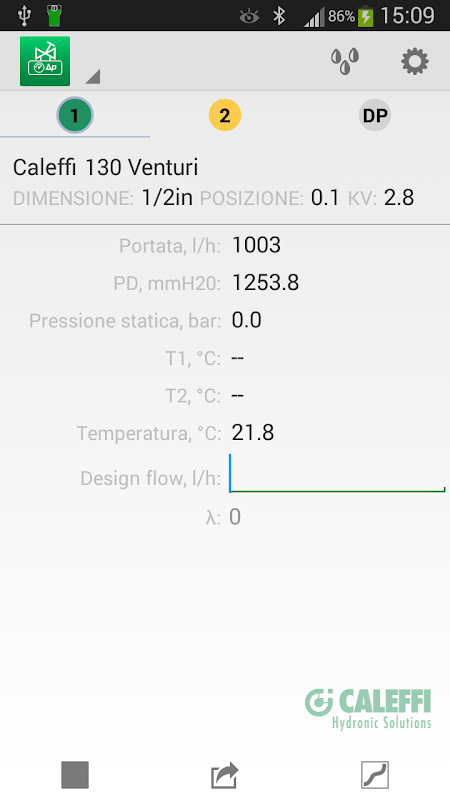

1) Medida para definir su posición. Muestra la velocidad de flujo calculada por el dispositivo en función de la válvula de selección y la posición asignada.

2) Medida para definir el caudal. Se calcula la posición que se asignará a la válvula para obtener el valor de caudal deseado.

3) medición de la presión diferencial simple. Como aparece en la pantalla el valor de la presión diferencial medida por el sensor (útil por ejemplo para comprobar el correcto funcionamiento de AUTOFLOW Ap);
