Bienvenido a la calculadora estructural definitiva para Android: resuelve marcos estructurales con el método básico de las rigideces, lo que permite brindar solución exacta y rápida a los problemas con que se enfrentan los diseñadores.

Genere rápidamente archivos

- .txt

- .jpg

Donde se consigna toda la información de la estructura.

Ofrecemos un método de entrada profesional para cada sección transversal, nodo, elemento y carga que se presente; esto permite personalizar la ubicación de cada elemento estructural, lo que brinda mayor versatilidad a nuestros usuarios, para modelar las situaciones que se presentan en la vida real, todos los días.

Una vez que la app realiza el análisis, imprime los resultados en pantalla (reacciones y desplazamientos en cada nodos), para que el usuario los pueda visualizar.

En la versión gratuita el usuario puede crear hasta 9 nodos y tiene la opción de ver un vídeo promocional (para mantener la app gratis) cuando se corre el análisis. Si lo hace, como premio se imprimirá un reporte en formato .txt con la siguiente información: datos de las secciónes transversales creadas, datos de elemento, datos de la estructura (como la matriz de rigidez total), datos de las cargas aplicadas (para analizar), las cargas conocidas (Qk), las deflexiones conocidas (Dk).

Finalmente se incluyen los resultados que son el vector (Du) que contiene los desplazamientos en los nodos, que no son apoyos y en apoyos no empotrados, seguidamente se aplica la ecuación (Qu = k21*Du), que se resuelve para (Qu) que es el vector de las reacciones en los nodos. Estas reacciones se imprimen, junto a al equivalente de las cargas aplicadas, en empotramientos perfectos con fines de análisis.

Después se presentan las cargas internas en los elementos, con la intención de facilitar el diseño estructural. Se presenta la resultante de la carga final aplicada en el elemento, superpuesta con la condición de empotramiento perfecto, definida por la condición de carga. Esto da como resultado las cargas finales internas en cada elemento del marco estructural, para que puedas diseñar felizmente!!! Este archivo se genera dentro de la carpeta “Reports - StructuralAnalysis2d”, ubicada en el almacenamiento interno de su dispositivo.

Todo el procedimiento esta basado y probado con los problemas de capitulo 16 (Análisis de marcos planos utilizando el método de la rigidez)de la octava edición del libro de análisis estructural de R. C. Hibbeler.

Modo de uso:

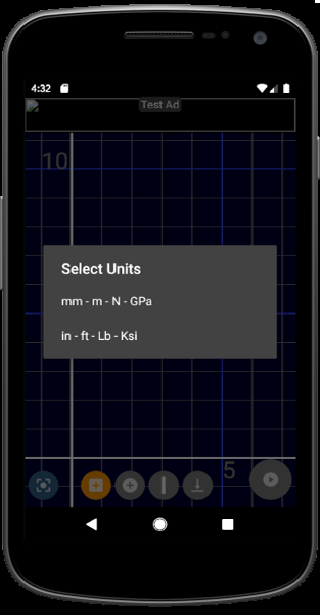

1. Seleccione las unidades para trabajar.

2. Cree las secciones transversales necesarias para modelar su estructura, según el material y la forma de los elementos.

3. Cree los nodos que componen su estructura: asigne coordinadas XY e indique a la app si es apoyo o no. Si es apoyo, es empotrado (3 reacciones: xyz) o pin (2 reacciones:xy).

Para funcionar la app necesita tener al menos tres nodos y dos elementos creados. si desea analizar una viga simple, puede introducir un nodo intermedio y dividir en dos el elemento.

4. Cree los elementos que forman el marco estructural, asignando nodo de inicio (N) y fin (F), así como la sección transversal que corresponda.

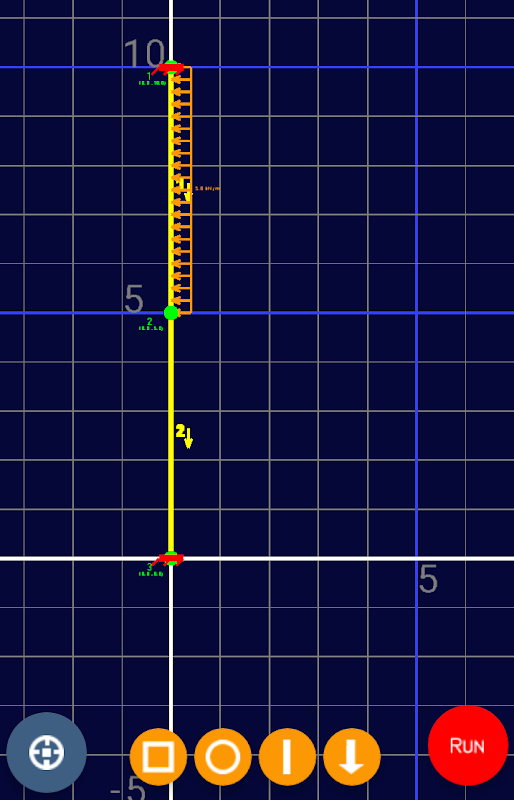

5. Modele la condición de carga a la que esta sometida su estructura, creando una carga a la vez. Debe asignar que elemento se esta aplicando, el tipo de carga (puntual, distribuida, triangular o momentos), ingresar la magnitud y la distancia "A" medida desde el nodo N, hasta el punto de aplicación de la carga, como se muestra en los botones.

6. Presione el botón rojo para correr el análisis y ver sus resultados.

Manual de uso detallado en nuestra web y en vídeo de la app!

La interfaz gráfica cuenta con una cuadricula a cada m o ft, resaltada a cada 5 unidades, para facilitar la visualización de marcos grandes.
