Bluetooth Terminal/Graphics

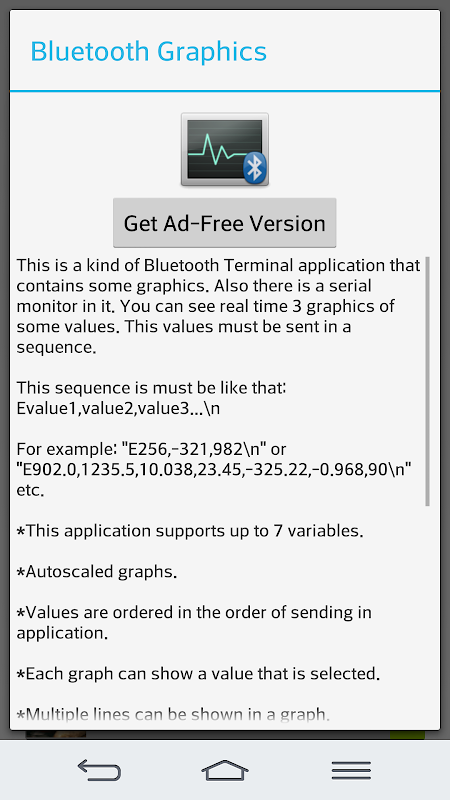

Ceci est un type d'application Terminal Bluetooth qui contient des graphiques.

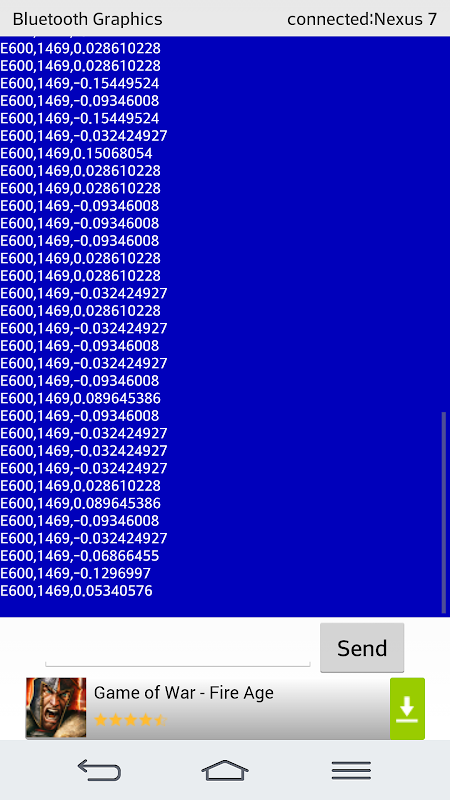

Il ya également un moniteur de série dans lui.

Vous pouvez utiliser cette application avec Arduino ou d'une autre microcontrôleur pour vos projets de robotique et etc.

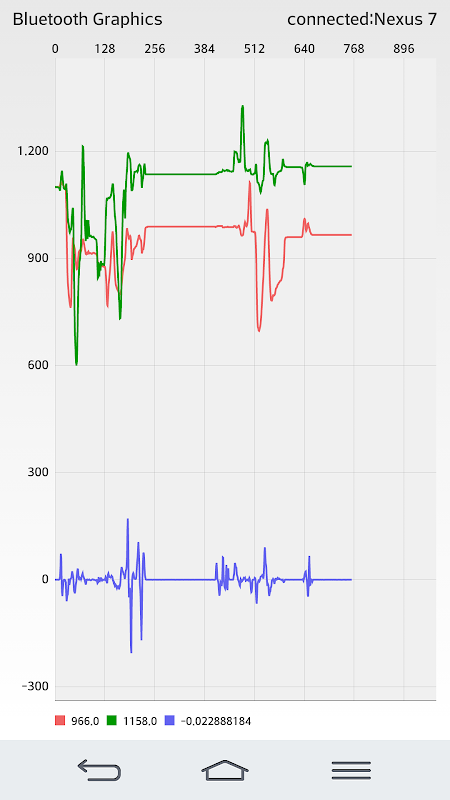

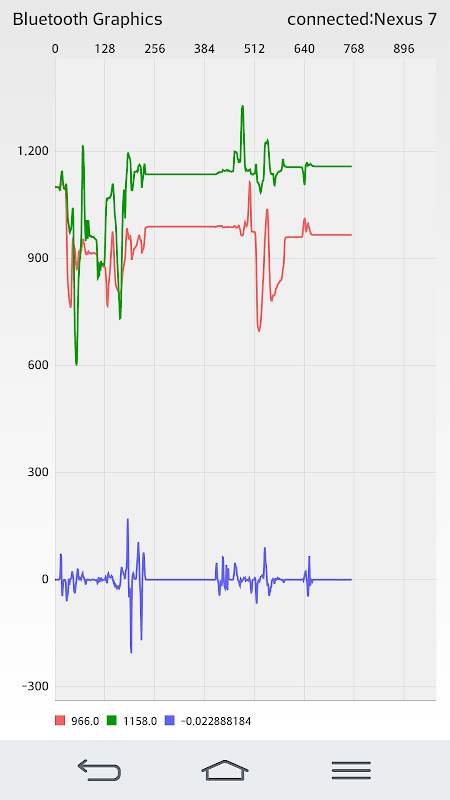

Vous pouvez voir en temps réel 3 graphiques de certaines valeurs.

Ces valeurs doivent être envoyés dans une séquence.

Cette séquence doit être comme ça: Evalue1, valeur2, valeur3 ... \ n

Par exemple: "E256, -321,982 \ n" ou "E902,1235,10,23, -325, -1240,90 \ n", etc.

*** Dans la version complète, vous pouvez voir 7 graphiques et il ya aucune annonce ***

Attention: Ne pas envoyer trop de données fréquemment. Si il ya décalage et la congélation dans l'application quand il ya du trafic de données, diminuer la fréquence de données entrant.

* Cette application prend en charge jusqu'à 7 variables.

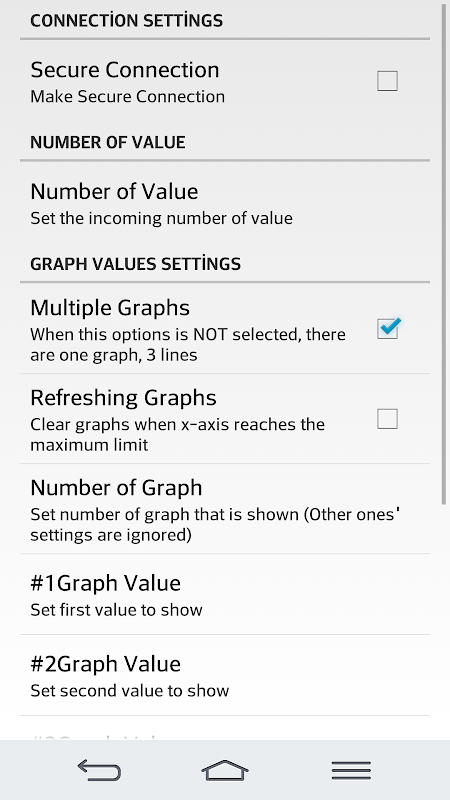

* Vous pouvez définir les valeurs maximales et minimales de graphiques.

* graphiques automatiquement redimensionnés.

* Les valeurs sont classées dans l'ordre de l'envoi dans l'application.

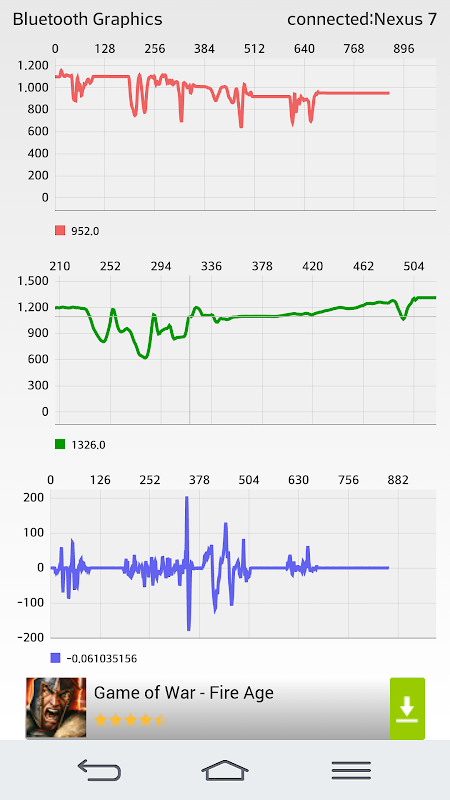

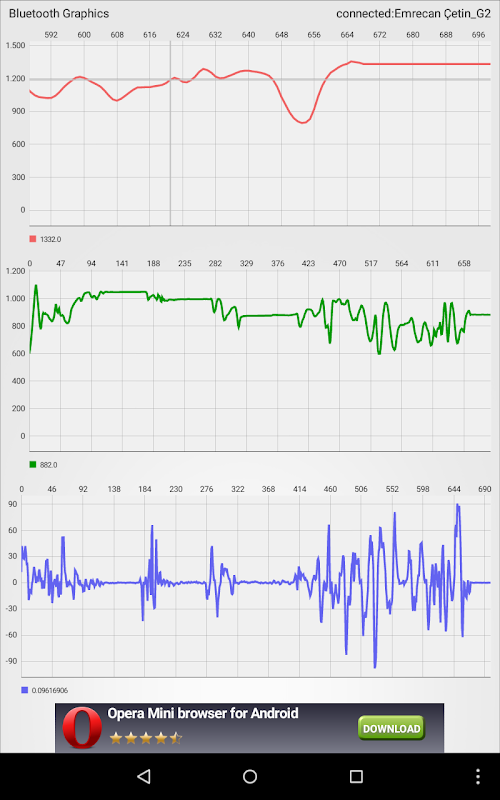

* Chaque graphique peut afficher une valeur qui est sélectionné.

* Vous pouvez définir le nombre de graphiques, qui est présentée.

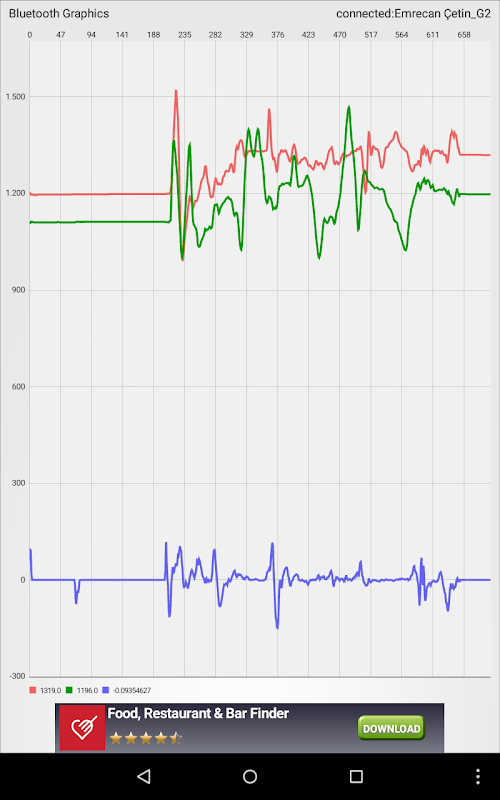

* Plusieurs lignes peuvent être affichés dans un graphique.

* Pincez pour zoomer deux axes dans les graphiques.

* Coulissantes et graphiques rafraîchissantes.

* Journaux de données peuvent être sauvegardés à ExternalStorage * * / BluetoothGraphics / * * CurrentTime répertoire

* Jusqu'à 7 lignes dans le graphique de plusieurs lignes pour la version complète

MPAndroidChart bibliothèque est utilisée.

Arduino exemple d'utilisation pour une partie d'impression en série pour 2 valeurs (ADC1 et ADC2 sont des exemples de variables):

...

Serial.print ("E");

Serial.print (ADC1);

Serial.print (",");

Serial.print (ADC2);

Serial.print ("\ n");

...

Prochainement: Série USB support de communication pour la version complète

Pour la pleine application: BT Terminal / Graphics complet

Remarque: Si vous voulez un apk complète de cette application, vous pouvez envoyer un mail à moi. Aussi, je peux créer une interface personnalisée pour vos projets ou de travaux.
