Duct Patterns

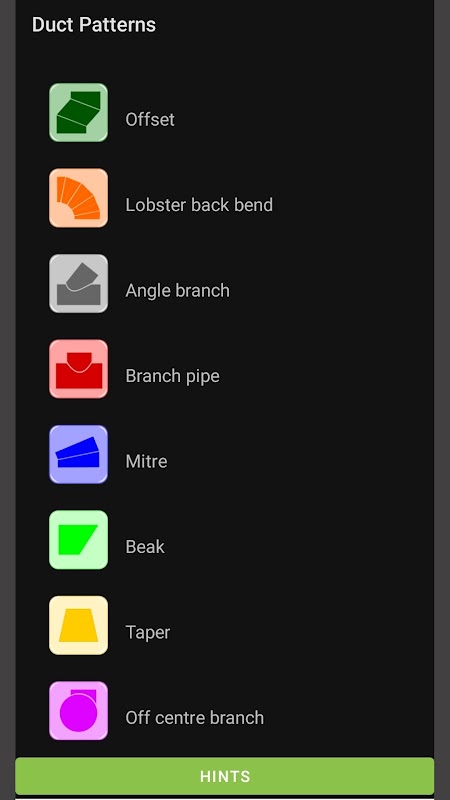

Caractéristiques:

• Décalage

• Coude de homard

• Branche d'angle

• Tuyau de branchement

• Mitre

• Le bec

• Cône

• Branche décentrée

• Pièce de culotte

Application simple et facile à utiliser qui permet de gagner beaucoup de temps. Toutes les dimensions sont en mm et les divisions sont 12,24,48 ou 96.

Toutes les tailles de diamètre de conduit/tuyau sont des dimensions extérieures.

Décalage:

Il y a deux façons de l'utiliser. Entrez l'angle requis et cela vous donnera les hauteurs du motif d'extrémité, la longueur de la section centrale et une hauteur totale qui comprend des extrémités de 50 mm.

Ou vous pouvez utiliser l'assistant de recherche d'angle en entrant une hauteur souhaitée qui donne un angle à essayer. Entrez le nouvel angle et appuyez à nouveau sur calculer. Il vous donnera les nouvelles dimensions ou vous indiquera si la hauteur que vous avez donnée n'est pas possible pour des raisons évidentes (trop courte). Si vous n'utilisez pas l'assistant d'angle, vous devez entrer 0 dans ce champ par défaut.

Coude de dos de homard :

Utilisez la dimension de l'axe central au lieu du rayon et comptez le nombre de demi-segments nécessaires.

Doit être un nombre pair. Un plein équivaut à deux moitiés, donc 3 pleins et 2 moitiés égalent 8 moitiés.

Pièce culotte :

Même diamètre, trois voies

Vous pouvez enregistrer vos résultats dans un fichier pour l'impression.

J'utilise l'imprimante thermique PeriPage avec leur application gratuite

Ajout de traductions en hindi et en coréen, qui pourraient ne pas être exactes
