GE-VALVE

L'application de contrôle officielle GE-VALVE pour smartphones Android permet une interface facile pour surveiller et configurer le nouveau contrôleur d'électrovanne proportionnelle CVP-BT développé par Galielo Engineering.

Traits:

Paramètres de contrôle des paramètres (fenêtre «Paramètres»):

1 - Pleine intensité [mA]:

Courant maximal fourni. Insérez un courant cible en régime permanent entre 0 et 2600 mA. Confirmer avec le bouton «SET».

2 - Courant de décalage [mA]:

Courant minimum fourni. Insérez un courant minimum (Offset) entre 0-1000 mA. Confirmer avec le bouton «SET».

3 - Montée en courant [mA]:

Taux de croissance du courant. Insérez une valeur de montée en puissance comprise entre 10 mA / sec et 40 A / sec. Confirmer avec le bouton «SET».

4 - Rampe de courant [mA]:

Diminuez le taux de courant. Insérez une valeur de descente entre 10 mA / sec et 40 A / sec. Confirmez avec le bouton «SET».

5 - Dither [%]:

Oscillation autour de la valeur du courant en régime permanent. Insérez le pourcentage de courant Dither avec des valeurs comprises entre 0 et 20% du courant nominal sur E.V. (fréquence fixe 125 Hz). Confirmer avec le bouton «SET».

REMARQUE: chaque fois que vous appuyez sur le bouton «SET», une chaîne dans la boîte de dialogue s'affiche, détaillant l'action qui a été effectuée. Prenez le temps de le lire pour vous assurer que les valeurs affichées dans la boîte de dialogue correspondent à celles d'entrée.

Commandes auxiliaires:

1 - LIRE TOUT:

Met à jour et confirme toutes les valeurs insérées à l'écran.

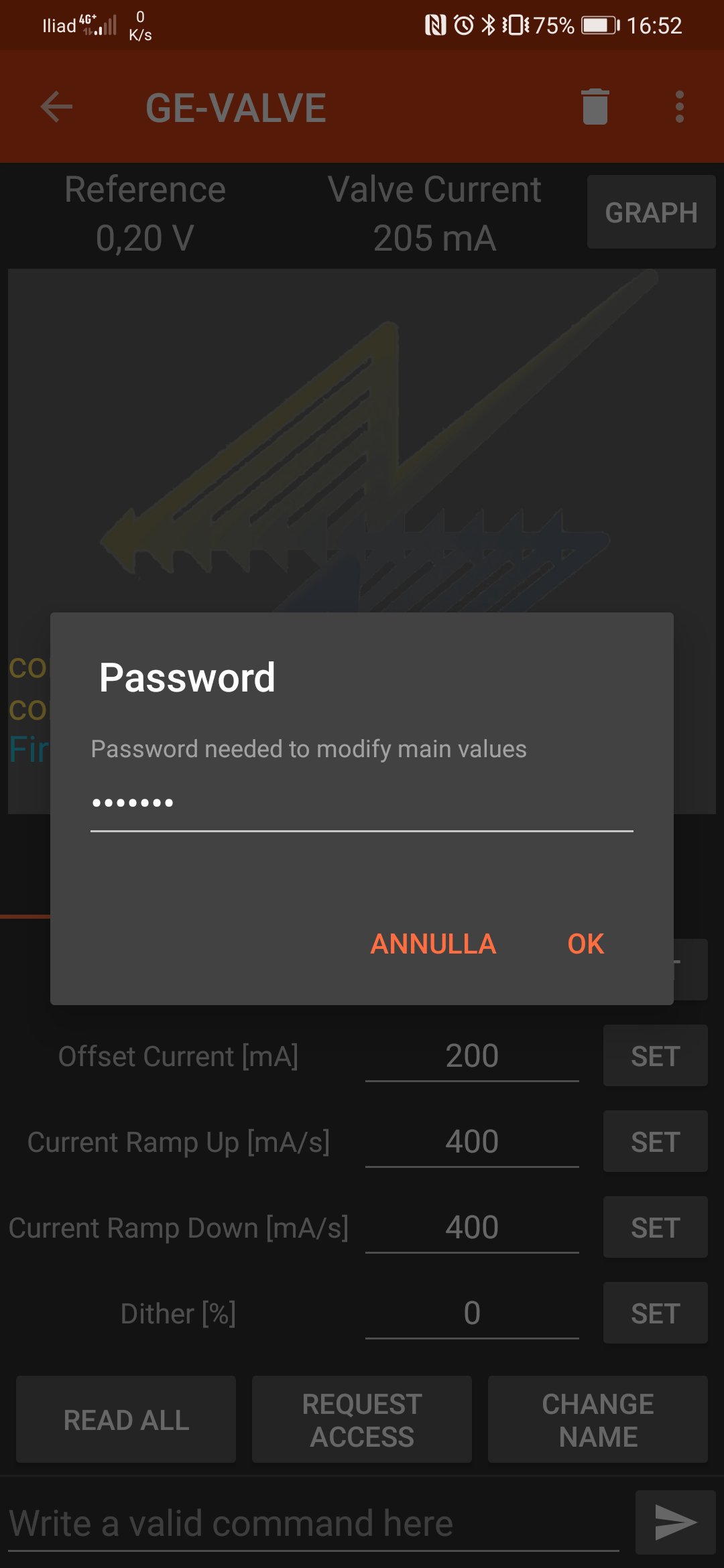

2 - DEMANDE D'ACCES:

Dans le cas où l'appareil n'est pas connecté, cette commande permet l'accès via l'identification par mot de passe.

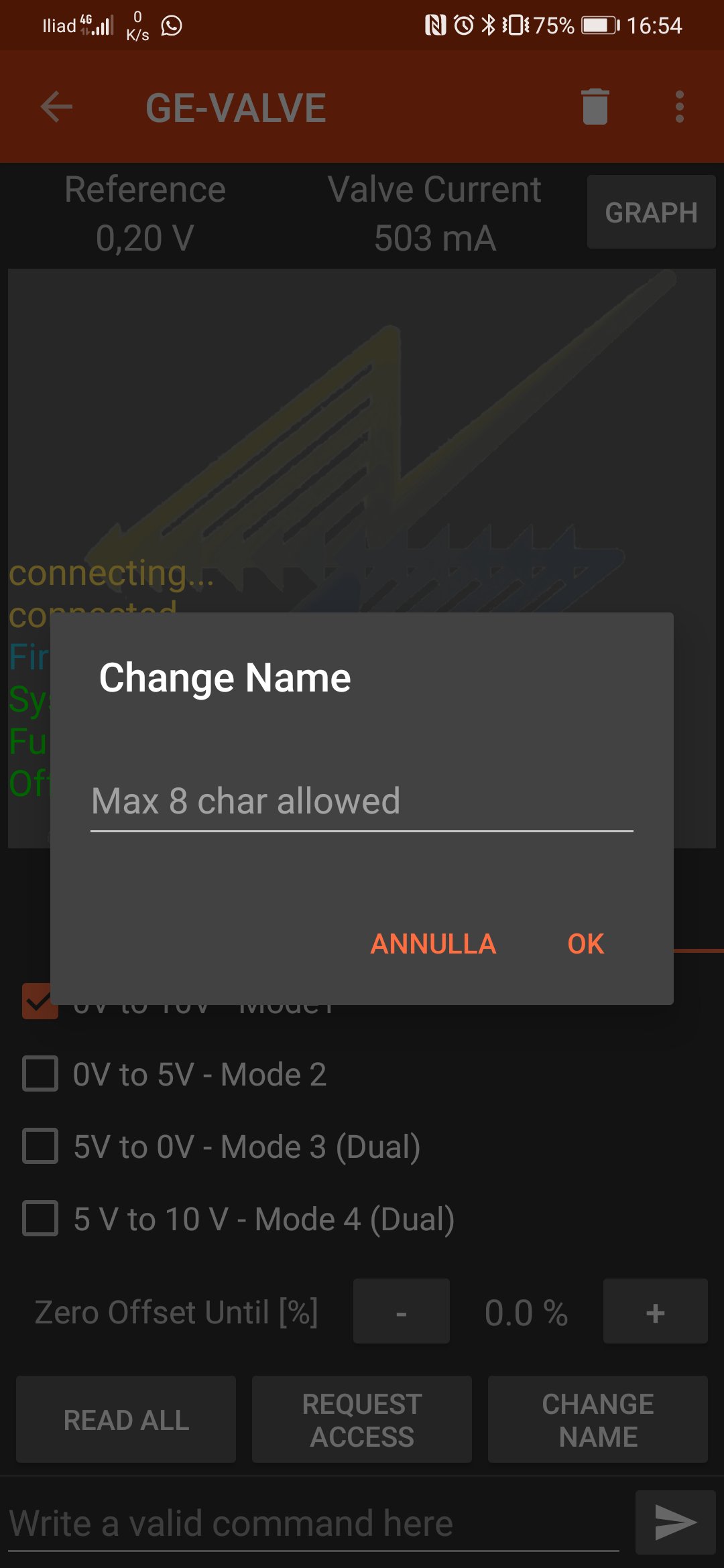

3 - CHANGER LE NOM:

Modifie le nom de l'appareil.

4 - Invite de commandes («Écrivez une commande ici»):

Permet l'exécution de commandes ou d'une demande d'aide. Pour obtenir une liste de commandes utiles tapez: «help» et confirmez.

5 - Poubelle:

Supprime le contenu de la fenêtre de dialogue.

_____________________________________________________________________

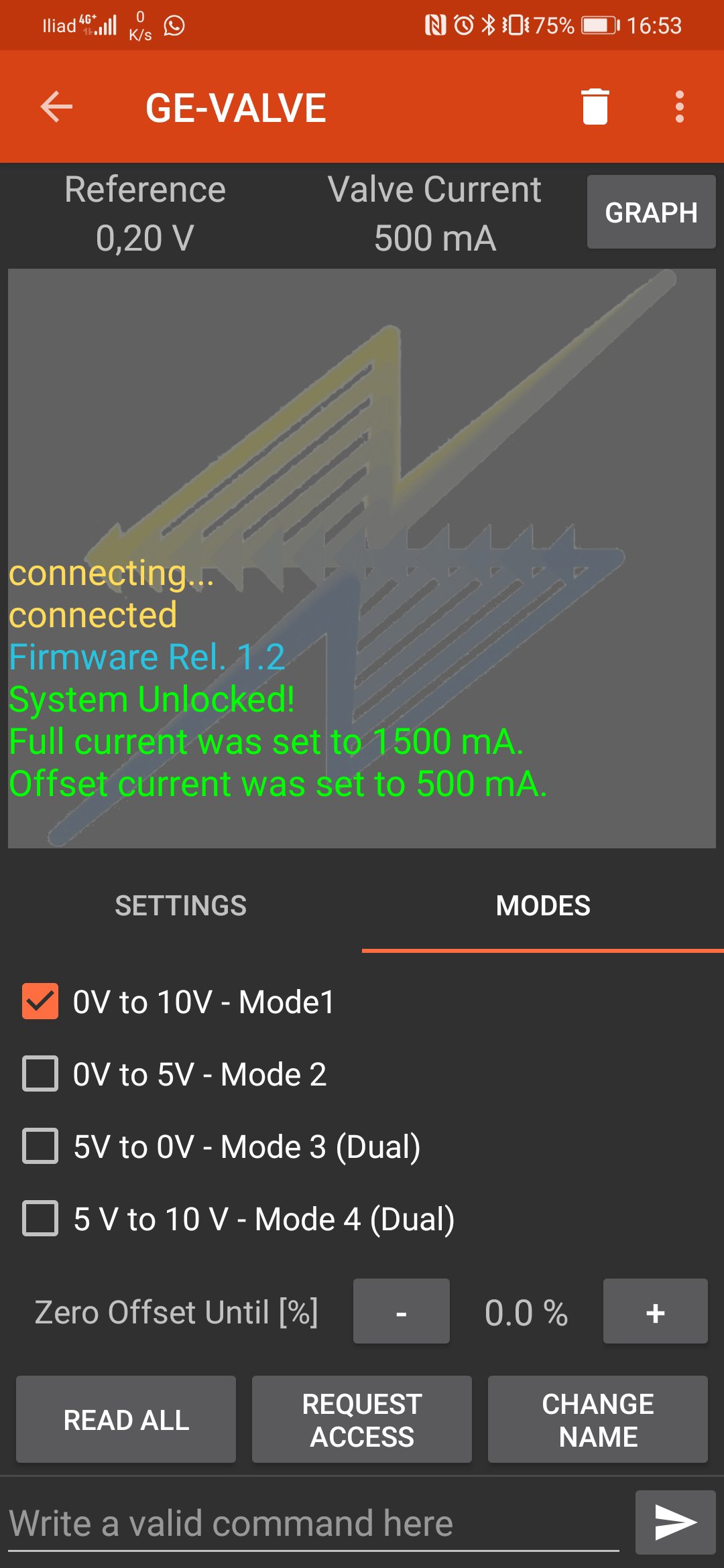

Réglages des paramètres de contrôle (fenêtre «Modes»):

1 - Référence [V]:

Permet de sélectionner l'intervalle de tension de référence, pour le contrôleur ou le potentiomètre, entre les valeurs suivantes: 0-5 V (mode 1), 0-10 V (mode 2), 5-0 V (Mode 3, dual), 5- 10 V (mode 4, double). Les modes 3 et 4 permettent le contrôle via un joystick avec zéro central.

2 - Décalage du zéro jusqu'à [%]:

Permet de sélectionner un pourcentage (0-5%) du courant maximum en dessous duquel le décalage est nul. Au-dessus du pourcentage sélectionné, le décalage est égal à celui défini dans la page «Paramètres».

___________________________________________________________________________

Écran GRAPH:

Affiche le tracé en temps réel de la tension de référence et du courant de sortie.
