Rj45 Code Couleur Branchement cablage Ethernet

schema de baranchement et cablage prise fiche rj45 ethernet mural avec code couleur cable reseau cat5 Cat6 cat7 et la différence entre norme T568A and T568B

Le connecteur RJ 45 (également appelé RJ 45 Jack, RJ 45 Plug) est le connecteur le plus fréquent vu dans le monde du réseautage. RJ 45 est utilisé pour connecter un ordinateur avec des commutateurs réseau, commute avec des commutateurs en liaison montante et commute avec des routeurs. Il existe des scénarios infinis où ce connecteur est utilisé et, sans ce connecteur, il n'y a pas de concept de réseau câblé. Bien que le réseau sans fil soit populaire jour après jour, le réseau câblé par câble Ethernet restera utilisé pendant des jours comme sa fiabilité et le dépannage facile ne correspond pas aux réseaux sans fil.

Un connecteur RJ 45 typique.

Tant que le réseau câblé restera en service, il sera nécessaire d'utiliser RJ 45 Plug. Afin de comprendre le fonctionnement de RJ 45 Jack, il est important de comprendre le code de code de ce connecteur.

Le connecteur RJ 45 est principalement placé aux extrémités du câble Ethernet qui peut être CAT5 ou CAT6. Le câble formé peut être traversé par câble ou droit, tous deux peuvent être fabriqués par une légère variation dans le code de couleur du câble réseau de RJ 45.

Le codage des couleurs est un motif qui vous indique comment placer 8 fils UTP dans le connecteur RJ45 pour obtenir un câble actif. Il existe deux normes de codage de couleur populaires TIA / EIA 568A et 568B. Il est très important de se familiariser avec ces deux normes de code de couleur si vous travaillez dans un champ de réseau, car ces normes de codage couleur sont utilisées pour fabriquer des câbles rectilignes et des câbles de croisement.

Normes de codage des couleurs TIA / EIA 568A et 568B

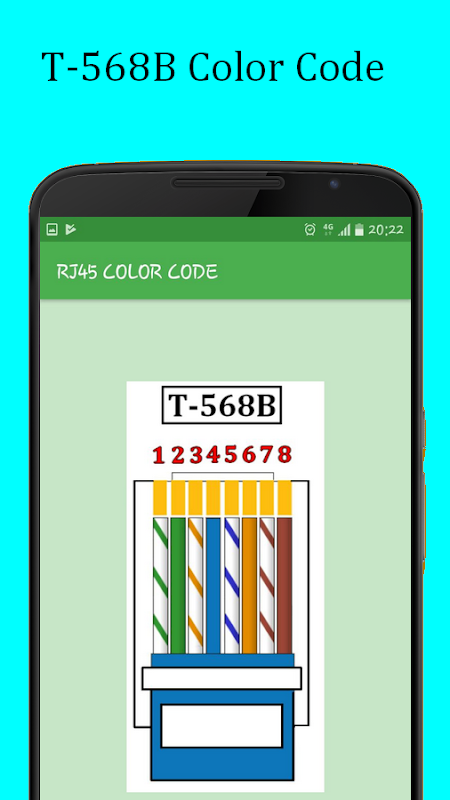

Le schéma suivant illustre le code de couleur T568A et T568B. Sur la gauche est 568A et à droite est le code de couleur 568B standard.

Codage de couleur de câble croisé

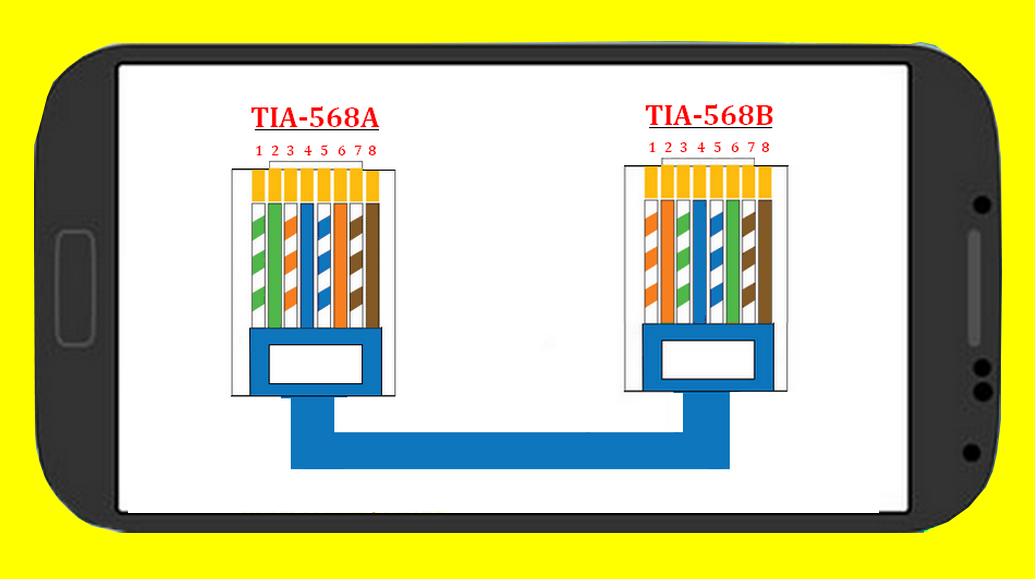

Le câble croisé peut être fabriqué en utilisant 568A ou 568B sur une extrémité du connecteur RJ45 tout en utilisant un code de couleur opposé à l'autre extrémité. Cela signifie que vous avez à l'une des options

Si, sur une extrémité, nous utilisons 568A, l'autre extrémité doit utiliser 568B.

Si, sur une extrémité, nous utilisons 568B, l'autre extrémité doit utiliser 568A.

Codage couleur de câble droit

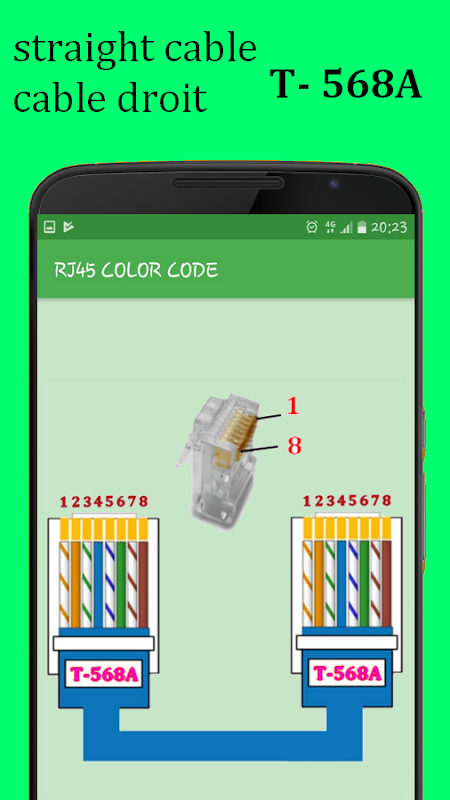

Voici un diagramme qui montre un câble droit qui utilise le codage de couleur 568A. La différence par rapport au câble croisé est que, les deux extrémités suivent le même type de norme de codage des couleurs. Ici, la fin du câble UTP comporte un code de couleur 568A.
