ST BlueDFU

Aplikasi ST BlueDFU mengelola Over The Air (OTA) Perangkat Firmware Upgrade (DFU) dari STEVAL-WESU1 melalui Bluetooth energi rendah (BLE) konektivitas atau sistem lain yang mendukung protokol energi yang rendah ST OTA Bluetooth.

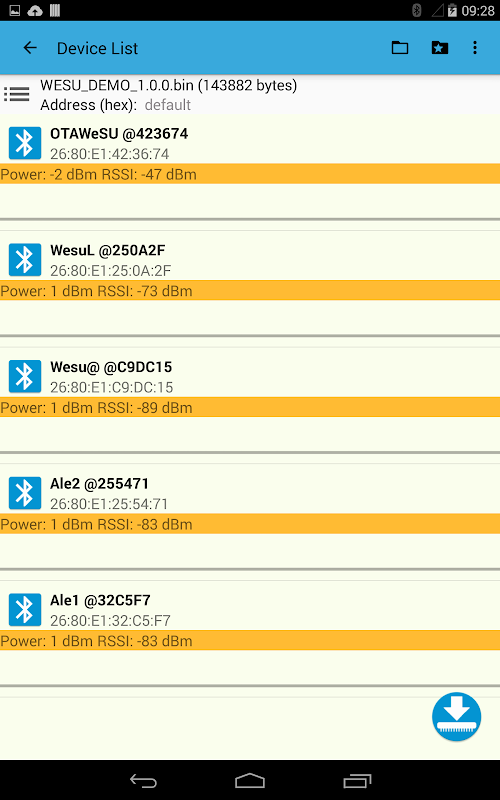

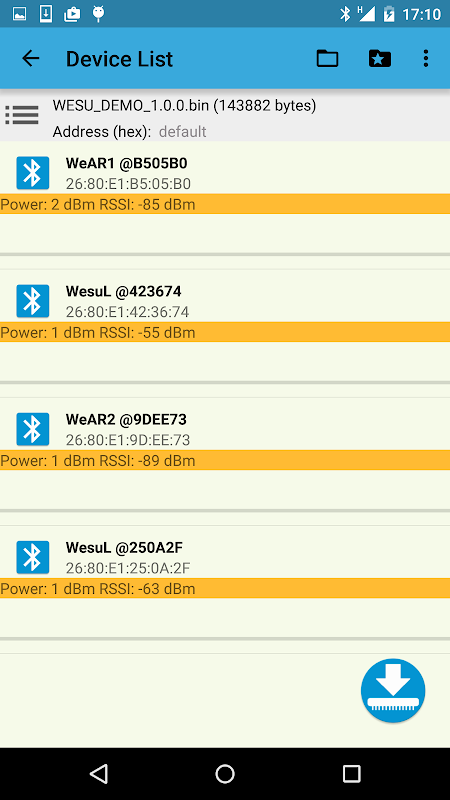

ST BlueDFU pencarian aplikasi untuk tersedia Bluetooth LE node di sekitarnya dan mengembalikan informasi tertentu untuk setiap node ditemukan, termasuk nama BLE, alamat dan kekuatan sinyal (daya TX dan RSSI). Mengklik pada sebuah simpul memaksa upaya untuk terhubung ke node dan mencari karakteristik mendukung protokol ST BlueNRG OTA.

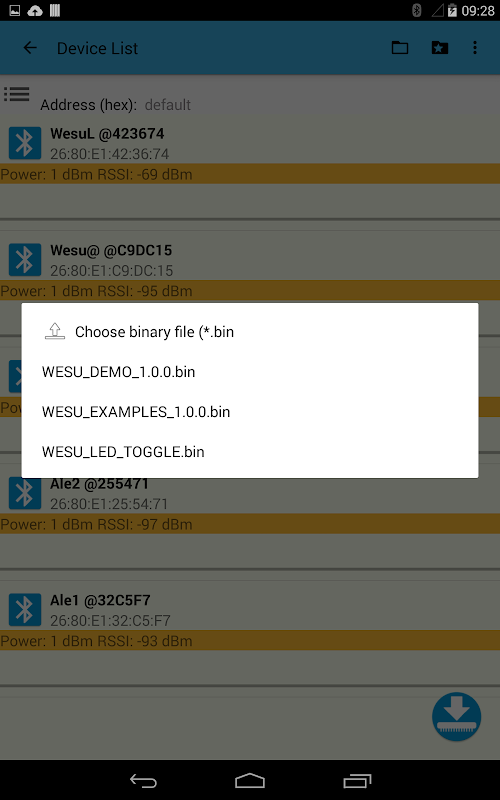

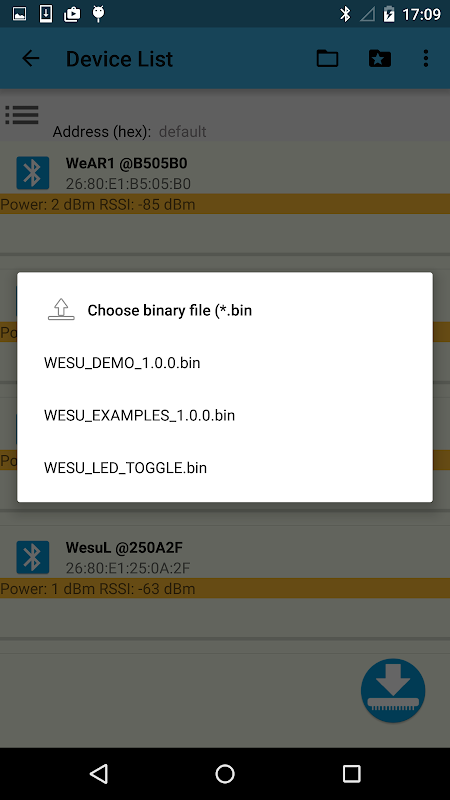

Aplikasi memungkinkan memudahkan untuk memuat file biner untuk meng-upgrade, dari file tertanam dalam aplikasi atau dari jalur folder perangkat fisik. Pengguna juga dapat mengatur alamat awal memori perangkat target.

Untuk node WeSU, adalah mungkin untuk meletakkannya di OTA dalam dua cara:

• mulai node tanpa koneksi USB dan tekan dan tahan tombol pengguna sampai LED berkedip setiap 2 detik

• Hubungkan ke node dengan aplikasi ST WeSU menghubungkan dan mengkonfigurasi modus DFU yang diinginkan dalam pengaturan daftar

Ketika node dalam mode DFU OTA, diakui oleh nama OTAWeSU. Jika node benar terhubung dan protokol OTA tersedia, on-board LED putih berkedip lebih cepat untuk sinyal bahwa aplikasi siap untuk meng-upgrade node dengan firmware yang dipilih file biner.

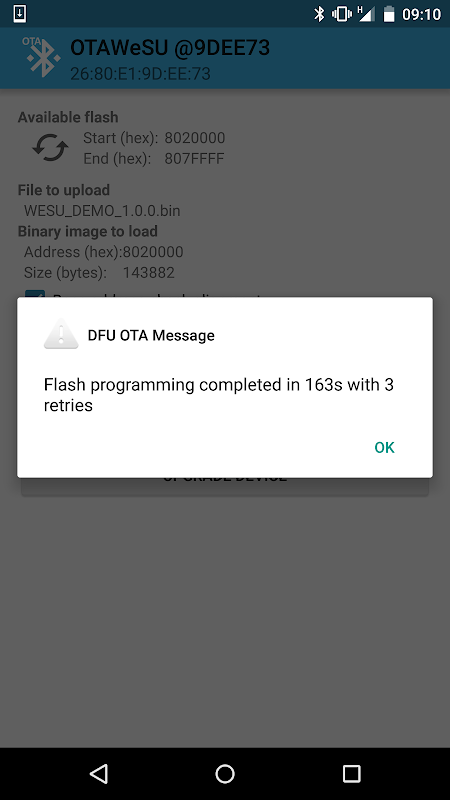

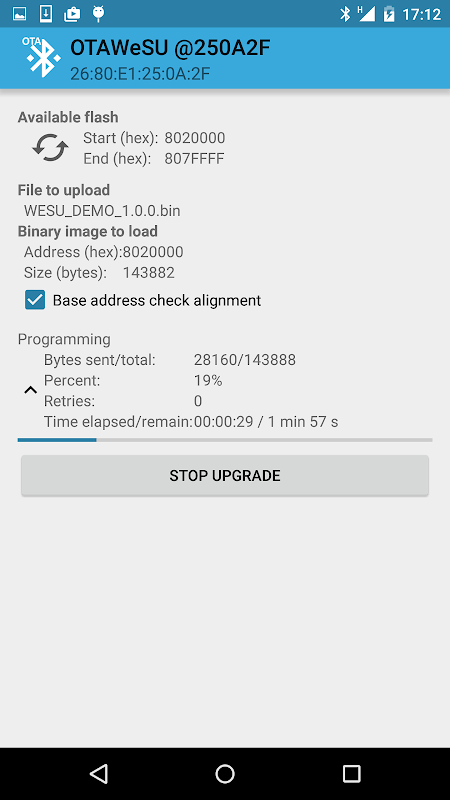

Setelah memilih node, tekan tombol upgrade dan tampilan baru menunjukkan informasi lebih lanjut simpul (mulai alamat, flash yang tersedia, cek alignment); mulai upgrade firmware simpul dengan menekan ikon Download. Sebuah status bar Upgrade membuat pengguna informasi mengenai status upgrade.

ST BlueDFU mampu meng-upgrade beberapa node secara bersamaan; dalam kasus ini, tambahan informasi kemajuan upgrade ditampilkan dalam daftar yang sama lihat. Perhatikan bahwa setiap node upgrade dengan firmware biner yang sama yang dipilih selama proses upgrade simultan, jadi pastikan untuk memilih jenis perangkat yang sama (konfigurasi hardware) dan pilih firmware yang benar; firmware yang tidak pantas (dengan hardware atau konfigurasi yang tidak kompatibel) bisa memecahkan node.

Berikut peningkatan, menonaktifkan dan kemudian kembali mengaktifkan layanan Bluetooth pada Smartphone Android untuk me-refresh karakteristik node dan koneksi BLE.
