Auto Wiring Manual Pro

Approfondisci la tua conoscenza degli impianti elettrici automobilistici con questo completo manuale di riferimento per il cablaggio. Progettata per tecnici, studenti e appassionati del fai da te, questa app offre una visualizzazione chiara e strutturata di schemi elettrici dettagliati, circuiti di sistema e procedure di risoluzione dei problemi.

All'interno del manuale, troverai sezioni chiaramente organizzate che trattano argomenti fondamentali come simboli dei componenti, colori dei cavi, posizioni dei relè, punti di massa, indici dei connettori e diagrammi di flusso della corrente. Ogni sezione è presentata in un formato di facile lettura per aiutarti ad analizzare i percorsi elettrici, identificare i componenti e localizzare efficacemente le connessioni del sistema.

La guida include istruzioni dettagliate per l'ispezione della tensione, i test di continuità, la diagnosi dei cortocircuiti e la manutenzione dei connettori. Puoi esplorare gli schemi di sistema per vari gruppi elettrici, tra cui illuminazione, distribuzione dell'alimentazione, ricarica, avviamento, accensione, circuiti interni, accessori, alzacristalli elettrici, elementi del cruscotto e altro ancora.

Caratteristiche principali incluse nel manuale:

• Introduzione alla struttura della documentazione elettrica

• Come leggere e utilizzare gli schemi elettrici automobilistici

• Procedure complete di risoluzione dei problemi per vari circuiti

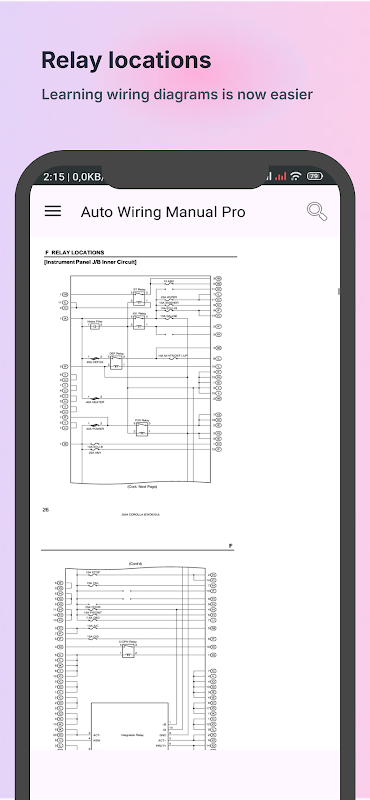

• Mappe dei punti di massa e layout dei blocchi relè

• Identificazione dei connettori e riferimenti pin-to-pin

• Diagrammi di flusso della corrente che mostrano la distribuzione dell'alimentazione

• Glossario di termini elettrici e abbreviazioni comuni

• Layout dettagliati di instradamento per i cablaggi del vano motore, della carrozzeria e del cruscotto

• Elenchi dei circuiti di sistema con indicizzazione chiara

Questa applicazione è intesa come strumento didattico e di riferimento per aiutare gli utenti nell'apprendimento e nell'interpretazione dei sistemi elettrici automobilistici. Non rappresenta né rivendica affiliazione con alcun produttore di veicoli e non vengono utilizzati contenuti, marchi o marchi commerciali originali del produttore. Gli schemi e le informazioni sono presentati esclusivamente a scopo didattico generale.

Che si tratti di diagnosticare un problema elettrico, studiare i fondamenti del cablaggio o esplorare circuiti multisistema, questo manuale fornisce un ambiente strutturato per aiutarvi a lavorare in modo più efficiente e sicuro.
