Smart Key

Smart Key é um aplicativo para smartphones Android desenvolvido pelo grupo Clikk. O app faz parte de um sistema didático de automação,que através de uma placa eletrônica com as devidas ligações e um circuito integrado lógico, permite a aprendizagem, tanto para alunos de automação como de eletroeletrônica, do funcionamento de um sistema de automação integrando o software ao hardware.

Esse projeto é inicialmente uma iniciativa do orientador profissional Emerson Silva do SENAI Jorge Mahfuz, ou mais conhecido como SENAI Pirituba, mas que pode ser aplicado em outras unidades SENAI.

Funcionamento do aplicativo

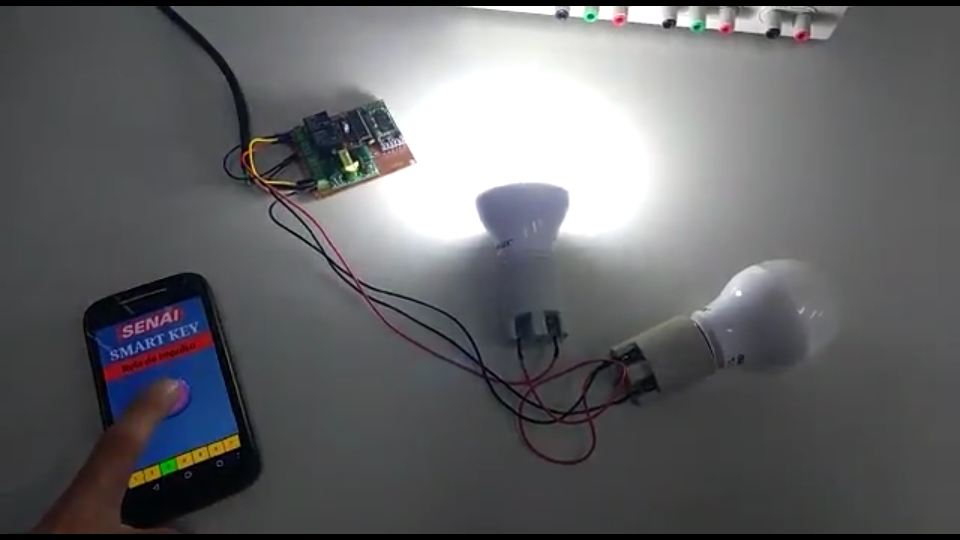

No menu inicial o aluno tem a opção de fazer a conexão do Smartphone com a placa Bluetooth do circuito eletrônico (obs.: Deve-se parear o dispositivo com o Bluetooth H05 com a senha padrão 1234). Também se tem acesso ao menu de comandos há distância, que simula 7 formas de controle (como por exemplo, interruptor simples, interruptor paralelo, etc…), e cada modo de controle deve ser ligado de forma correta nos interruptores, que devem ser de impulso permitindo o controle da carga, tanto fisicamente, quanto wireless. Assim o aluno tem diversas situações para aprender a forma correta de ligar a carga que vai ser controlada no sistema de automação.

Envio e recebimento de dados

A comunicação do app com a placa logica é feita por comunicação serial, ela pode ser tratada diretamente na programação do microcontrolador da seguinte forma:

ENVIO DE DADOS:

Se apertar o botão:

Do interruptor simples, enviará para o pic : [ES01];

A do interruptor duplo, enviará para o pic : [ES02];

B do interruptor duplo, enviará para o pic : [ES03];

Do relé de impulso, enviará para o pic : [ES04];

Do interruptor paralelo, enviará para o pic : [ES05];

Do interruptor intermediário, enviará para o pic : [ES06];

Do portão, enviará para o pic : [ES07];

De partida direta, enviará para o pic : [ES08];

1 enviará para o pic : [T01];

2 enviará para o pic : [T02​];

3 enviará para o pic : [T03];

4 enviará para o pic : [T04];

5 enviará para o pic : [T05];

6 enviará para o pic : [T06];

7 enviará para o pic : [T07];

RECEBIMENTO DE DADOS

Se receber do pic:

[ISON]: Botão do interruptor simples ficará verde;

[ISOFF]: Botão do interruptor simples ficará vermelho;

[IDAON]: Botão do interruptor dupla seção A ficará verde;

[IDAOFF]: Botão do interruptor dupla seção A ficará vermelho;

[IDBON]: Botão do interruptor dupla seção B ficará verde;

[IDBOFF]: Botão do interruptor dupla seção B ficará vermelho;

[RIP]: Botão do interruptor de impulso ficará verde/vermelho;

[RIS]: Botão do interruptor de impulso ficará vermelho/verde;

[RIT]: Botão do interruptor de impulso ficará verde;

[RIOFF]: Botão do interruptor de impulso ficará vermelho;

[IPON]: Botão do interruptor paralelo ficará verde;

[IPOFF]: Botão do interruptor paralelo ficará vermelho;

[IION]: Botão do interruptor intermediário ficará verde;

[IIOFF]: Botão do interruptor intermediário ficará vermelho;

[PON]: Botão do portão ficará verde;

[POFF]: Botão do portão ficará vermelho;

[PDON]: Botão de partida direta ficará verde;

[PDOFF]: Botão de partida direta ficará vermelho;

Tutorial

Para facilitar, pode-se ter acesso ao sobre que se encontra no menu inicial, no qual há algumas informações do grupo Clikk.E também um tutorial com todas informações do envio e recebimento de dados de uma forma mais visual e simplificada.

Sobre o grupo Clikk:

O grupo Clikk é formado por 4 integrantes formados em Técnico em Eletroeletrônica pelo SENAI Jorge Mahfuz.

Com foco em inovação, o grupo desenvolveu como TCC um sistema de automação residencial com gestão de consumo de eletricidade. Após o sucesso deste sistema, atualmente desenvolvemos softwares para diversas aplicações.
