Digital Electronics

デジタルエレクトロニクスは、電気、電子、および計装エンジニアリングの学生のための共通の重要な課題です。それは理論とデジタルシステムの実践的な知識とそれらがどのように様々なデジタル機器に実装されているを扱います。このアプリは、最新のGATEシラバスに基づいて開発されており、電子工学の学生のためだけでなく、GATE、IESおよび他のPSU試験の準備のために有用であろう。

デジタルエレクトロニクスは、情報を表現するために1と0の二進数を使用する電子であります

1.ナンバーベースシステム

1.1論理演算

1.2数学的操作

ブレッドボードと1.3の構築回路

1.4デジタル論理ゲート

2.論理ゲート

2.1論理ゲート/基本デジタルゲイツ

2.2論理ゲート/組合せゲイツ

2.3論理ゲート/基本論理ゲートの概要

2.4論理ゲートの概要

3.デジタルデバイス

3.1数学と論理演算

3.2同期デバイス

3.3非同期装置

4.デジタル信号処理

4.1デジタルデータ

4.2データエンコーダ

4.3データセレクター

5.デジタルコントローラ

5.1コントローラの概念

5.2アルドゥイーノ

5.3点滅

6.コミュニケーション規格

6.1オープンスタンダード

6.2 ANSI

6.3 ISO

アプリで取り上げるトピックは以下のとおりです。

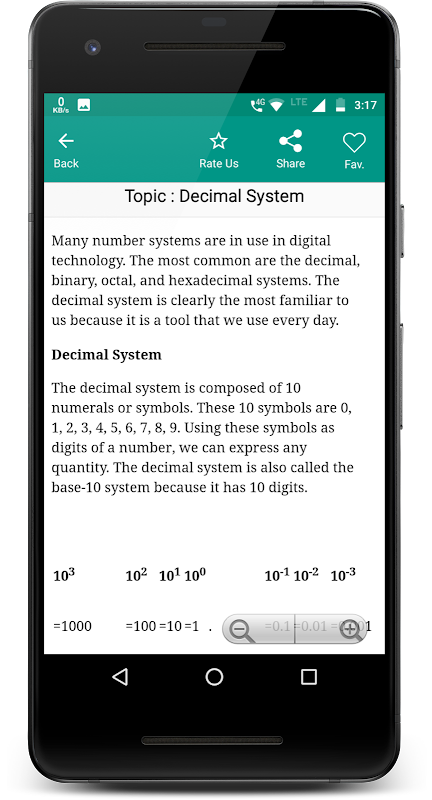

1.小数点システム

2.バイナリシステム

3.バイナリ数量を表現します

4.、8進​​数と16進数のシステム

5.バイナリ・ツー・小数と小数・ツー・バイナリ変換

6.バイナリ・ツー・オクタル/オクタルからバイナリへの変換

7.進数16進数への変換/小数を小数に

8.バイナリ-TO-進数/ 16進数からバイナリへの変換

9.浮動小数点数

10.バイナリコード

11.非重み付けコード

12.バイナリ - グレイコード変換

13.グレイコード - バイナリ変換

14.グレイコード・アプリケーション

15.英数字コード-ASCIIコード

16. EBCDICコード

17. 7セグメントディスプレイコード

18.エラー検出符号

訂正符号19でエラーが発生しました。

20.ブール代数を切り替えます

21.ブール代数の定理

22.最小項とMaxterms

23.積和（SOP）と和の製品（POS）

24. AND-論理ゲート

25. OR-論理ゲート

26. NOT-論理ゲート

27. NAND-論理ゲート

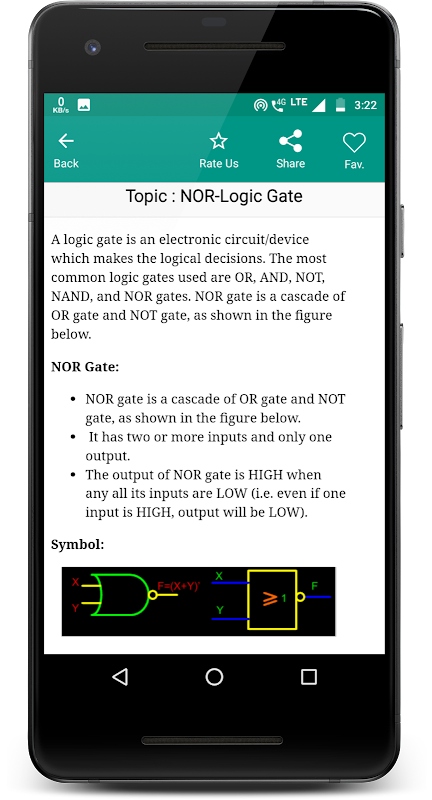

28. NOR-論理ゲート

29 XNOR論理ゲート

30.ユニバーサルゲイツ

NANDゲートを用いて論理関数の実現31

NANDゲートを用いた論理ゲートの32実現

33論理関数の実現使用NORゲート

ロジック使っゲートNORゲートの34実現。

35.トライステート論理ゲート

36. AND-OR-INVERTゲイツ

37.シュミットゲイツ

38.カルノー図

39.最小化テクニック

40 2-可変K-地図

41グループ/周回Kマップ

2-変数Kマップ群の42例

43. 3変数K-地図

3変数K-地図の44例

45. 4-可変K-地図

4-可変K-地図の46例

47. 5-変数K-地図

48. QUINE・マクラスキーの最小化

49 QUINE - マクラスキー最小化法 - 例

50.マルチプレクサ

51. 2×1マルチプレクサ

1マルチプレクサ：2の52のデザイン

53. 4：1 MUX

より小さいMUXから54 8対1マルチプレクサ

4から55 16対1マルチプレクサ：1マルチプレクサ

56.デマルチプレクサ

デマルチプレクサの57機械系等価

58 1対4デマルチプレクサ

マルチプレクサとデマルチプレクサを使用して59ブール関数の実装

4対1マルチプレクサを使用して60 3変数関数

61 2デマルチプレクサを使用してデコーダ4へ

62演算回路、加算器

63.全加算器

使用したAND-OR 64全加算器

65 nビットリップル加算器のキャリー

66. 4ビットリップル加算器のキャリー

67桁上げ先見加算器

68. BCD加算器

69. 2桁のBCD加算器

70減算器

71.全減算器

72並列2進減算器

73.シリアルバイナリ減算器。

74.コンパレータ

75.エンコーダ

76進-・バイナリ・エンコーダ

77.優先順位エンコーダ

順序回路への78の紹介

順序論理の79コンセプト

80入力イネーブル信号

81. RSラッチ

82. RSは、クロックとラッチ

83.セットアップとホールド時間

84. Dラッチ

85. JKラッチ

86 Tラッチ

87. R-SアクティブLOW入力を持つフリップフロップ

88. R-SアクティブHIGH入力を持つフリップフロップ

89. R-Sフリップフロップで実装NORゲート

90クロック同期式R-Sフリップフロップ

デジタルエレクトロニクスは、電子工学教育コースと様々な大学の技術の学位プログラムの一部です。
