このMicroBlueについて
Bluetooth経由でマイクロコントローラーを制御し、マイクロコントローラーが送信するデータを確認します。
MicroBlueは、マイクロコントローラープロジェクト向けのコンパニオンアプリです。Bluetooth Low Energy(BLE)でボードに接続し、スマートフォンから制御して、ボードからの応答を確認できます。
ドライブ
左右2つの画面があり、それぞれにDパッド、ジョイスティック、タンク(左右に1本ずつスティック)、チルト(スマートフォンを傾けて操縦)、パネル、コンソールとして使用できます。ドライブ画面またはアプリを終了すると、停止位置が送信されます。
コントロール

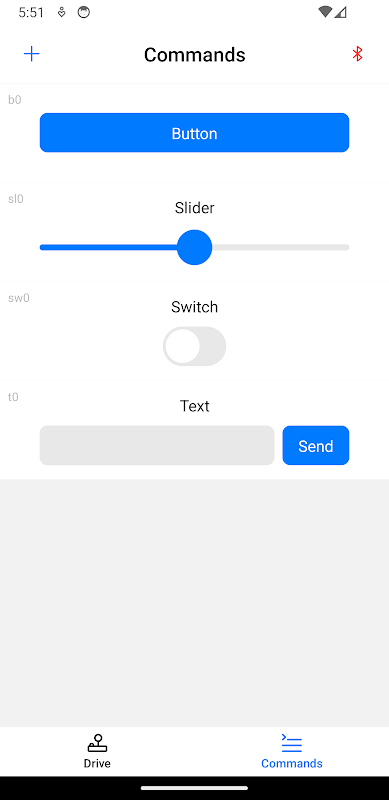

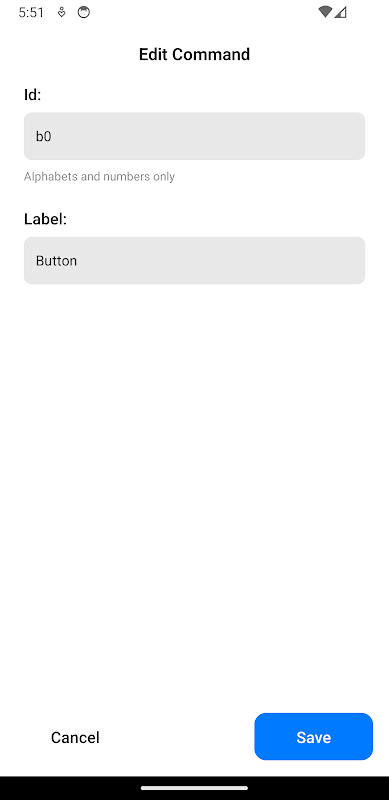

ボタン、スイッチ、最小値と最大値を設定できるスライダー、ステッピングモーター、カラーボタン、テキストフィールドなど、様々なコントロールが用意されています。各コントロールは、選択したIDとともに値を送信します。
ディスプレイ
ボードからの応答を表示します。単位付きの値、バーグラフ、LED、または過去10秒、30秒、60秒のデータを示すグラフ(x、y、z座標などの値から最大4本の線を描画)を表示できます。
コンソールと記録
送受信されたすべてのメッセージを確認できます。セッションをCSVファイルに記録し、Googleスプレッドシート、Excel、Numbersで開くことができます。教室での実験に最適です。
レイアウト
プロジェクトごとにレイアウトを保存し、切り替えることができます。QRコードまたはリンクを使ってクラス全体でレイアウトを共有できます。生徒はQRコードをスキャンして追加できます。
安定した接続
• ハートビート機能により、スマートフォンが通信範囲外になったりアプリが閉じられたりした場合でも、ボードのプログラムが安全に停止します(設定でオフにできます)。
• ボードに自動的に再接続します。
• 信号強度を表示します。
• 各ボードで送受信するデータを選択できます。
対応ボード
BLEまたはHM-10モジュールを内蔵したボード(Arduino UNO R4 WiFi、HM-10搭載のArduino UNO R3またはUNO R4 Minima、Raspberry Pi Pico W(またはHM-10搭載のPico)、ESP32-S3など)に対応しています。
メッセージは双方向ともシンプルなフォーマットを使用します:[0x01] id [0x02] value [0x03]。アプリのヘルプで各コントロールの送信内容を確認できます。 Android 7.0以降が必要です。
最新バージョン 2.0.0 の更新情報
• New tabs: Drive, Panel, Console, More
• Drive with Tank or Tilt, or a Panel or Console half
• New controls: Stepper and Color
• Show what your board sends on Value, Bar, Chart and LED displays
• See every message in the Console and record them to a CSV file
• Save layouts and share them by QR code or link
• A heartbeat lets your board stop when the phone goes out of range
• Reconnects to your board automatically
Needs Android 7.0 or later.
