PyTool Modbus

PyTool Modbusは、Modbusの開発、デバッグ、および監視に最適なツールです。

それはあなたに最大の柔軟性を与えるPythonスクリプト機能を備えています。

Modbusツールにスクリプト機能が望ましいのはなぜですか？

電気技師は、Androidスマートフォンやタブレットなどのハンドヘルドデバイスを使用して、フィールド、工場、またはラボでModbus通信をデバッグまたは監視すると便利です。

しかし、ほぼすべてのModbus通信システムには独自のデータ形式があります。

「02a5b4ca .... ff000803」のような16進データの海を検索して、何が起こっているのかを理解しようとするのは、まったく楽しいことではありません。

そこで、PyToolModbusが役立ちます。

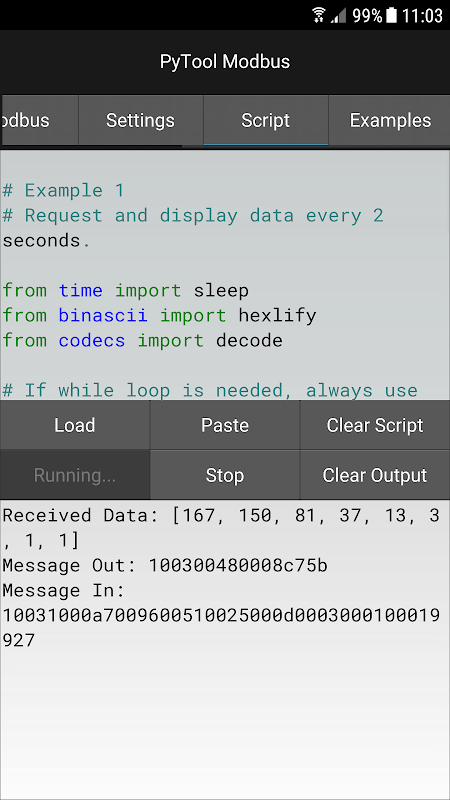

カスタムPythonスクリプトを実行する機能により、PyTool Modbusは受信したデータを読み取って解析し、希望どおりに表示し、必要に応じて行動することもできます。

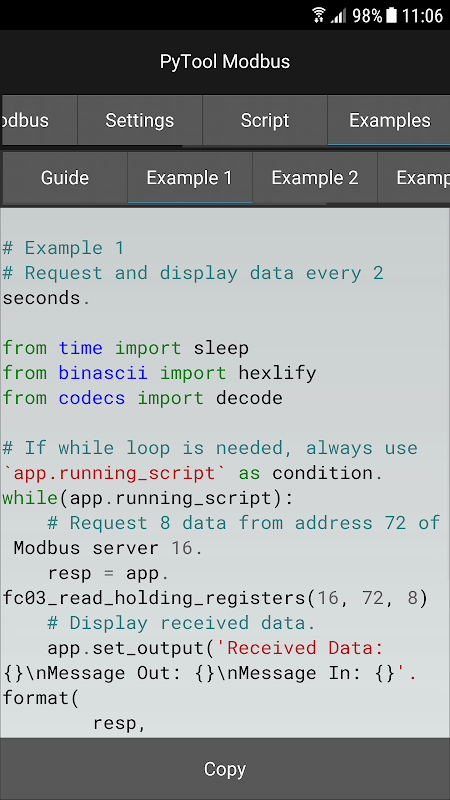

クイックスタート用のスクリプト例があります。それらの1つをコピーして貼り付けるだけで、試してみることができます。

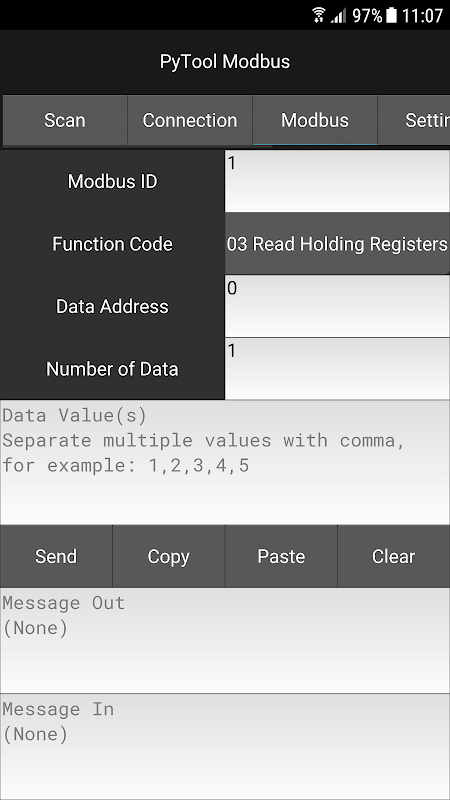

一般的な使用のための便利なModbus制御インターフェースもあります。

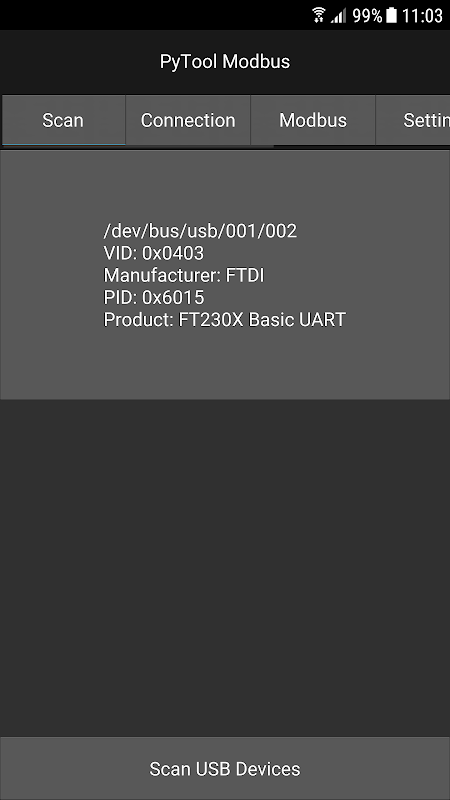

これは、次のようなメインストリームのUSBシリアルドライバーをサポートします。

FTDIドライバー

CDCACMドライバー

CP210xドライバー

CH34xドライバー

PL2303ドライバー

スクリプト一般ガイド

=================

*このアプリで使用されているPythonのバージョンは3.8です。

*スクリプトはスクリプトフィールドで編集できますが、このアプリはスクリプトエディターとして設計されていません。

最良の方法は、お気に入りのスクリプトエディタを使用してから、スクリプトをコピーして貼り付けることです。

*奇妙なエラーを避けるために、インデントには常に4つのスペースを使用してください。

*標準のPythonライブラリのほとんどのパッケージをインポートできます。

* whileループが必要な場合は、スクリプトを適切に停止するために、常に `app.running_script`を条件として使用してください。

* `app.version`を使用して、アプリのバージョン文字列を取得します。

* `app.get_output（）`を使用して、スクリプト出力フィールドを文字列として取得します。

* `app.set_output（object）`を使用して、スクリプト出力フィールドに文字列として `object`を表示します。

* `app.set_output（app.get_output（）+ str（object））`のショートカットとして `app.print_text（object）`を使用して、スクリプト出力フィールドにテキストを追加します。

*スクリプト出力フィールドをクリアするには、 `app.set_output（" "）`のショートカットとして `app.clear_text（）`を使用します。

* `app.fc01_read_coils（mbid、addr、num）`を使用して、関数コード01リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

num（int）：データの数

return（intのリスト）：要求されたデータリスト

* `app.fc02_read_discrete_inputs（mbid、addr、num）`を使用して、関数コード02リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

num（int）：データの数

return（intのリスト）：要求されたデータリスト

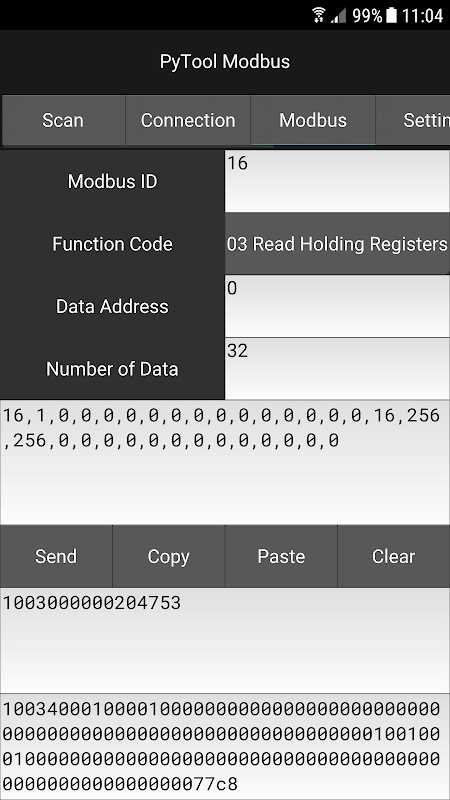

* `app.fc03_read_holding_registers（mbid、addr、num）`を使用して、関数コード03リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

num（int）：データの数

return（intのリスト）：要求されたデータリスト

* `app.fc04_read_input_registers（mbid、addr、num）`を使用して、関数コード04リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

num（int）：データの数

return（intのリスト）：要求されたデータリスト

* `app.fc05_write_single_coil（mbid、addr、val）`を使用して、関数コード05リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

val（int）：データ値

return（int）：データ数（常に1）

* `app.fc06_write_single_register（mbid、addr、val）`を使用して、関数コード06リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

val（int）：データ値

return（int）：データ数（常に1）

* `app.fc15_write_multiple_coils（mbid、addr、vals）`を使用して、関数コード15リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

vals（intのリスト）：データ値リスト

return（int）：データの数

* `app.fc16_write_multiple_registers（mbid、addr、vals）`を使用して、関数コード16リクエストを送信します。

mbid（int）：Modbus ID

addr（int）：データアドレス

vals（intのリスト）：データ値リスト

return（int）：データの数

* `app.msg_out`と` app.msg_in`を使用して、リクエストメッセージとレスポンスメッセージを確認します。

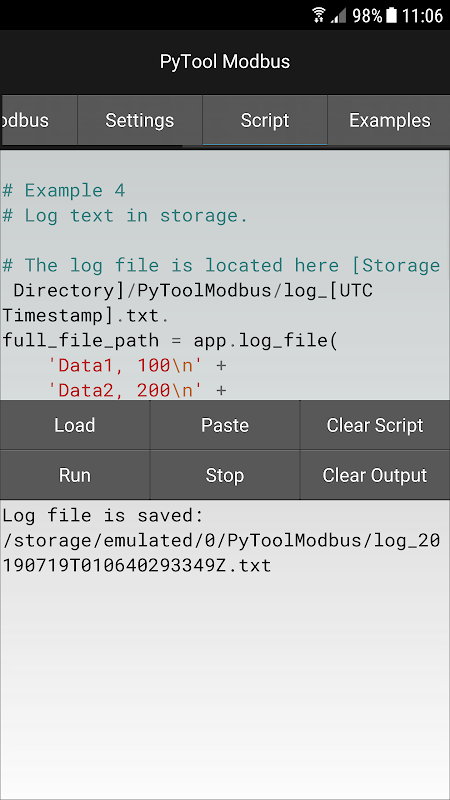

* `app.log_file（text）`を使用して、ログファイルをストレージに保存します。

ログファイルは、[ストレージディレクトリ] / PyToolModbus / log_ [UTCタイムスタンプ] .txtにあります。

text（str）：テキストコンテンツ

return（str）：フルファイルパス
