タイマーIC 555

産業用標準タイマーICである555の計算アプリです。

特徴

・使用する抵抗値とコンデンサ容量を E3, E6, E12, E24 系に限定可能。

・出力されるであろう波形の簡易表示。

・抵抗値とコンデンサ容量から、周波数とデューティ比を算出。

・周波数とデューティ比から、抵抗値とコンデンサ容量を逆算し、候補を一覧化。

・無安定動作のみサポート。

使用方法その1

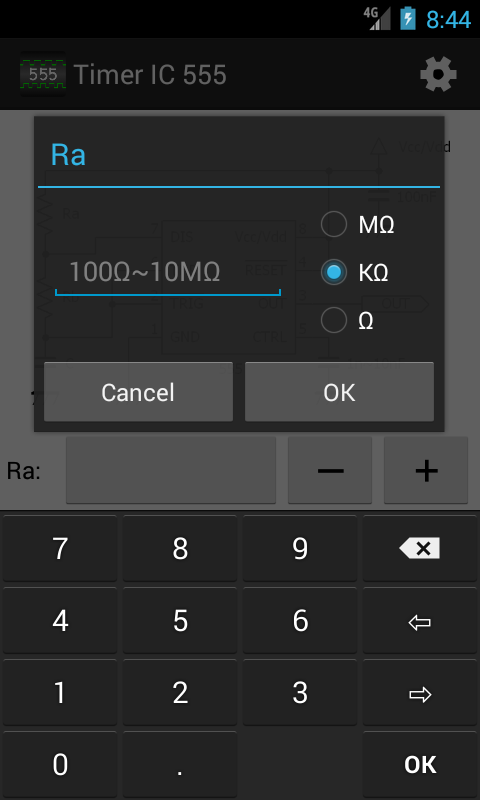

(1) 抵抗値 Ra, Rb およびコンデンサ容量 C を入力して下さい。

(2) 周波数、デューティ比、波形が出力されます。

使用方法その2

(1) 周波数とデューティ比を入力して下さい。

(2) 抵抗値 Ra, Rb およびコンデンサ容量 C の候補が出力されます。

(3) 得られた候補の一つを「使用方法その1」の入力にして再計算できます。
