Filter Designer

활성 필터 설계 도구

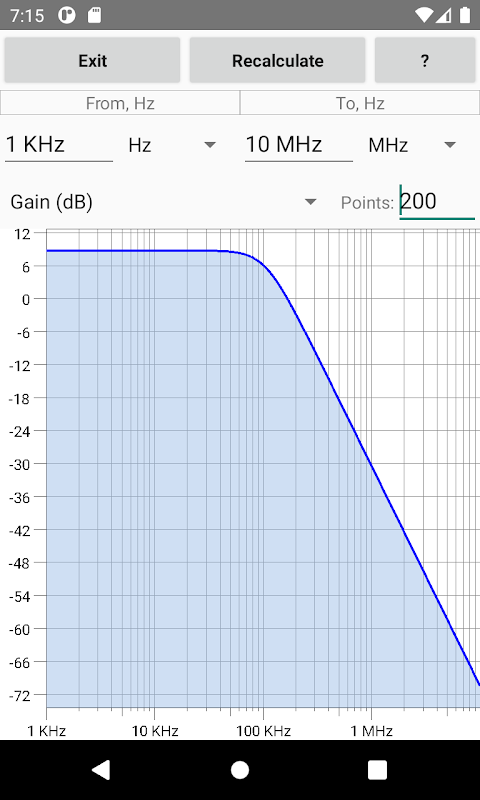

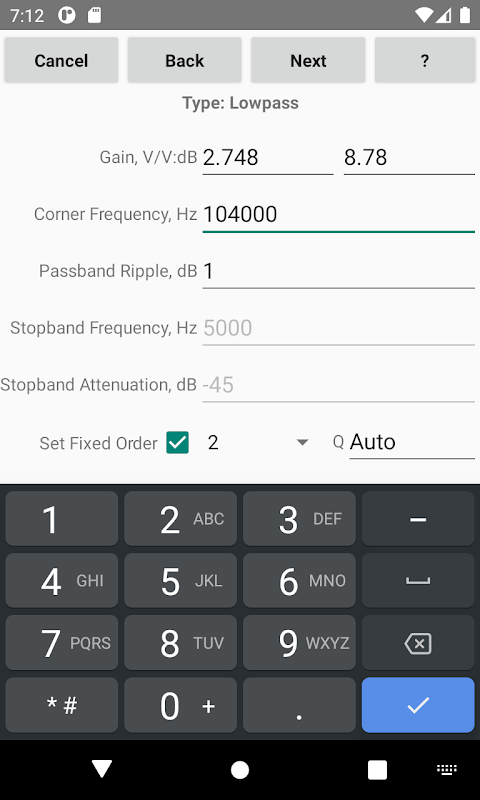

"Filter Designer"는 다단계 아날로그 능동 필터를 계산합니다.

최소 시간에 최적의 솔루션을 찾을 수 있는 편의성, 가시성 및 기능.

*** 광고 없음, 인터넷 필요 없음. ***

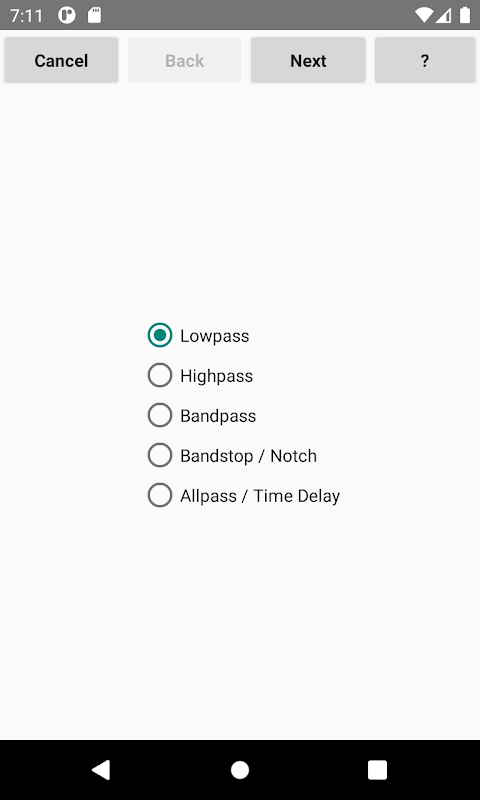

* 저역 통과 필터

* 하이패스 필터

* 대역 통과 필터

* 밴드 스톱 필터

* 올 패스 필터

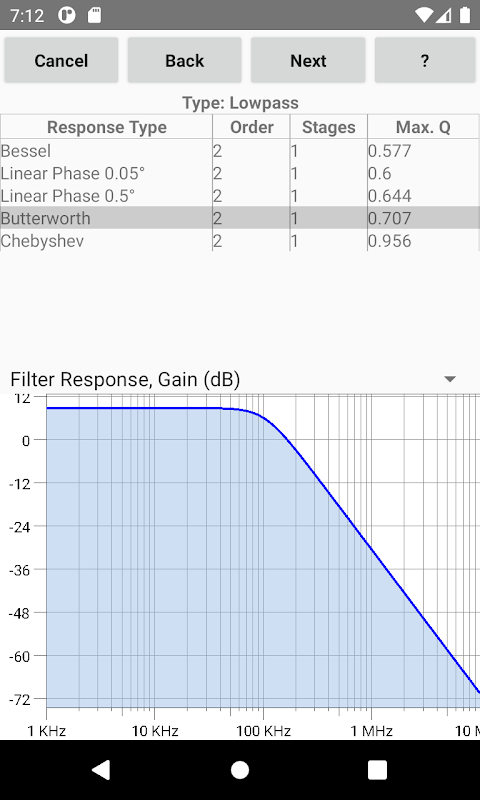

응답:

* 베셀

* 버터워스

* 체비쇼프

* 선형 위상 0.05도

* 선형 위상 0.5도

* 가우시안 ~ 6dB

* 가우시안 ~ 12dB

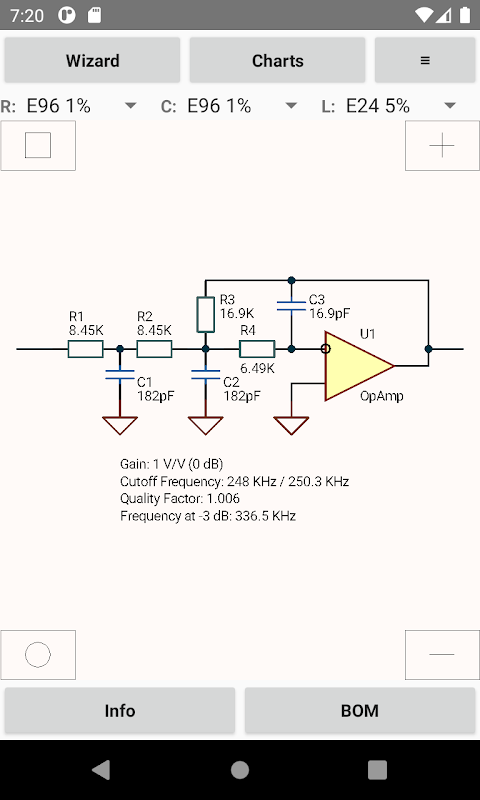

토폴로지:

* 실제 극 비반전

* 실제 극 반전

* 실제 극 완전 차동

* 다중 피드백, 단일 종단 입력

* 다중 피드백, 완전 차동

* 다중 피드백, 2차 LP용 차동 입력

* In-The-Loop, 단일 종단 입력

* In-The-Loop, 완전 차동

* 살렌키

* 2차 LPF용 RLC

* 하나의 연산 증폭기가 있는 3d 및 4차 저역 통과 필터

* 하나의 연산 증폭기가 있는 3차원 고역 통과 필터

모든 회로 구성 요소의 값 조정.

몬테카를로 최악의 경우 분석

역방향: 구성 요소의 알려진 값에서 필터 매개변수를 계산합니다.

보조 도구.

"회로 계산기"에는 동일한 사용자 인터페이스가 있으므로 구입하기 전에 "회로 계산기 데모"를 사용해 볼 수 있습니다.

https://play.google.com/store/apps/details?id=com.vdv.circuitcalculator.demo
