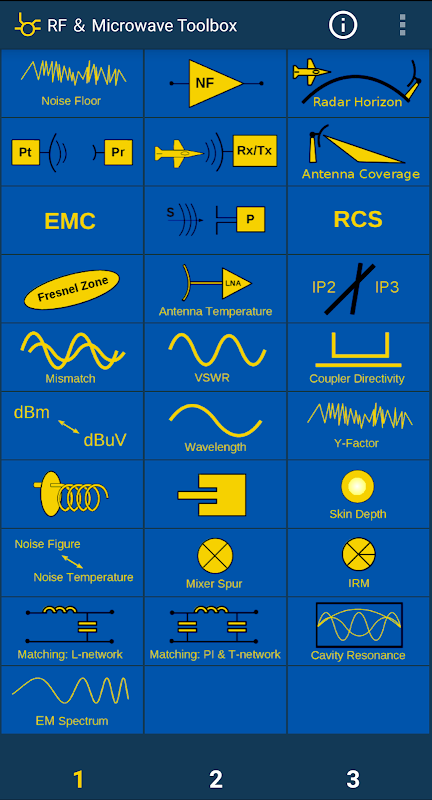

RF & Microwave Toolbox

전자 엔지니어, RF 전문가, 무선 아마추어와 학생을위한 도구 상자.

이것은 마이크로 웨이브 디자이너, RF 전문가, EMC 기술자, 라디오 아마추어, 학생, 천문학 자 및 전자 애호가를위한 최고의 최첨단 고주파 전자 툴박스입니다.

리뷰가 보이지 않으면 다음 링크를 사용하십시오.

http://play.google.com/store/apps/details?id=mwave.mwcalculator_pro&hl=ko

다음 도구를 사용하십시오.

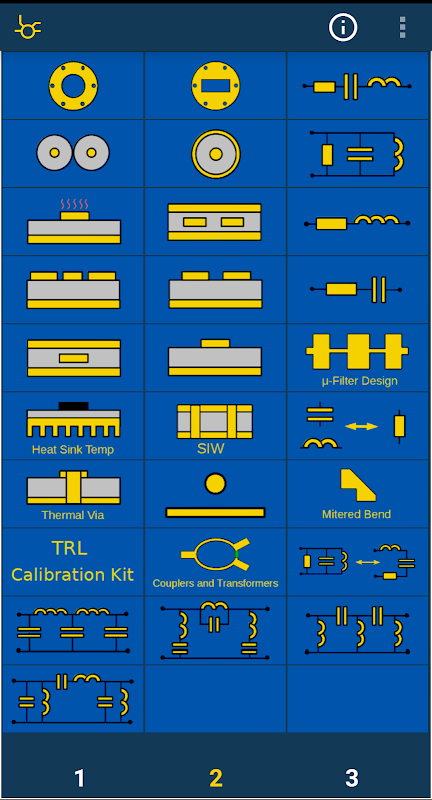

이 도구 상자에는 Analog ElectronicToolbox, PCB 추적 계산기 및 저항 색상 코드 계산기의 모든 도구가 포함되어 있습니다.

1) 노이즈 플로어 (켈빈, dBm)

2) 증폭기 캐스케이드 (NF, Gain, P1db, OIP2, OIP3)

3) 레이더 방정식 (2 방향 경로 손실)

4) 무선 방정식 (1 방향 경로 손실)

5) 전력 및 전압 변환기 (W, dBm, V, dBµV)

6) 전계 강도 및 전력 밀도 변환기 (W / m2, V / m, A / m, Tesla, Gauss, dBm, W)

7) 불일치 오류 한계 (VSWR, 반사 손실)

8) 반사 계 (VSWR, 반사 손실)

9) 연귀 굽힘

10) 분배기 및 커플러 (Wilkinson, Rat race, Branchline, microstrip 및 lumped)

11) 평형 및 평형 PI 및 T 감쇠기

12) 피부 깊이 (DC 및 AC 저항)

13) PCB 추적 계산기 (임피던스 / 치수)

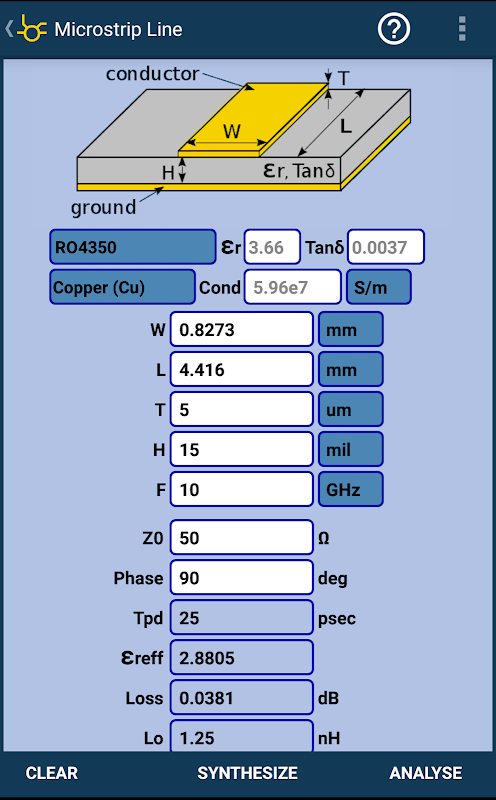

 -마이크로 스트립

 -스트립 라인

 -공면 도파관

 -결합 된 마이크로 스트립

 -결합 된 스트립 라인

14) 이미지 제거 (진폭 및 위상 불균형)

15) 믹서 고조파 (상하 변환)

16) 헬리컬 안테나

17) 피크 대 RMS (피크, RMS, 평균, CF)

18) 에어 코어 인덕터 인덕턴스

19) 평행 판

20) PI, T 및 L 감쇠기

21) 옴의 법칙

22) 병렬 LCR 임피던스 / 공명

23) 시리즈 LCR 임피던스 / 공명

24) 인덕터 임피던스

25) 커패시턴스 임피던스

26) 안테나 온도 (켈빈)

27) 레이더 단면 (RCS) 계산기 (구, 실린더, 평판, 모서리, dBsm)

28) 노이즈 피겨 Y 팩터 방법

29) EMC (EIRP, ERP, dBµV / m)

30) 잡음 지수 변환기 (dB, 선형, 켈빈)

31) 주파수 대역 지정 (IEEE 레이더 대역, 군사 레이더 대역, 라디오 대역, 위성, 도파관 대역)

32) 저항기 색상 코드 (역방향 조회, 3-6 밴드)

33) 필터 설계 (Butterworth, Chebyshev, 프로토 타입) :

 - 저역 통과

 -하이 패스 필터

 -밴드 패스

 밴드 스톱 필터

34) µ-Filter 디자인 (마이크로 스트립, 스트립 라인) :

 -회로 교환

 -구로다의 정체성

 -직렬 및 션트 회로 라인

 -결합 회로

 -단계별 임피던스

35) PCB 트레이스 폭 및 클리어런스

36) 직렬 및 병렬 구성 요소 (R, L 및 C)

37) 역 직렬 및 병렬 저항

38) 인덕터 색상 코드

39) 커패시터 충전

40) LED 저항

41) 전압 분배기

42) 박막 저항기 (트림 및 비 트림)

43) Opamp

44) 덩어리 발룬

45) 파장

46) L- 네트워크 매칭

47) LCR 병렬-직렬 변환

48) PI 및 T 네트워크 매칭

49) 동축 선

트위스트 페어

51) 덩어리-분포 된 동등 물

52) 프레 넬

53) 인덕터 충전

54) 방열판 온도

55) 열 비아

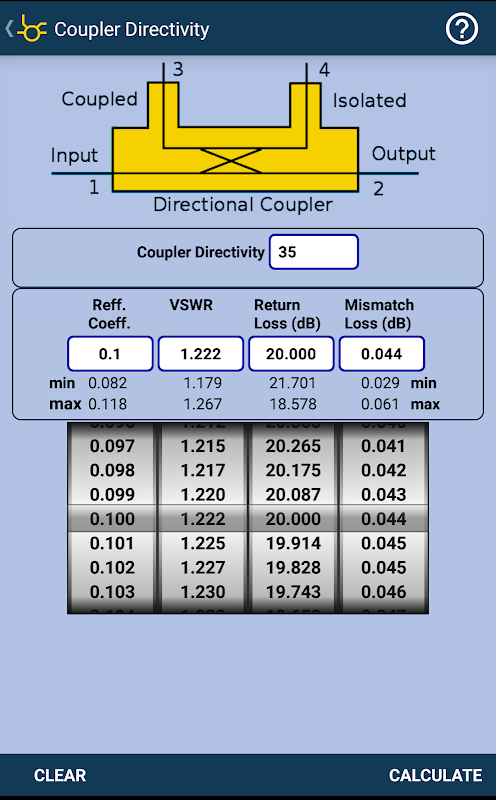

56) 커플러 지향성

57) 공동 공명

58) 저항기 SMD 코드

59) 도파관

60) 덩어리 진 위상 시프터

61) 직렬 섹션 임피던스 정합 변압기

     -시리즈 섹션 변압기

     -쿼터 웨이브 트랜스포머

     -브람 햄 (12 파) 변압기

     -레지에 변압기

62) 전력 (dBm) 추가

63) 도허티 PA

64) 소설 3 방향 도허티 PA

65) 기존의 3 방향 도허티 PA

66) 원형 도파관

67) 반사 감쇠기

68) 평형 감쇠기

69) 브리지 T 감쇠기

70) 마이크로 스트립 패치

71) CR / LR / LCR 계산기 (저역 통과, 고역 통과, 대역 통과 및 대역 저지)

72) 커패시터 SMD

73) IP2 및 IP3

전원에서 74) VSWR

75) TRL 칼킷

76) 전력 증폭기 효율

77) 레이더 호라이즌

78) 안테나 다운 틸트 범위

79) 접지선

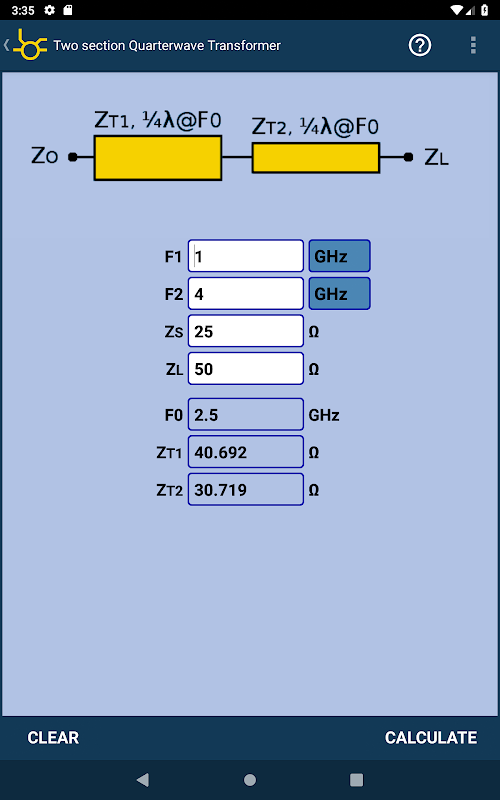

80) 2 구간 쿼터 파 임피던스 변압기

81) 안테나 근거리 및 원거리 필드 계산기

82) 직선 계산기

83) 마이크로 스트립 결합 된 라인 방향성 결합기

84) 스트립 라인 결합선 방향성 결합기

그리고 더
