SurvEngCalc

https://www.youtube.com/channel/UCetnfjabJ_tL4TAPKP1XlJg의 새로운 절차는 SurvEng Calc 2 부 ~ 6 부 비디오를 참조하십시오.

이 앱은 Android 8.0 이상에서만 실행됩니다.

측정 단위 만.

이 응용 프로그램은 토목 공학 건설 현장 엔지니어 측량, 토지 측량 및 현장 엔지니어가 휴대 전화 장치로 여러 측량 및 설정 절차를 수행하도록 설계되었습니다.

이 절차는 다음과 같습니다.

1) 좌표 지오메트리-

a) 베어링과 거리에 대한 좌표

b) 방위 및 좌표까지의 거리를 가진 좌표.

2) 스테이션-

a) 프리 스테이션 (2 개의 거리로 측정 된 각도)

나) 절제

c) 교차

3) 원 (3 점)-원주의 3 개의 좌표 점에서 원의 중심점 좌표를 계산합니다.

4) 전체 원형 베어링 방향 – 터널이 올바른 방향으로 향하고 있는지 확인하기 위해 터널링 구조에 유용합니다 (좌표가없는 열린 트래버스)

5) HPC 레벨링 – HPC 레벨링 방법에 대한 감소 레벨을 계산합니다. 이 섹션에는 Stadia Tacheometry (Horizontal Sights)와 레벨링 기기를위한 2 Peg Test가 포함되어 있습니다.

6) 수평 측설-레벨 측설은 주어진 거리에서 레벨 및 경사 거리를 계산하도록 설계되었습니다. (이 응용 프로그램은 타자 레일 / 경사 스테이크, 배수 및 파이프 런을 설정하는 데 유용합니다) 앱은 다음 경사 데이터를 가져오고 (E 제외) 다음 경사 데이터를 계산합니다.

a) 그라디언트

b) 경사 백분율 값

c) 경사각

d) 경사면 크로스 가을

e) 두 레벨과 사이의 거리

7) 참 조선-두 좌표 점 사이에서 계산 된 참 조선을 기준으로 거리 및 오프셋 또는 동심 및 북향 좌표를 계산합니다.

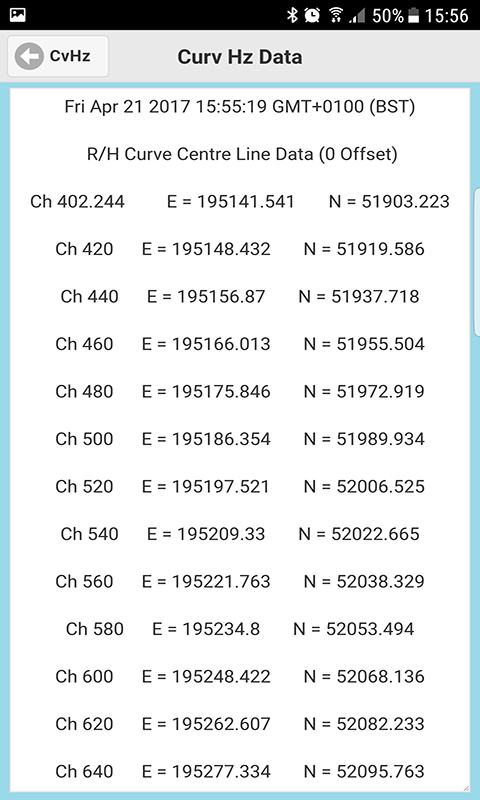

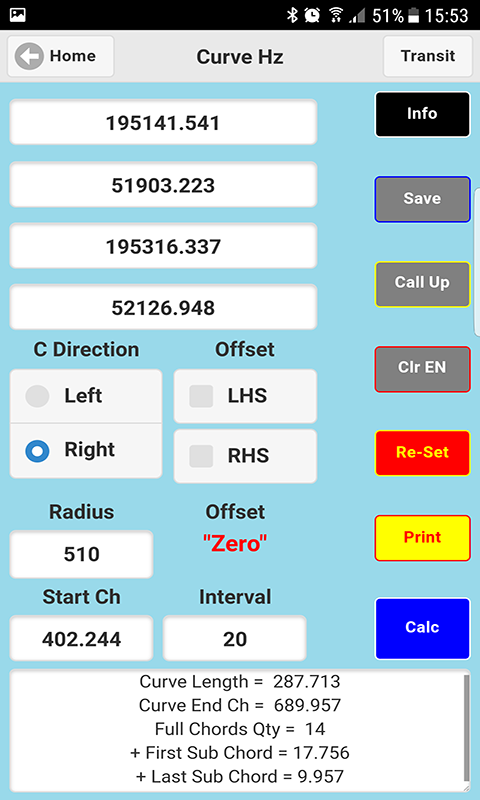

8) Curve Hz 앱은 간단한 곡선을 따라 Chainage 및 Offset을 기준으로 배치 좌표를 계산하도록 설계되었습니다.

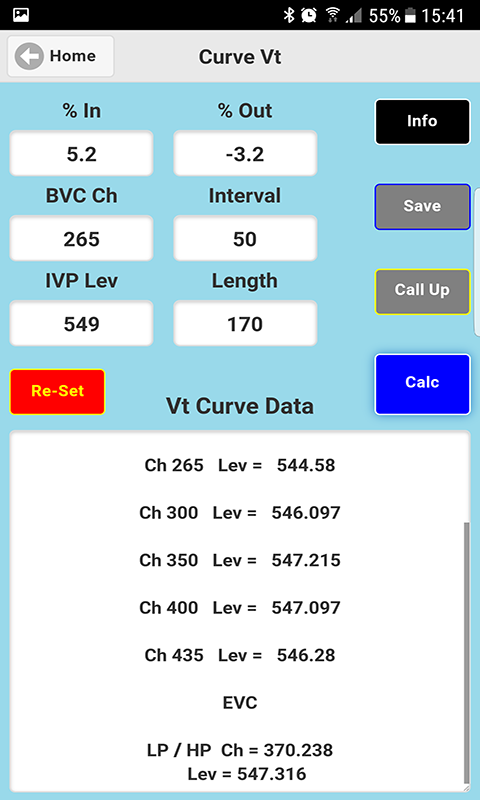

9) Vertical Curve 앱은 커브에서 교차하는 접선의 길이가 동일한 것으로 간주되는 모든 수직 커브 유형 (Sag 또는 Crest)의 고점 / 저점을 포함하여 배치 레벨을 계산합니다.

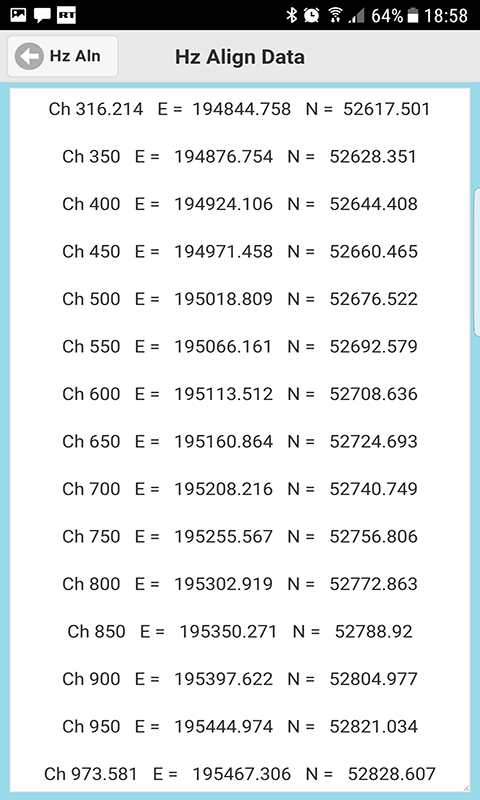

10) Hz Align Straight 앱은 직선 길이를 따라 Chainage 및 Offset을 기준으로 일련의 좌표를 계산하도록 설계되었습니다.

11) Elevation String 앱은 Chainage를 기준으로 직선 길이를 따라 Elevation 문자열을 계산하도록 설계되었습니다. (선택할 수있는 3 가지 방법)

12) Area by Coordinates 앱은 좌표 포인트 데이터에서 면적 및 둘레 길이를 계산하도록 설계되었습니다

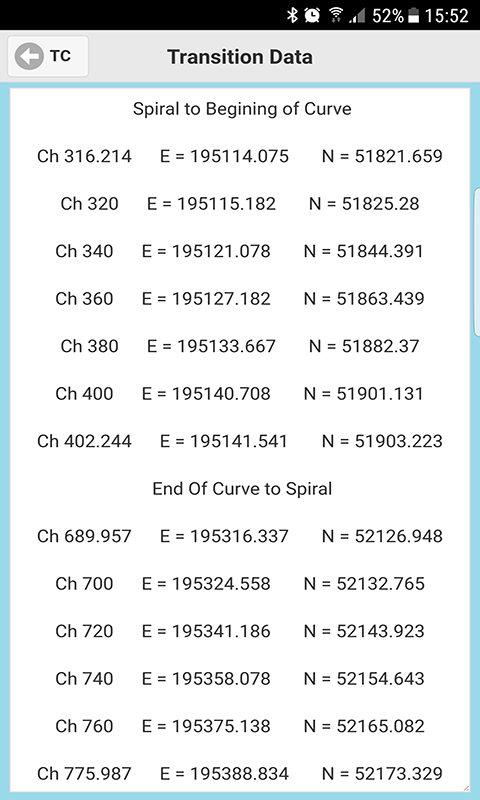

13) 오프셋이있는 전환 곡선은 전환 곡선의 스파이럴 인 및 스파이럴 아웃에 대한 중심선 및 오프셋의 좌표를 계산하도록 설계되었습니다.

14) Ref Curve는 거리 및 오프셋 데이터와 Easting 및 Northing Coordinates를 간단한 곡선을 기준으로 계산하도록 설계되었습니다.

15) Super Elevation Procedure는 Super Elevated Curve에 대한 Ramp in, Curve 및 Ramp out 요소의 고도를 계산합니다. (단순 곡선 또는 전환 곡선)

16) 링크 트래버스 절차는 전체 링크 트래버스를 수행하도록 설계되었습니다.

       다음을 포함한 조정 :

a) 조정되지 않은 WCB 및 원시 좌표 계산 (원시 오폐 포함)

b) 링크 트래버스 각도 밸런싱 후 조정 각도 및 WCB 계산

     절차가 적용되었습니다.

c) 실제 허위 계산

d) 부분 좌표의 계산

e) 총 좌표 계산

바) 보디 치 보정 좌표 계산.

17) 폐쇄 트래버스 절차는 다음을 포함한 전체 폐쇄 트래버스 조정을 수행하도록 설계되었습니다.

a) 조정되지 않은 WCB 및 Raw Coordinates 계산 (Raw Misclosure 포함)

b) 닫힌 트래버스 각도 밸런싱 절차가 적용된 후 조정 된 각도 및 WCB 계산.

c) 실제 (실제) 허위 계산

d) 조정되지 않은 좌표의 계산

e) Bowditch 보정 좌표 계산.

18) 상승 + 하강 레벨링-단일 또는 이중 상승 및 하강 레벨링 실행.
