Engineering Graphics

Grafik Kejuruteraan boleh terasa sukar apabila unjuran, piawaian lukisan, pembinaan geometri, keratan dan konsep CAD tersebar merentasi nota dan buku teks. Grafik Kejuruteraan memberikan pelajar kejuruteraan, pelajar diploma dan pemula lukisan teknikal cara yang teratur untuk mempelajari lukisan kejuruteraan, komunikasi grafik untuk peperiksaan.

CIRI-CIRI TERAS

📐 Asas Grafik Kejuruteraan

Ketahui bagaimana grafik kejuruteraan menyampaikan bentuk, saiz, kedudukan dan butiran teknikal. Kaji instrumen lukisan, huruf, pendimensian, skala dan piawaian lukisan biasa.

📏 Pembinaan Geometri

Memahami pembinaan yang melibatkan garis, sudut, bulatan, poligon, tangen dan normal. Terokai keratan kon, sikloid dan involut yang digunakan dalam lukisan teknikal.

🧭 Unjuran Titik, Garis dan Satah

Ketahui kaedah unjuran dan bagaimana titik, garis lurus dan satah diwakili pada kedudukan dan kecondongan yang berbeza.

🧱 Unjuran Ortografik dan Pepejal

Ketahui bagaimana objek tiga dimensi diwakili melalui pandangan hadapan, atas dan sisi. Kaji prisma, piramid, silinder dan kon, serta unjuran pepejal dan pandangan keratan.

🔷 Lukisan Isometrik dan Bergambar

Kaji unjuran isometrik, lukisan perspektif dan penukaran antara perwakilan ortografik dan bergambar. Tingkatkan keupayaan anda untuk menggambarkan objek dan mentafsir lukisan.

🛠️ Pembangunan Permukaan dan CAD

Pelajari kaedah pembangunan untuk prisma, silinder, piramid, kon dan kepingan peralihan. Semak persilangan pepejal dan konsep CAD pengenalan termasuk penggubalan 2D dan pemodelan 3D.

📘 Cara Pembelajaran

Ikuti pelajaran yang berfokuskan prosedur yang merangkumi instrumen lukisan, rajah geometri, sudut, keratan kon, tangen, unjuran, pandangan keratan, lukisan isometrik, pembangunan permukaan dan penggubalan CAD.

UNTUK SIAPA INI?

• Pelajar kejuruteraan tahun pertama boleh menggunakan Grafik Kejuruteraan untuk persediaan semester, ulangkaji bilik darjah dan konsep unjuran yang sukar sebelum ujian.

• Pelajar Diploma, politeknik dan ITI boleh mengukuhkan asas lukisan teknikal dan mengkaji semula pembinaan geometri, unjuran ortografik, keratan dan pembangunan permukaan.

• Pemula CAD boleh memahami prinsip lukisan kejuruteraan di sebalik penggubalan 2D, pemodelan 3D dan komunikasi grafik sebelum maju ke perisian lanjutan.

• Guru, juruteknik dan profesional boleh menggunakan aplikasi ini sebagai rujukan padat untuk menyegarkan terminologi lukisan, kaedah unjuran.

KENAPA MEMILIH GRAFIK KEJURUTERAAN?

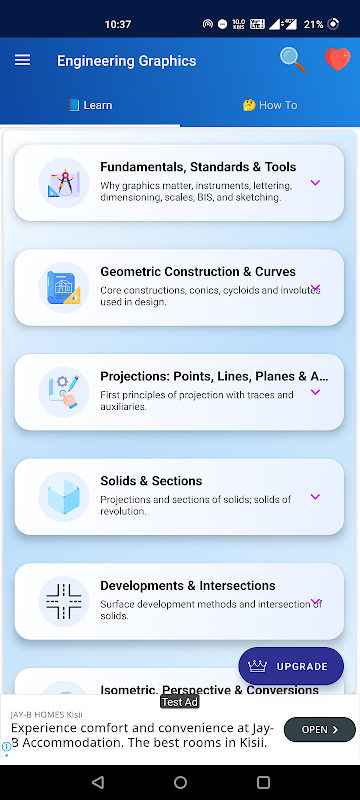

Grafik Kejuruteraan menggabungkan bahagian Belajar dan Cara-Cara dalam satu aplikasi pendidikan yang tertumpu. Kategori yang jelas, sokongan carian dan akses penanda buku menjadikan pelajaran lebih mudah dicari dan dikaji semula. Aplikasi ini menghubungkan lukisan kejuruteraan, unjuran, keratan, pembangunan permukaan dan konsep CAD pengenalan untuk kajian dan semakan.

SOALAN LAZIM

S: Adakah Grafik Kejuruteraan berguna untuk peperiksaan lukisan kejuruteraan?

Ya. Ia merangkumi piawaian lukisan, pembinaan geometri, unjuran, pandangan ortografik, keratan, lukisan isometrik dan pembangunan permukaan untuk persediaan peperiksaan.

S: Bolehkah pemula mempelajari lukisan teknikal dengan aplikasi ini?

Ya. Pelajaran bermula dengan asas grafik kejuruteraan dan kemajuan melalui unjuran, pepejal, lukisan bergambar dan konsep CAD asas.

S: Adakah aplikasi ini merangkumi unjuran ortografik dan isometrik?

Ya. Kaji pandangan hadapan, atas dan sisi, unjuran pepejal, pandangan keratan, unjuran isometrik.

S: Adakah ini aplikasi pembelajaran CAD?

Ia memperkenalkan konsep CAD dan lukisan teknikal seperti penggubalan 2D, pemodelan 3D dan komunikasi reka bentuk. Ia merupakan asas pendidikan dan bukannya pengganti latihan CAD profesional.

Bina kemahiran lukisan kejuruteraan yang lebih kukuh, fahami konsep unjuran dan lukisan teknikal, dan semak semula Grafik Kejuruteraan di mana sahaja anda belajar. Muat turun Grafik Kejuruteraan hari ini dan jadikan lukisan kejuruteraan, unjuran ortografik, lukisan isometrik dan asas CAD lebih mudah dipelajari.
