Engineering Graphics

วิชากราฟิกวิศวกรรมอาจดูยากเมื่อการฉายภาพ มาตรฐานการเขียนแบบ การสร้างทางเรขาคณิต ส่วนตัด และแนวคิด CAD กระจัดกระจายอยู่ในบันทึกและตำราเรียน วิชากราฟิกวิศวกรรมนี้จะช่วยให้นักศึกษาวิศวกรรม ผู้เรียนระดับอนุปริญญา และผู้เริ่มต้นเขียนแบบทางเทคนิคได้เรียนรู้การเขียนแบบวิศวกรรมและการสื่อสารด้วยภาพอย่างเป็นระบบเพื่อการสอบ

คุณสมบัติหลัก

📐 พื้นฐานกราฟิกวิศวกรรม

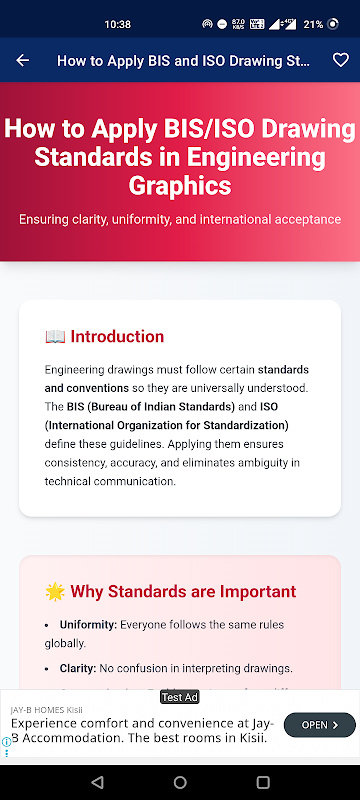

เรียนรู้วิธีที่กราฟิกวิศวกรรมสื่อสารรูปร่าง ขนาด ตำแหน่ง และรายละเอียดทางเทคนิค ศึกษาเครื่องมือเขียนแบบ การเขียนตัวอักษร การกำหนดขนาด มาตราส่วน และมาตรฐานการเขียนแบบทั่วไป

📏 การสร้างทางเรขาคณิต

ทำความเข้าใจการสร้างที่เกี่ยวข้องกับเส้น มุม วงกลม รูปหลายเหลี่ยม เส้นสัมผัส และเส้นตั้งฉาก สำรวจภาคตัดกรวย ไซคลอยด์ และอินโวลูตที่ใช้ในการเขียนแบบทางเทคนิค

🧭 การฉายภาพจุด เส้น และระนาบ

เรียนรู้วิธีการฉายภาพและวิธีการแสดงจุด เส้นตรง และระนาบในตำแหน่งและความเอียงต่างๆ

🧱 การฉายภาพแบบออร์โธกราฟิกและรูปทรงเรขาคณิตสามมิติ

เรียนรู้วิธีการแสดงวัตถุสามมิติผ่านมุมมองด้านหน้า ด้านบน และด้านข้าง ศึกษาปริซึม พีระมิด ทรงกระบอก และกรวย รวมถึงการฉายภาพของรูปทรงเรขาคณิตสามมิติและมุมมองภาคตัดขวาง

🔷 การวาดภาพแบบไอโซเมตริกและแบบภาพ

ศึกษาการฉายภาพแบบไอโซเมตริก การวาดภาพแบบเปอร์สเปคทีฟ และการแปลงระหว่างการฉายภาพแบบออร์โธกราฟิกและแบบภาพ พัฒนาความสามารถในการมองเห็นภาพวัตถุและตีความภาพวาด

🛠️ การพัฒนาพื้นผิวและ CAD

เรียนรู้วิธีการพัฒนาปริซึม ทรงกระบอก พีระมิด กรวย และชิ้นส่วนเชื่อมต่อ ทบทวนจุดตัดของรูปทรงเรขาคณิตสามมิติและแนวคิดเบื้องต้นของ CAD รวมถึงการเขียนแบบ 2 มิติและการสร้างแบบจำลอง 3 มิติ

📘 การเรียนรู้แบบลงมือทำ

ติดตามบทเรียนที่เน้นขั้นตอนต่างๆ ครอบคลุมเครื่องมือวาดภาพ รูปทรงเรขาคณิต มุม ภาคตัดกรวย เส้นสัมผัส การฉายภาพ มุมมองภาคตัดขวาง การวาดภาพแบบไอโซเมตริก การพัฒนาพื้นผิว และการเขียนแบบ CAD

เหมาะสำหรับใคร?

• นักศึกษาปี 1 วิศวกรรมศาสตร์ สามารถใช้แอป Engineering Graphics เพื่อเตรียมตัวสำหรับภาคการศึกษา ทบทวนในชั้นเรียน และทำความเข้าใจแนวคิดการฉายภาพที่ยากก่อนสอบ

• ผู้เรียนระดับอนุปริญญา โพลีเทคนิค และ ITI สามารถเสริมสร้างพื้นฐานการเขียนแบบทางเทคนิค และทบทวนการสร้างรูปทรงเรขาคณิต การฉายภาพแบบออร์โธกราฟิก การตัด และการพัฒนาพื้นผิว

• ผู้เริ่มต้นใช้ CAD สามารถทำความเข้าใจหลักการเขียนแบบวิศวกรรมเบื้องหลังการเขียนแบบ 2 มิติ การสร้างแบบจำลอง 3 มิติ และการสื่อสารด้วยภาพ ก่อนที่จะก้าวไปสู่ซอฟต์แวร์ขั้นสูง

• ครู อาจารย์ ช่างเทคนิค และผู้เชี่ยวชาญ สามารถใช้แอปนี้เป็นแหล่งอ้างอิงขนาดกะทัดรัดเพื่อทบทวนคำศัพท์การเขียนแบบ วิธีการฉายภาพ

ทำไมต้องเลือก Engineering Graphics?

Engineering Graphics ผสานส่วนการเรียนรู้และวิธีการใช้งานไว้ในแอปการศึกษาที่เน้นเฉพาะด้าน การจัดหมวดหมู่ที่ชัดเจน การสนับสนุนการค้นหา และการเข้าถึงบุ๊กมาร์กทำให้การค้นหาและทบทวนบทเรียนง่ายขึ้น แอปนี้เชื่อมโยงการเขียนแบบวิศวกรรม การฉายภาพ การตัด การพัฒนาพื้นผิว และแนวคิดเบื้องต้นของ CAD สำหรับการศึกษาและการทบทวน

คำถามที่พบบ่อย

ถาม: แอปพลิเคชัน Engineering Graphics มีประโยชน์สำหรับการสอบเขียนแบบวิศวกรรมหรือไม่?

ใช่ แอปพลิเคชันนี้ครอบคลุมมาตรฐานการเขียนแบบ การสร้างรูปทรงเรขาคณิต การฉายภาพ มุมมองแบบออร์โธกราฟิก ภาพตัดขวาง การเขียนแบบไอโซเมตริก และการพัฒนาพื้นผิวสำหรับการเตรียมสอบ

ถาม: ผู้เริ่มต้นสามารถเรียนรู้การเขียนแบบทางเทคนิคด้วยแอปนี้ได้หรือไม่?

ใช่ บทเรียนเริ่มต้นด้วยพื้นฐานของ Engineering Graphics และพัฒนาไปสู่การฉายภาพ รูปทรงเรขาคณิต การเขียนแบบภาพ และแนวคิดพื้นฐานของ CAD

ถาม: แอปนี้ครอบคลุมการฉายภาพแบบออร์โธกราฟิกและไอโซเมตริกหรือไม่?

ใช่ แอปนี้ศึกษาภาพด้านหน้า ด้านบน และด้านข้าง การฉายภาพของรูปทรงเรขาคณิต มุมมองแบบตัดขวาง การฉายภาพแบบไอโซเมตริก

ถาม: แอปนี้เป็นแอปเรียนรู้ CAD หรือไม่?

แอปนี้แนะนำแนวคิด CAD และการเขียนแบบทางเทคนิค เช่น การเขียนแบบ 2 มิติ การสร้างแบบจำลอง 3 มิติ และการสื่อสารการออกแบบ เป็นพื้นฐานทางการศึกษามากกว่าที่จะมาทดแทนการฝึกอบรม CAD ระดับมืออาชีพ

สร้างทักษะการเขียนแบบวิศวกรรมที่แข็งแกร่งขึ้น เข้าใจการฉายภาพและแนวคิดการเขียนแบบทางเทคนิค และทบทวน Engineering Graphics ได้ทุกที่ที่คุณเรียน ดาวน์โหลด Engineering Graphics วันนี้ แล้วการเรียนรู้พื้นฐานการเขียนแบบทางวิศวกรรม การฉายภาพแบบออร์โธกราฟิก การเขียนแบบไอโซเมตริก และ CAD จะง่ายขึ้น
