Resistor Code Calculator

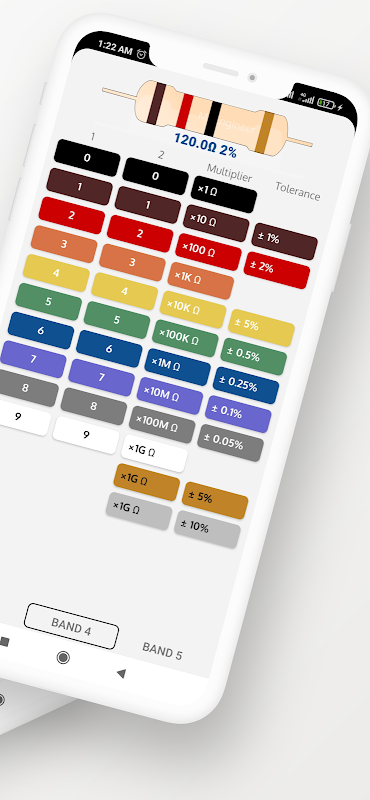

Aplikasi ini adalah kalkulator kod warna yang mudah digunakan untuk mengira rintangan perintang. Aplikasi ini menyokong kod warna untuk perintang 3, 4, 5 jalur.

Perintang

Perintang adalah komponen yang digunakan dalam litar elektrik untuk mengehadkan aliran arus. Rintangan perintang diukur dalam Ohms (Ω). Apabila arus (I) satu Ampere melewati perintang dengan penurunan voltan (U) satu Volt, rintangan perintang (R) sepadan dengan satu Ohm. Nisbah ini ditunjukkan oleh undang-undang Ohm: R = U ÷ I.

Kod warna

Kod warna pada perintang mengenal pasti rintangan, toleransi, dan / atau pekali suhu perintang. Perintang hadir dalam variasi dengan jalur warna 3, 4, 5, atau 6. Berikut ini, makna setiap jalur dijelaskan untuk setiap jenis perintang.

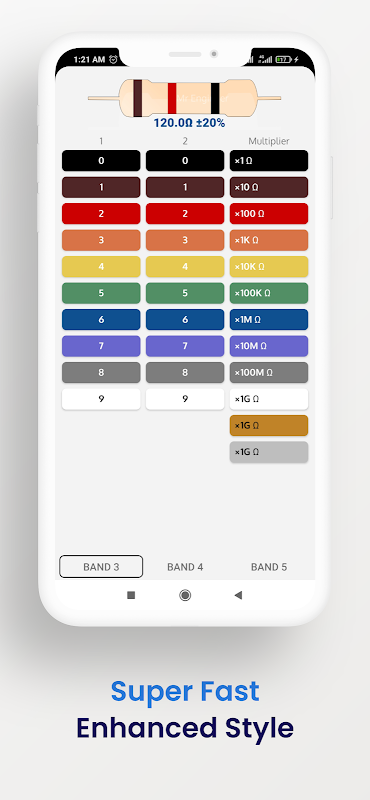

Perintang 3 jalur

1. Jalur pertama mewakili digit pertama dari nilai rintangan.

2. Jalur kedua mewakili digit kedua dari nilai rintangan.

3. Jalur ketiga mewakili faktor pendaraban nilai rintangan.

Perintang 4 jalur

1. Jalur pertama mewakili digit pertama dari nilai rintangan.

2. Jalur kedua mewakili digit kedua dari nilai rintangan.

3. Jalur ketiga mewakili faktor pendaraban nilai rintangan.

4. Jalur keempat mewakili toleransi dalam peratusan nilai rintangan.

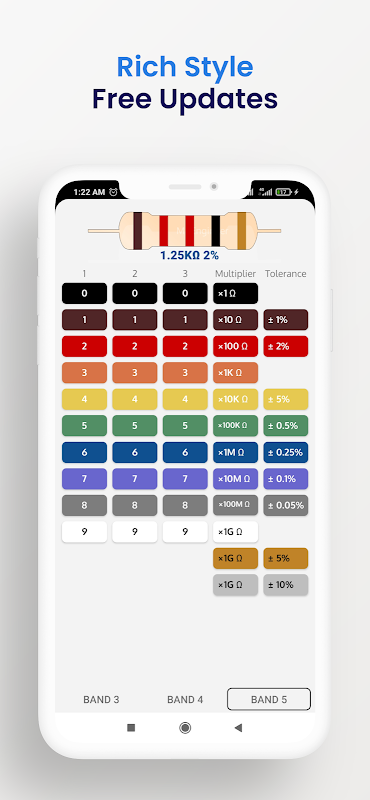

Perintang 5 jalur

1. Jalur pertama mewakili digit pertama dari nilai rintangan.

2. Jalur kedua mewakili digit kedua dari nilai rintangan.

3. Jalur ketiga mewakili digit ketiga dari nilai rintangan.

4. Jalur keempat mewakili faktor pendaraban nilai rintangan.

5. Jalur kelima mewakili toleransi dalam peratusan nilai rintangan.

Secara keseluruhan, terdapat 12 warna yang berbeza. Warnanya hitam, coklat, merah, oren, kuning, hijau, biru, ungu, kelabu, putih, emas, dan perak. Rintangan perintang ditentukan oleh warna pita.
