ST BlueDFU

Permohonan ST BlueDFU menguruskan Over The Air (OTA) Firmware Upgrade Peranti (DFU) daripada STEVAL-WESU1 melalui Bluetooth tenaga yang rendah (BLE) sambungan atau mana-mana sistem lain yang menyokong protokol tenaga yang rendah ST OTA Bluetooth.

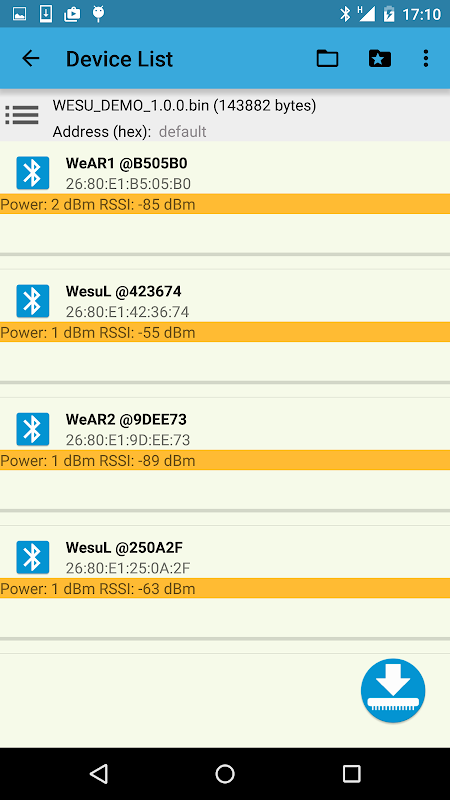

ST BlueDFU Cari aplikasi untuk ada Bluetooth LE nod di kawasan itu dan mengembalikan maklumat tertentu untuk setiap nod ditemui, termasuk nama BLE, alamat dan kekuatan isyarat (kuasa TX dan RSSI). Klik pada nod memaksa satu percubaan untuk menyambung ke nod dan mencari ciri-ciri yang menyokong protokol ST BlueNRG OTA.

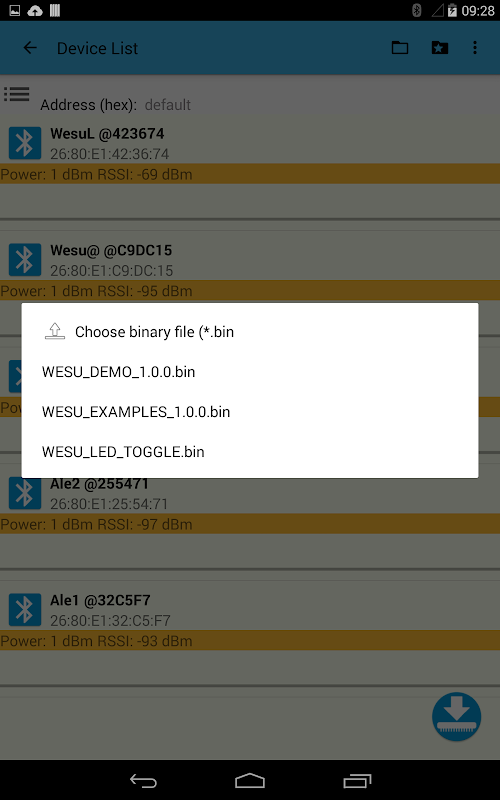

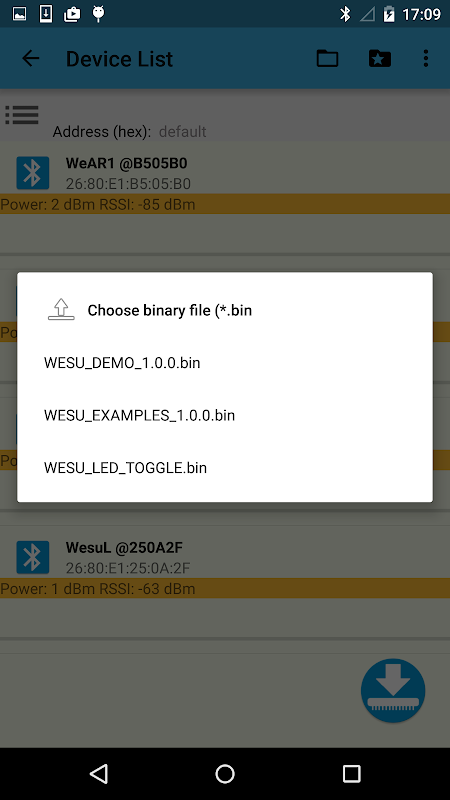

Aplikasi membolehkan menjadikannya mudah untuk memuatkan fail binari untuk menaik taraf, daripada fail tertanam dalam aplikasi atau dari laluan folder peranti fizikal. Pengguna juga boleh menetapkan alamat permulaan daripada memori peranti sasaran.

Untuk nod WeSU, ia adalah mungkin untuk memasukkannya ke dalam OTA dalam dua cara:

• mula nod tanpa sebarang sambungan USB dan tekan dan tahan butang pengguna sehingga LED berkelip setiap 2 saat

• Sambungkan kepada nod dengan aplikasi ST WeSU menyambung dan mengkonfigurasi mod DFU yang dikehendaki dalam tetapan daftar

Apabila nod berada dalam mod DFU OTA, ia diiktiraf oleh nama OTAWeSU itu. Jika nod dengan betul berhubung dan OTA protokol tersedia, atas kapal putih LED berkelip lebih cepat untuk memberi isyarat bahawa aplikasi ini adalah bersedia untuk menaik taraf nod dengan fail binari firmware dipilih.

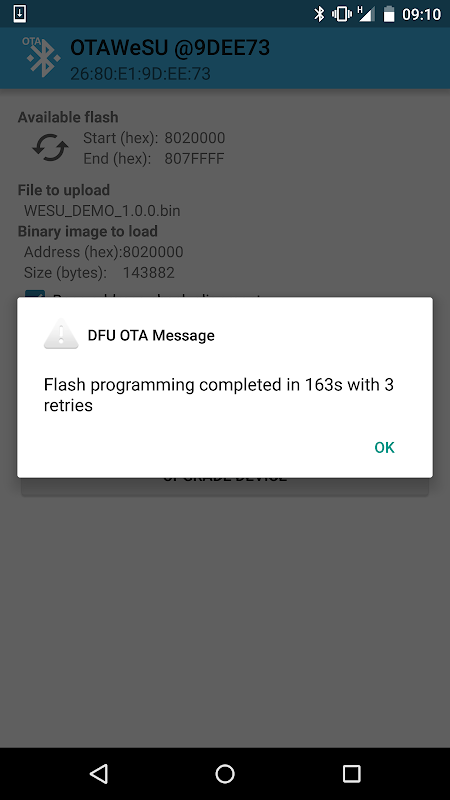

Selepas memilih nod, tekan butang naik taraf dan pemandangan baru menunjukkan maklumat lanjut nod (bermula alamat, flash ada, cek penjajaran); mula menaik taraf firmware nod dengan menekan ikon muat turun. Sebuah bar status upgrade membolehkan pengguna dimaklumkan tentang status naik taraf.

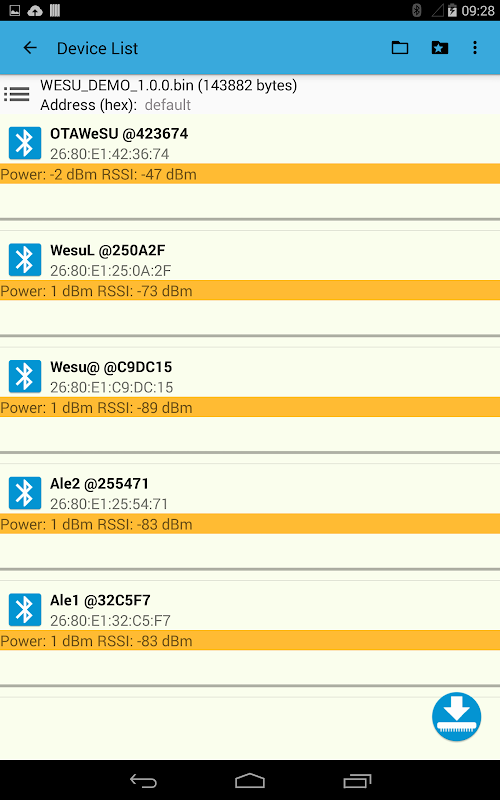

ST BlueDFU mampu untuk menaik taraf pelbagai nod masa yang sama; dalam kes ini, tambahan maklumat kemajuan upgrade ditunjukkan dalam paparan senarai yang sama. Sila ambil perhatian bahawa setiap nod dinaik taraf dengan firmware yang sama dipilih binari semasa naik taraf serentak, jadi pastikan untuk memilih jenis peranti yang sama (konfigurasi perkakasan) dan pilih firmware yang betul; firmware yang tidak sesuai (dengan perkakasan yang tidak serasi atau konfigurasi) boleh memecahkan nod.

Mengikuti upgrade, melumpuhkan dan kemudian mendayakan semula perkhidmatan Bluetooth pada telefon pintar Android anda untuk menyegarkan ciri-ciri nod dan sambungan BLE.
