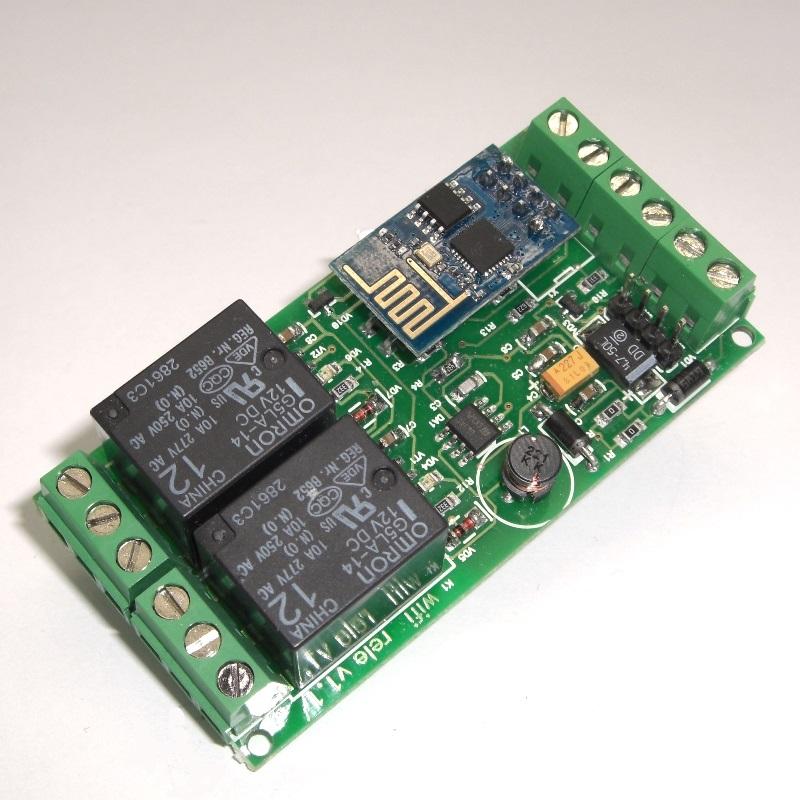

Wi-Fi реле, 2 канала MP3500

Wi-Fi реле предназначено для управления электрическими приборами через прямое WiFi-соединение с модулем, домашнюю или корпоративную WiFi-сеть. Может быть использовано в проектах с общим названием "Интернет вещей" или "Управляемый дом". Сердцем WiFi реле является самый популярный на сегодня WiFi-чип ESP8266. Реле позволяет дистанционно включить или выключить два устройства, подключенных к выходным контактам двух независимых друг от друга реле. Если ваш интернет-провайдер обеспечивают возможность доступа к сети извне, то у вас появляется возможность управлять вашими устройствами отовсюду, где есть в Интернет. Благодаря беспроводной связи с модулем упрощается его размещение рядом с устройствами, которыми необходимо управлять. Для работы модуля не требуется прокладка кабеля Ethernet. Управлять модулем можно с помощью бесплатных программ для Андроид-устройств. Одна из них прилагается. Кроме этого доступна система простых команд модуля, с помощью которых вы можете встроить управление реле в свои собственные приложения.

Особенности

В текущей версии модуля реализовано:

включить/выключить реле, 2 канала

включить реле на заданное количество секунд

счетчик моточасов - возможность получить информацию о суммарном времени включенного состояния каждого реле

настройка модуля с помощью программы для Windows или приложения для Андроид

возможность отключить точку доступа при работе в модуля в домашней сети

замена пароля по умолчанию для точки доступа модуля на собственный, уникальный

получение по запросу IP-адреса в сети и уникального номера модуля

Принцип работы

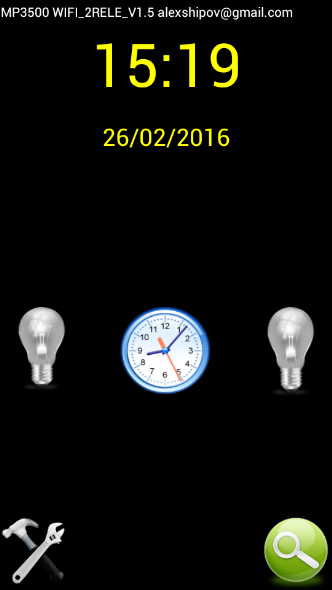

Модуль создает вокруг себя Wi-Fi сеть, либо подключается к существующей. Зная IP адрес модуля в этой сети вы можете управлять им. Для удобства и наглядности управления предлагается бесплатная программа для Андроид-устройств. Так же вам доступна система АТ-команд, зная которые вы можете получить доступ к управлению модулем из своих собственных приложений, на любой платформе, поддерживающей протокол UDP (порт 7777). С помощью специальной утилиты HERCULES от компании HWgroup www.HW-group.com вы можете изучить на уровне протокола процесс управления и обмена данными с модулем (закладка СКАЧАТЬ)

Режимы работы устройства

Точка доступа.

Модуль создает вокруг себя собственную сеть, к которой можно подключиться при помощи смартфона, планшета, РС, ноутбука, Raspberry PI... и управлять модулем

В составе локальной сети.

Модуль подключается к сети, созданной WiFi-роутером и доступен как стандартное сетевое устройство по IP адресу, присвоенному ему роутером

Комбинированный. Модуль одновременно работает как точка доступа и сетевое устройство

Управлять WIFI реле также можно со своих приложений при помощи простых AT команд:

В терминале набирать именно так:

!SetR0_1 - выключить реле 1

Ответ: !LEDOFF1

!SetR1_1 - включить реле 1

Ответ: !LEDON1

!SetR0_2 - выключить реле 2

Ответ: !LEDOFF2

!SetR1_2 - включить реле 2

Ответ: !LEDON2

!GetAll - получить состояние реле 1 и реле 2.

!StartPulseR1,N - включить реле 1 на N сек (N 1-400)

!StartPulseR2,N - включить реле 2 на N сек (N 1-400)

Ответ: !Ok

Все команды подаются на IP адрес модуля по протоколу UDP на порт 7777

!GetAll - получить значения счетчиков времени работы реле и текущее состояние

Ответ (4 строки):

!LEDOFF1 Состояние Реле 1

!LEDOFF2 Состояние Реле 2

!COUNT50 Время включенного состояния Реле 1, в минутах

!COUNT139 Время включенного состояния Реле 2, в минутах

!GetIP - получить IP адрес в локальной сети, а также название и индекс платы (по последним цифрам) Этой командой можно находить устройства в сети. Версию прошивки можно узнать из названия сети, которую модуль создает вокруг себя:

Ответ: !IPADR,192.168.2.109,WIFI_2RELE V1.5_10539301

где WIFI_2RELE – корень названия, V1.5 – версия прошивки , 10539301 - номер модуля (ID)
