Car Audio Setup

Car Audio Setup kan worden gezien als een akoestische multimeter voor realtime metingen: in de auto kunnen noch de montageplaats van de luidsprekers, noch de luisterposities worden gewijzigd. De focus van de metingen ligt dan ook op het optimaliseren van de frequentierespons. De app biedt de nodige tools met functiegenerator, realtime analyser en spectrogram. Daarnaast helpt een oscilloscoop bij het oplossen van problemen: De ervaring leert dat vóór de eerste meting ervoor moet worden gezorgd dat luidsprekers en crossovers correct zijn aangesloten en afgesteld. Naast realtime metingen kunnen frequentierespons en impulsrespons worden gemeten via logsweep voor nauwkeurigere analyses.

Realtime metingen

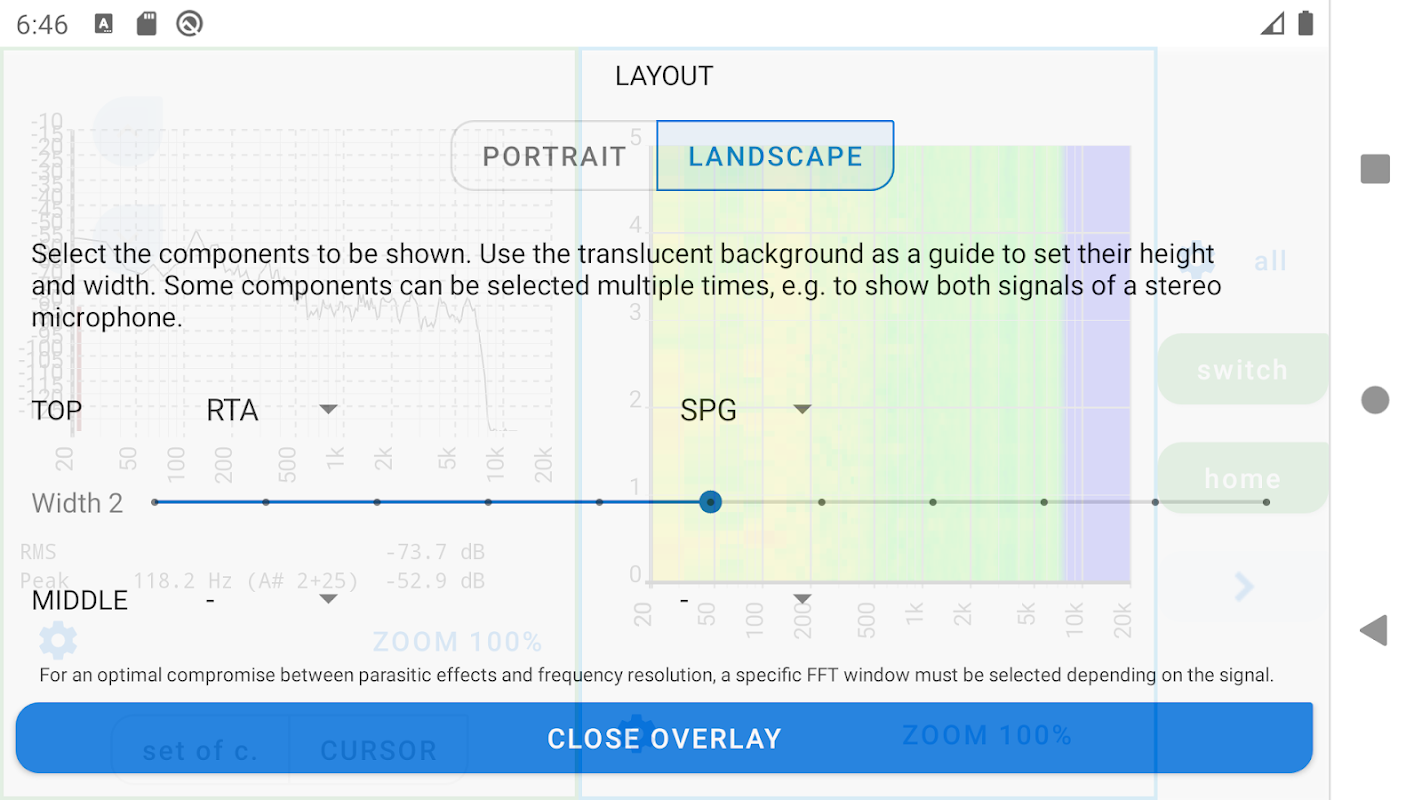

- Twee weergaven, vrij configureerbaar met oscilloscoop, functiegenerator, real-time analyser en spectrogram

- Mono- en stereomicrofoons ondersteund

- Gebruik van meetmicrofoons (import van kalibratiecurve)

- Engels en Duits

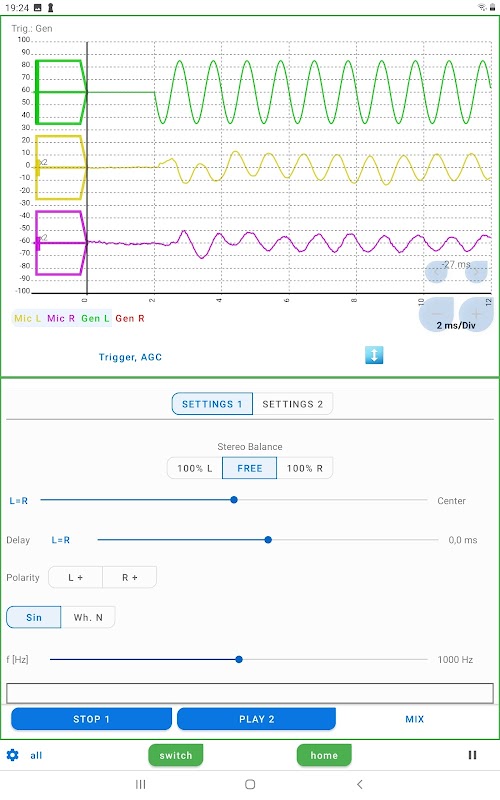

Oscilloscoop

- Trigger en rollende weergave

- 4 kanalen: microfoon (L, R), functiegenerator (L, R)

- Schakelbare automatische versterkingsregeling voor microfoonkanaal (AGC)

Functiegenerator

- Twee afzonderlijk configureerbare generatoren, output mengbaar

- Sinus en witte ruis

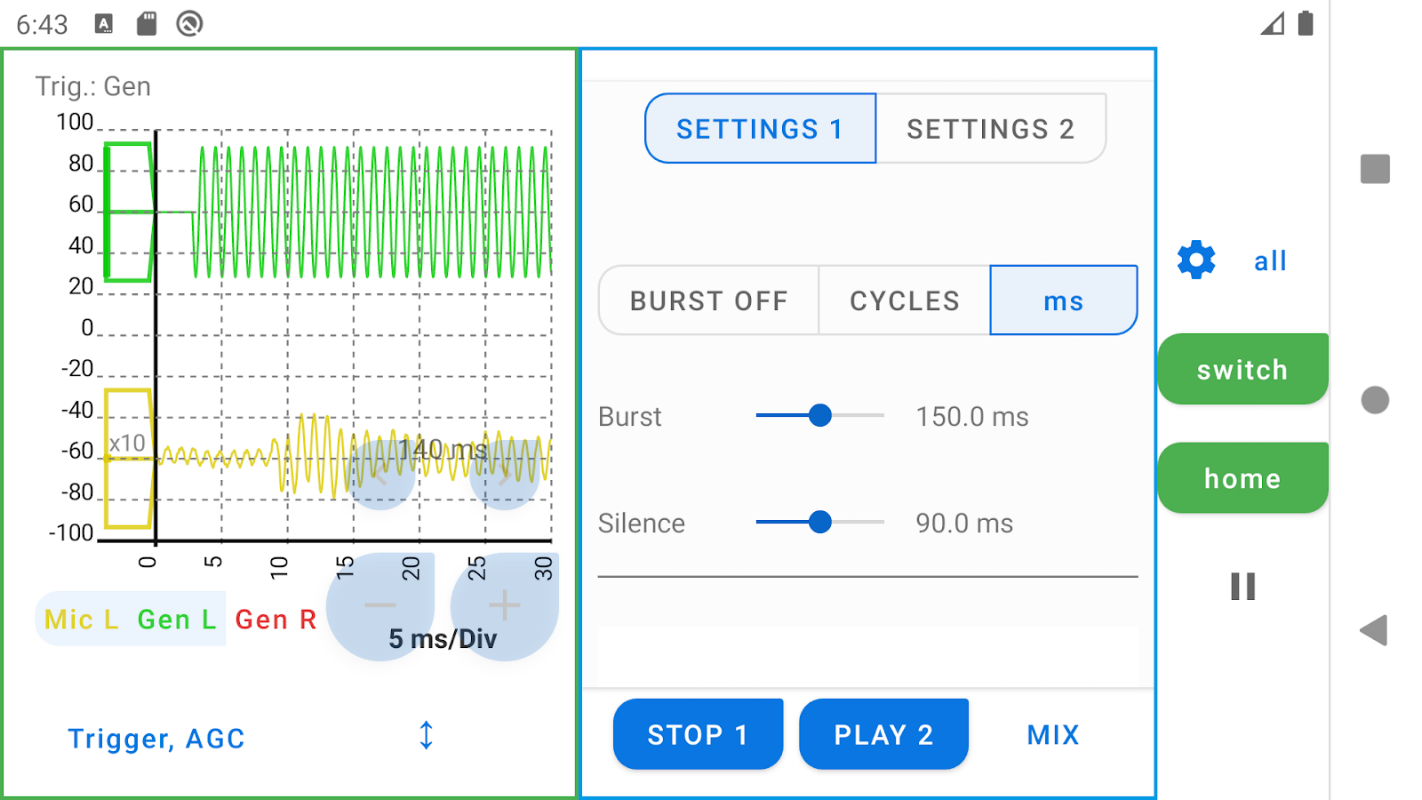

- Uitbarsting

- Polariteit, balans en vertraging van stereokanalen instelbaar

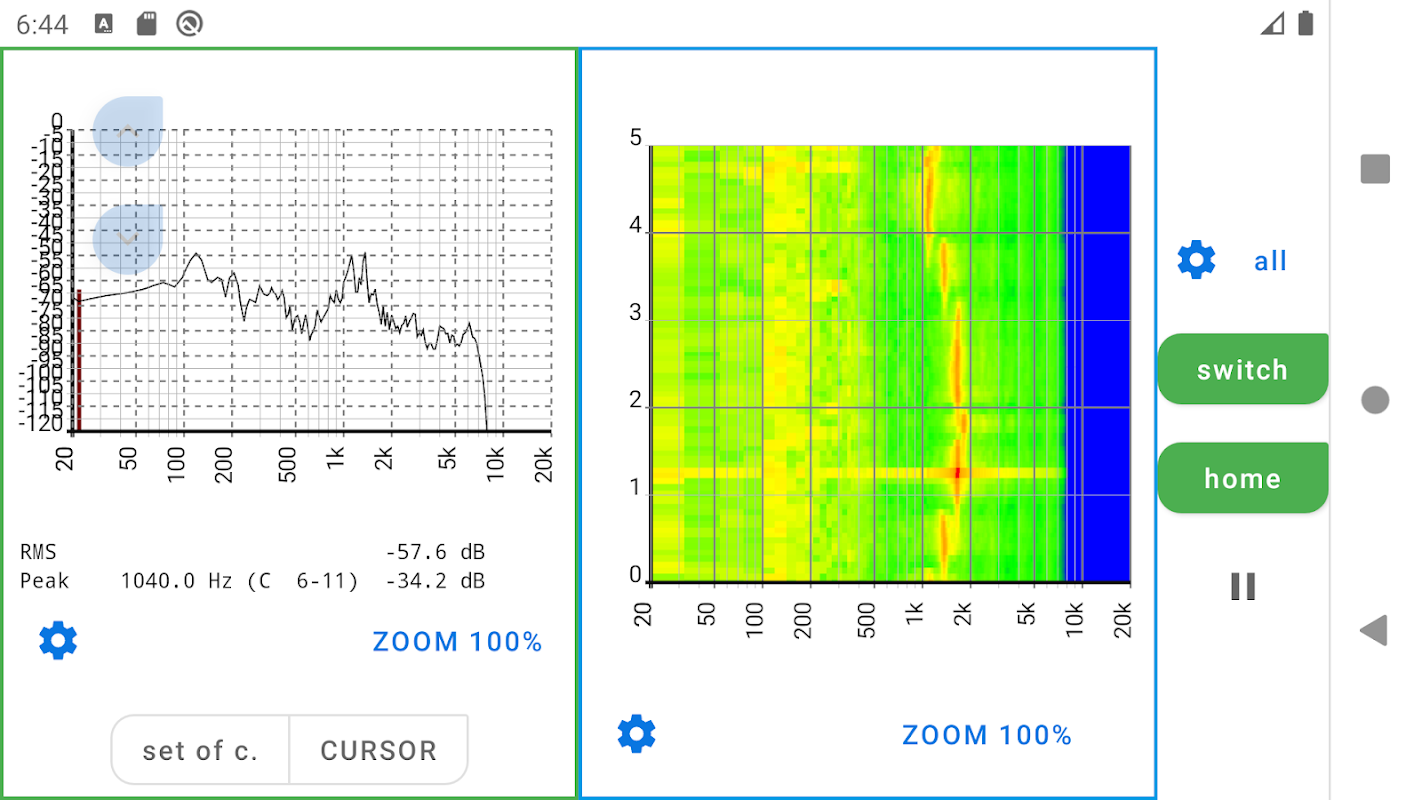

Realtime analysator en spectrogram

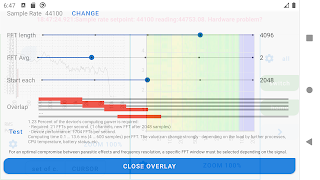

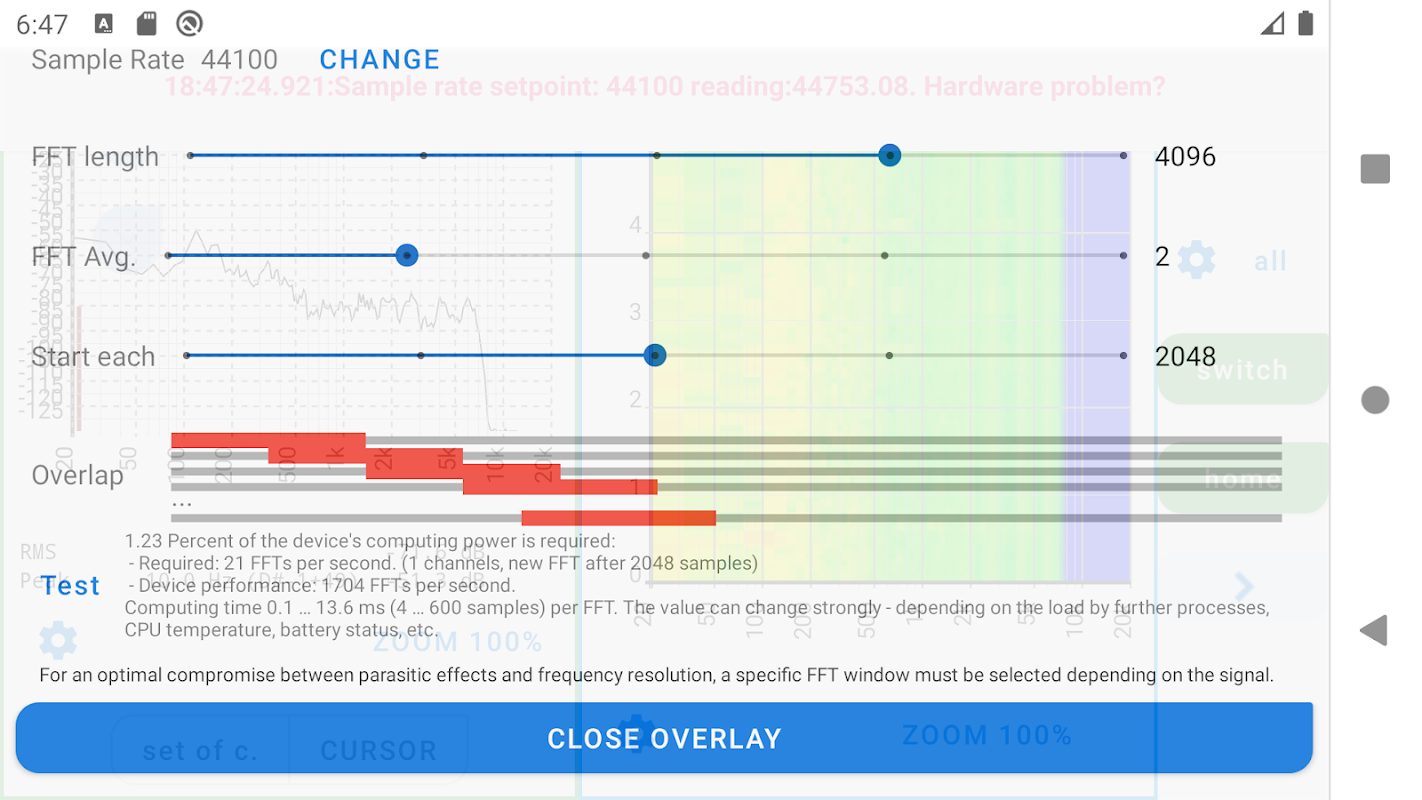

- FFT-venster, lengte, gemiddelde en overlap van opeenvolgende FFT's

- Zoomen met gebaren met 2 vingers

- Pauzeknop en snapshots van meerdere curven voor analyse van korte geluidsgebeurtenissen

Meting door logsweep

- Seriefunctie voor snelle meting op veel microfoonposities

- Automatische bepaling van microfoonpositie op basis van geluidsreistijden

- Fade-in van berekende reflecties (kamfilter) voor vergelijking met meetgegevens

- Impulsrespons - lineair: onbewerkte gegevens, afgevlakte gegevens, staprespons, energie-tijdcurve

- Impulsrespons - logaritmisch: onbewerkte gegevens, afgevlakte gegevens, maximale waarden, energie-tijdcurve

- Weergave van frequentierespons en impulsrespons aanpasbaar: zoom, curven kunnen tegen elkaar worden verschoven, verschillende volgorden...

- Export van resultaten: in HTML-formaat

- Export van meetgegevens: impulsrespons als .wav-bestand en meetwaarden in CSV- en .FRD-formaat toegankelijk

- Export van frequentierespons en fase in .FRD-formaat (maakt import en verdere verwerking mogelijk met veel audio-meetprogramma's)

Alle metingen

- Gebruik van meetmicrofoons (import van kalibratiecurve)

- Kalibratiemogelijkheden voor de ingebouwde microfoon door vergelijkingsmetingen, indien een meetmicrofoon beschikbaar is.

- Engels en Duits
