Gas Pipe Sizing Calculator

Snel, accuraat en intuïtief

Een studie uitgevoerd door de technische support team Worcester Bosch Groep uitgevoerd bleek dat de meest voorkomende oorzaak van een ketelinstallatie probleem was van verkeerd formaat gasleidingen. Bij het monteren van een nieuwe ketel, vaak de bestaande leidingen moeten worden vervangen voor grotere als gevolg van de verhoogde output. Kleinere leidingen zal betekenen de ketel draait op een lager vermogen en kan een toename van de koolmonoxide niveaus veroorzaken.

De gasleiding Sizing Calculator is een uiterst makkelijk te gebruiken applicatie die u zal helpen te gebruiken (tot 315mm) pijpen van secties om de juiste maat te kiezen leidingen voor installaties met behulp van koper (tot 108 mm), staal (tot 300mm) en PE tot 250m (820ft) in lengte.

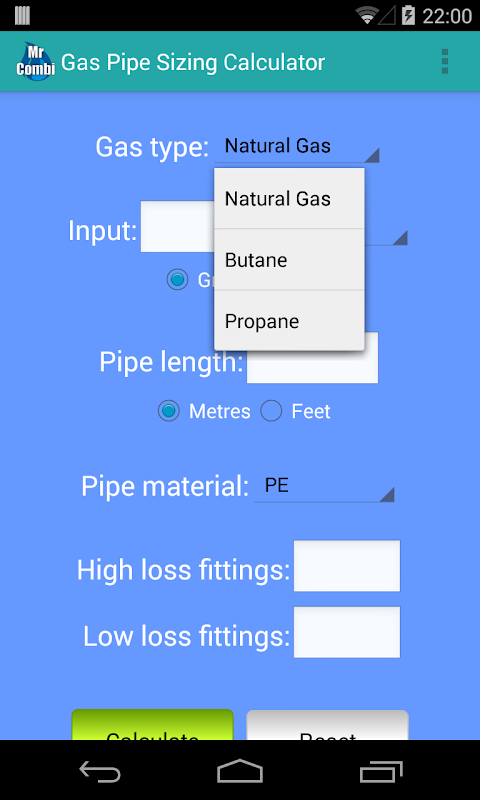

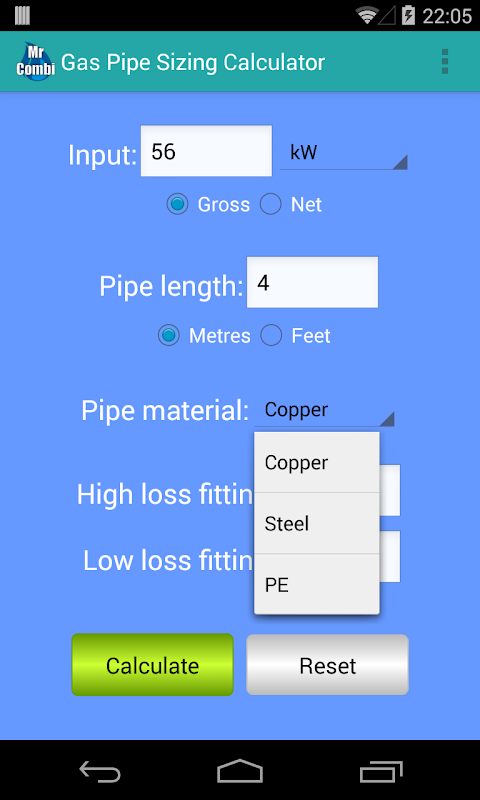

Voor het uitvoeren van een berekening selecteert u het type gas, voert het apparaat warmte-inbreng, voert u de lengte van de leidingen, het aantal hoge of lage verlies hulpstukken (begeleiding wordt gegeven in de app), selecteer het type buis en druk op de 'Berekenen 'knop.

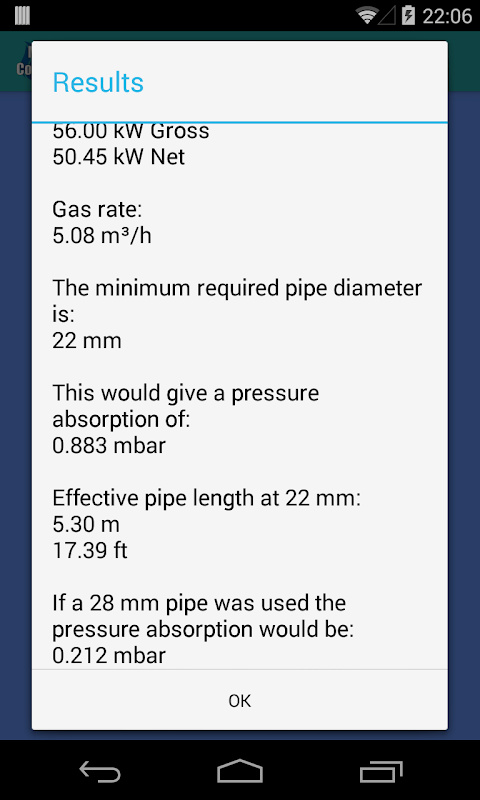

De resultaten zullen de totale equivalente lengte te tonen, de minimale diameter (metrisch) die moet worden gebruikt en voor de weerstand van dat gedeelte van de pijp.

Voor meerdere apparaten elke sectie moet worden berekend op zijn beurt en de kW-ingangen voor de apparaten in elke sectie bij elkaar opgeteld voor elke berekening.

De maximale drukval van elk apparaat om de meter mag niet meer dan 1 mbar voor aardgas of 2,5 mbar voor butaan of propaan zijn. Het toevoegen van alle druppels bij elkaar met behulp van de minimum buis diameters kunnen veroorzaken deze worden overschreden. Waar mogelijk zullen de resultaten ook de druppel berekenen of de volgende groter formaat pijp diameter wordt geselecteerd op een sectie, moet dit helpen om ervoor te zorgen de juiste maten worden gebruikt door het hele circuit.

Let op: Deze app is ontworpen vooral voor het Verenigd Koninkrijk, zodat ondersteunt metrische pijp maten.
