OGN Viewer - FLARM Radar

Wat is OGN:

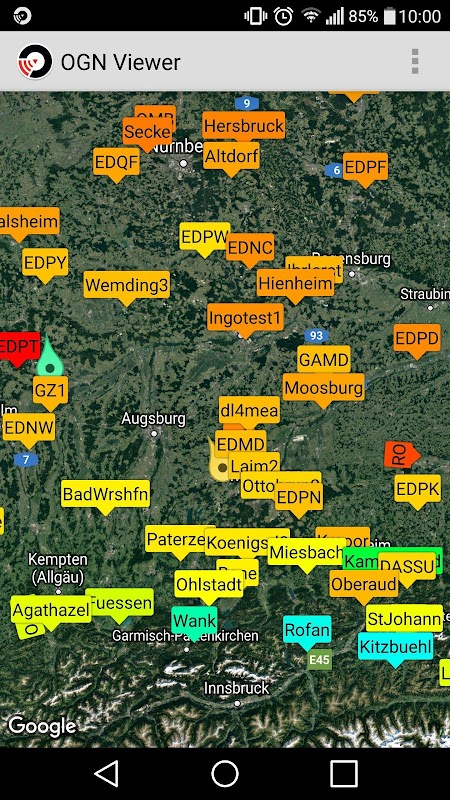

Het "Open Glider Network" (OGN) is een netwerk van HF-ontvangers die worden onderhouden door zweeffans, voornamelijk in Europa, die luisteren naar signalen van flarm-apparaten (of compatibel) en OGN-trackers. De "OGN Viewer" maakt verbinding met de OGN en visualiseert de ontvangen gegevens.

Hoe te gebruiken:

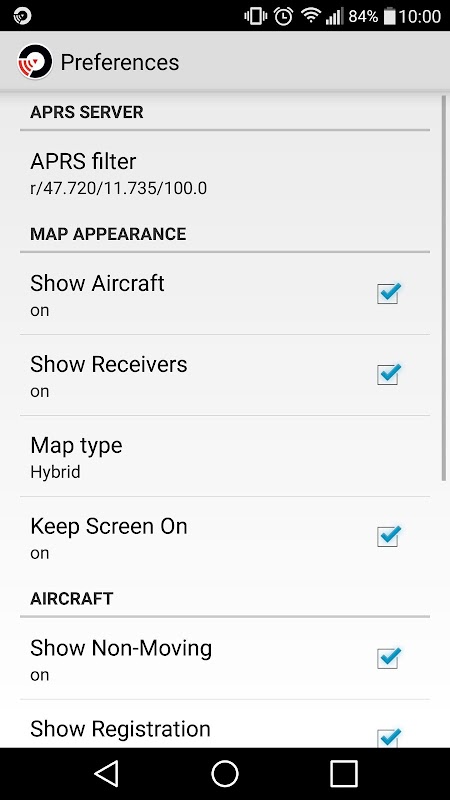

Het gebied dat de OGN-viewer toont, wordt bepaald door het aprs-filter. U kunt kiezen tussen "APRS-filter verplaatsen" en "Handmatig filter" (zie in de instellingen).

Het "APRS-filter verplaatsen" een gebied rond het huidige punt. Het gebied wordt gevisualiseerd door een rode cirkel (stippellijn). U kunt de straal instellen. Als u uw positie wijzigt, wordt de cirkel automatisch bijgewerkt.

Als u het "Handmatige filter" instelt, kunt u het gebied maken door (lang) op de kaart te drukken. Het dialoogvenster biedt u de handmatige filterstring voor een cirkel met een straal van 100 km. Als u het dialoogvenster bevestigt, wordt het gebied zichtbaar gemaakt door een rode cirkel (ononderbroken lijn).

Start de OGN-viewer en stel het aprs-filter in. Als u het filter leeg laat, ziet u al het OGN-verkeer en dit kan de app traag maken. Als u lang op de kaart klikt, verschijnt het filterdialoogvenster met een filter voor het bereik 100 km rond het punt waarop u hebt geklikt.

Hoe te gebruiken met XCSoar:

Met OGN viewer kunt u de OGN-stream naar XCSoar voeren. GPS moet ingeschakeld zijn. Schakel ook de "TCP-server" in de instellingen in. Start vervolgens XCSoar en voeg een extra NMEA-invoer toe onder Config-> Devices-> Edit:

Poort: TCP-client

IP-adres: localhost

TCP-poort: 4353

Stuurprogramma: Flarm

Opmerkingen:

1. de huidige versie van XCSoar kan niet omgaan met meerdere Flarm-bronnen. Dus als XCSoar al is verbonden met een "echte" Flarm, werkt deze functie niet.

2. doelen tot 2 km worden niet getoond. Pas op!

Vliegtuigdetails

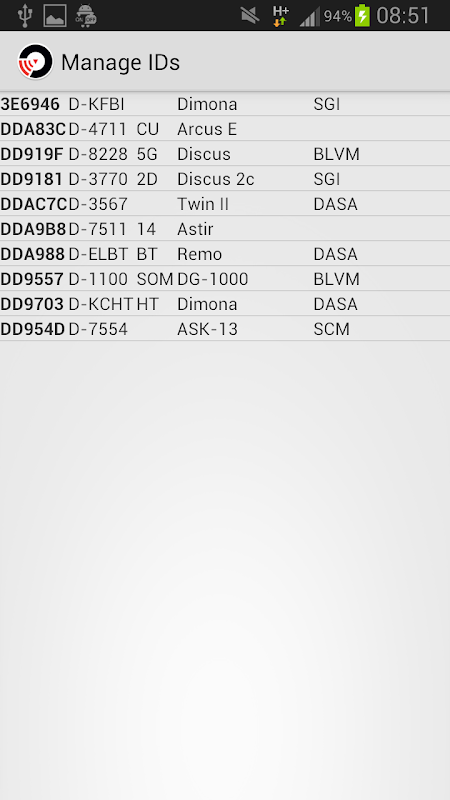

Voor sommige zweefvliegtuigen wordt gedetailleerde informatie getoond: registratie, wedstrijdbord en model. Als voor een zweefvliegtuig alleen een cryptische id wordt weergegeven (bijvoorbeeld 'DD4711' of '3D0815'), kunt u dit oplossen:

- tik gewoon op de ID en vul de informatie in het komende dialoogvenster in (deze informatie wordt alleen op uw apparaat opgeslagen)

- als u de eigenaar bent van het zweefvliegtuig, gaat u naar de "OGN-apparaten db" (http://ddb.glidernet.org) en vult u de informatie in (deze informatie is zichtbaar voor alle gebruikers van deze app)

- als u niet de eigenaar bent maar de eigenaar kent, vraag de eigenaar dan om de informatie in te vullen bij de "OGN-apparaten db"

Meer informatie:

http://wiki.glidernet.org (alle informatie over OGN)

http://live.glidernet.org (realtime OGN-kaart)

http://www.aprs-is.net/javaprsfilter.aspx (syntaxis van APRS filter)

https://github.com/Meisterschueler/ogn-viewer-android (volledige broncode van deze app. Alle hulp op prijs gesteld)
