vibration analysis pro

Versnelling en gemak waarmee de trillingsfrequentie versnelling en trillingsamplitude

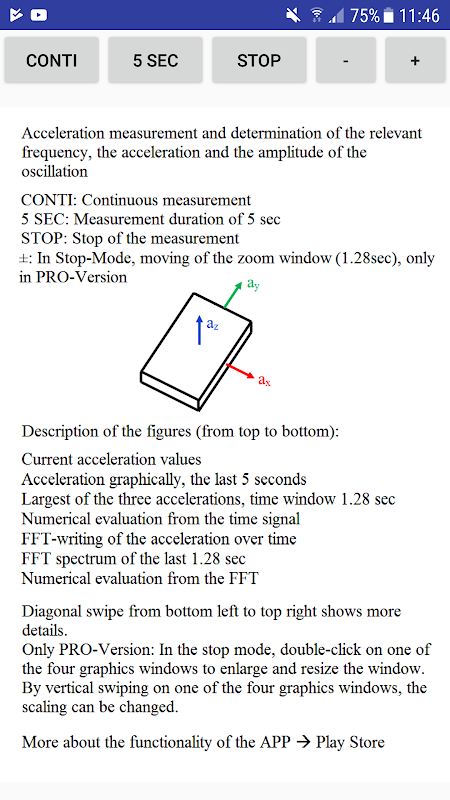

Toelichting op de overhead knoppen

CONTI: continue meting

5 SEC: Vaste meettijd van 5 seconden, vervolgens automatisch STOP

STOP: stop de meting is de laatste 5 seconden weergegeven

Verplaats stilstaat, zoom venster (1,28sec) naar links, alleen voor de PRO versie: -

Verplaats stilstaat, zoom venster (1,28sec) naar rechts, alleen voor de PRO-versie: +

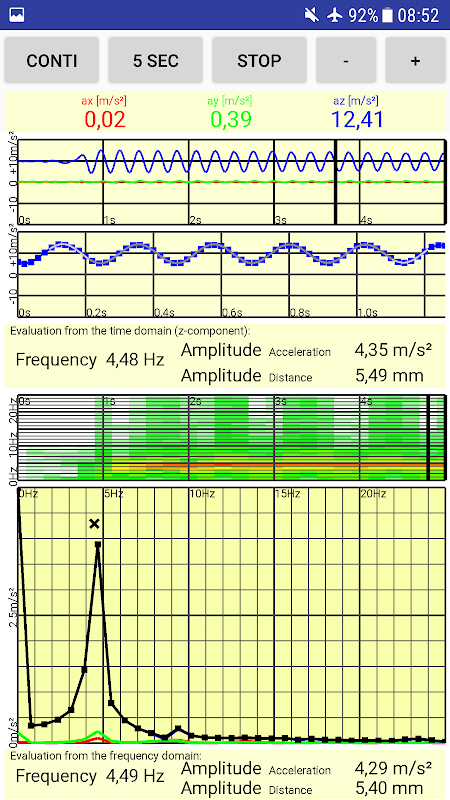

Onder de knoppen zeven gebieden zijn gevestigd.

Bovendeel "versnelling numeriek":

De versnellingen worden weergegeven als een numerieke waarde. De bemonsteringsfrequentie van de meeste smart phones is 50 Hz. Als de bemonsterde frequentie ± 1 Hz, dan wordt de bemonsterde frequentie weergegeven (knipperend). Andere tijden moeten dienovereenkomstig worden gecorrigeerd. De meetwaarden numeriek weergegeven worden automatisch gecorrigeerd.

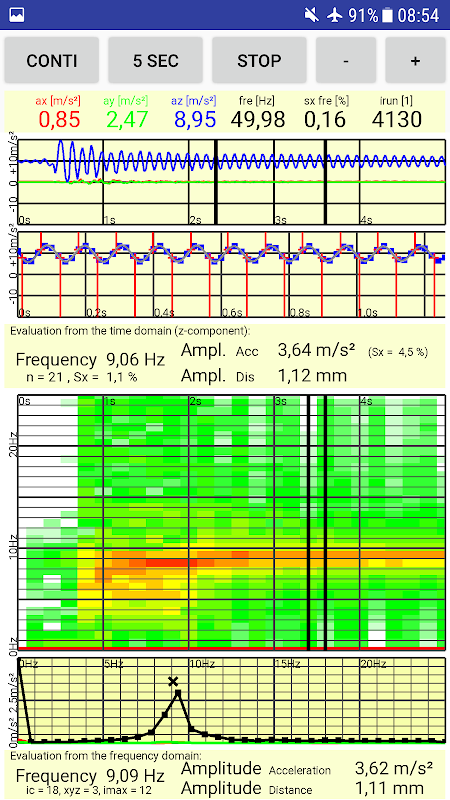

In een veegwerking "van linksonder naar rechtsboven" is de toepassing in een diagnostische modus. Vervolgens worden de bemonsterde frequentie, de standaarddeviatie van de bemonsteringsfrequentie en een interne teller verschijnt.

Grondslag liggen aan de "versnelling na verloop van tijd":

Het toont de versnelling van de laatste 5 seconden de tijd. Na het indrukken van STOP een raam van 1,28 sec (verticale zwarte staven) is.

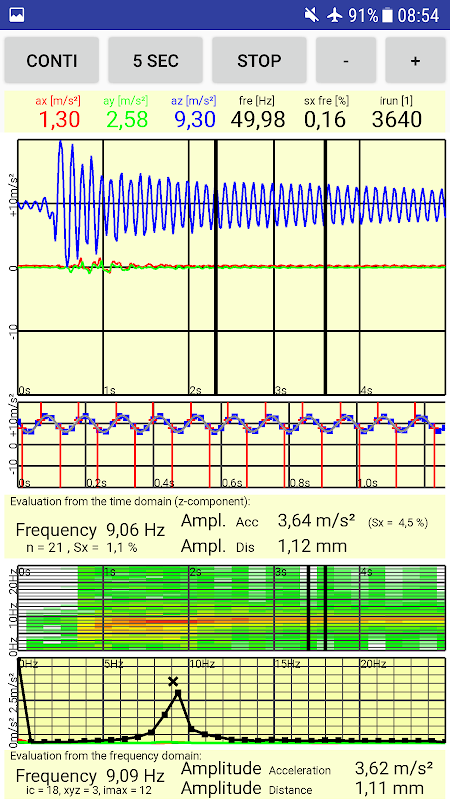

in PRO-versie: het venster kan worden verplaatst door ±. Na dubbeltikken op het gebied blijkt twee keer zo groot, volgens een andere dubbel-tip wordt verder verminderd. Veeg opwaartse verhoogde vegen vermindert de vergroting.

Grondslag liggen aan de "grootste van de drie versnelling component in de tijd":

Het toont de versnelling component met de maximale versnelling variatie. het zoomvenster van 1,28 sec. Aangetoond is bijzonder geschikt voor trillingsfrequenties van 1 Hz tot 15 Hz. Het sinusvormig het timingsignaal, de heldere zijn de waarden bepaald. In de diagnostische modus Triggerpoints Sinusapproximationen zichtbaar.

In PRO versie: Na een dubbel-tap op het gebied blijkt twee keer zo groot, volgens een andere double-Tip is opnieuw verlaagd. Veeg opwaartse verhoogde vegen vermindert de vergroting.

Grondslag liggen aan de "time evaluatie, numeriek":

Hier evaluaties vanaf het moment dat domein worden numeriek weergegeven. Dit zijn de frequentie, de amplitude en versnelling de verplaatsing amplitude van de trilling. In de diagnostische modus, wordt het aantal gedetecteerde trillingen weergegeven. Sx een standaarddeviatie. Hoe groter n en kleiner Sx, hoe betrouwbaarder de waarden bepaald. In de versnelling amplitude en een standaarddeviatie gegeven. De berekening wordt uitgevoerd door het minimaliseren van de fout pleinen.

Grondslag liggen aan de "FFT na verloop van tijd":

Hier is een schreef de versnelling spectrum wordt getoond in de tijd. was de laatste 5 seconden. Het venster zoom is gemarkeerd.

In proversie: in dubbeltikken op het gebied blijkt twee keer zo groot, volgens een andere dubbel-tip wordt verder verminderd. Veeg opwaartse verhoogde vegen verlaagt de intensiteitsschaal.

Grondslag liggen aan de "FFT, grafisch":

Het toont de FFT spectrum binnen de zoom venster. De zwarte kromme de resulterende versnelling van de drie componenten.

In proversie: Na een dubbel-tip op het veld blijkt twee keer zo groot, volgens een andere dubbel-tip wordt verder verminderd. Veeg opwaartse verhoogde vegen vermindert de vergroting.

Hieronder ligruimte "FFT, numeriek":

Het is de numerieke uitgang van de FFT spectrum binnen de zoom venster. Het maximum van de FFT wordt aangekruist. Frequentie, maximale waarde van de versnelling en amplitude worden uitgevoerd.
