vibration analysis pro

การเร่งความเร็วและความมุ่งมั่นของความถี่ที่เกี่ยวข้องของการเร่งความเร็วการสั่นสะเทือนและสั่นสะเทือนของคลื่น

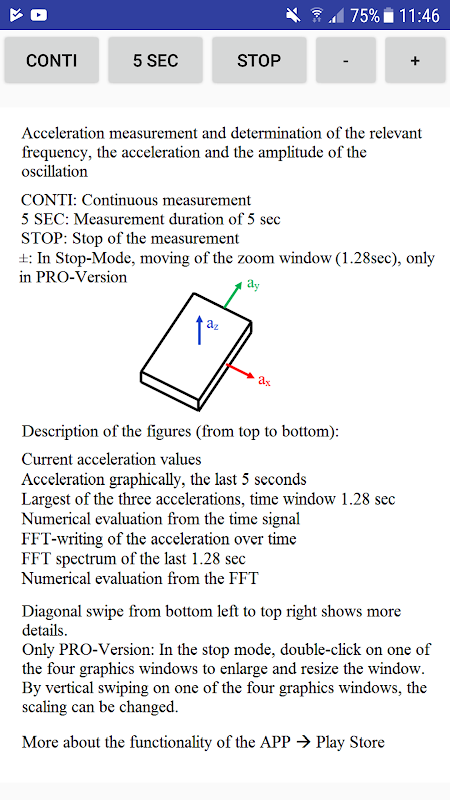

คำอธิบายของปุ่มค่าใช้จ่าย

คอนติ: การวัดอย่างต่อเนื่อง

5 ก.ล.ต. วัดเวลาคงที่ 5 วินาทีแล้วหยุดทำงานโดยอัตโนมัติ

STOP: หยุดการวัดนั้นมันเป็นช่วง 5 วินาทีจะแสดง

ย้ายในโหมดหยุดหน้าต่างซูม (1,28sec) ไปทางซ้ายเฉพาะสำหรับรุ่น PRO: -

ย้ายในโหมดหยุดหน้าต่างซูม (1,28sec) ไปทางขวาเท่านั้นสำหรับรุ่น PRO +

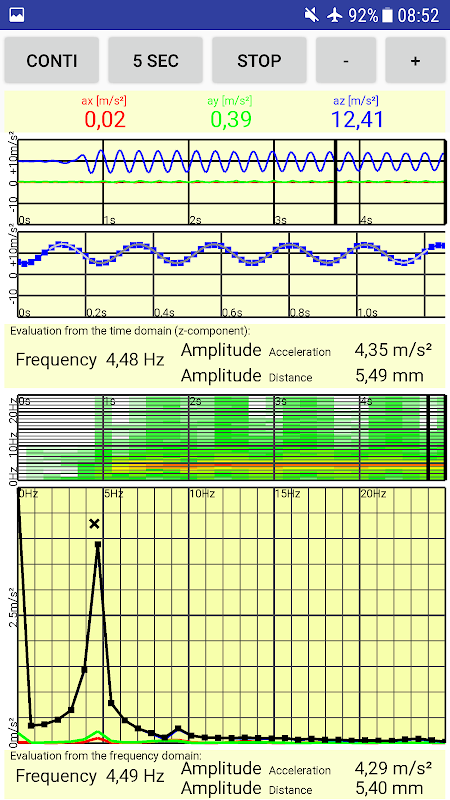

ท่ามกลางปุ่มเจ็ดพื้นที่ตั้งอยู่

ส่วนบน "เร่งตัวเลข":

ความเร่งจะแสดงเป็นค่าตัวเลข ความถี่ในการสุ่มตัวอย่างของโทรศัพท์สมาร์ทมากที่สุดคือ 50 Hz. ถ้าความถี่ที่เกิดขึ้นจริงโดย± 1 เฮิรตซ์แล้วความถี่ที่เกิดขึ้นจริงจะปรากฏ (กระพริบ) เวลาที่ต่างกันจะต้องมีการแก้ไขให้ถูกต้องตาม ค่าที่วัดได้แสดงให้เห็นตัวเลขได้รับการแก้ไขโดยอัตโนมัติ

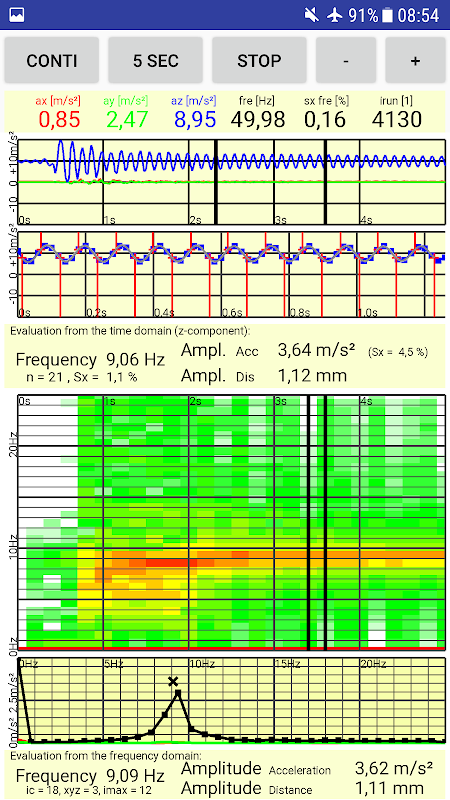

ในการดำเนินการเช็ด "จากด้านล่างซ้ายไปขวาบน" เป็น app ในโหมดการวินิจฉัย จากนั้นความถี่ที่เกิดขึ้นจริงสุ่มตัวอย่างค่าเบี่ยงเบนมาตรฐานของความถี่และเคาน์เตอร์ภายในจะปรากฏ

พื้นฐาน "การเร่งความเร็วในช่วงเวลา":

มันแสดงให้เห็นการเร่งความเร็วของช่วง 5 วินาทีเมื่อเวลาผ่านไป หลังจากกด STOP หน้าต่าง 1.28 วินาทีใน (แถบสีดำแนวตั้ง) เป็น

ในรุ่น PRO: หน้าต่างที่สามารถเคลื่อนย้ายโดย± หลังจากที่แตะสองครั้งในพื้นที่ก็จะปรากฏขึ้นเป็นครั้งที่สองที่มีขนาดใหญ่ตามไปยังอีกสองครั้งเคล็ดลับมันจะลดลงอีกครั้ง เช็ดเพิ่มขึ้นสูงขึ้นเช็ดลงลดลงขยาย

พื้นฐาน "ที่ใหญ่ที่สุดขององค์ประกอบที่สามในช่วงเวลาเร่ง":

มันแสดงให้เห็นส่วนประกอบเร่งที่มีรูปแบบการเร่งความเร็วสูงสุด หน้าต่างซูม 1.28 วินาที. มันแสดงให้เห็นเหมาะอย่างยิ่งสำหรับความถี่การสั่นสะเทือนของ 1 Hz ถึง 15 Hz. the ไซน์สัญญาณเวลาที่ชัดเจนจะมีค่าที่กำหนด ในการวินิจฉัยจุด Trigger โหมด Sinusapproximationen จะมองเห็นได้

ในรุ่น PRO: หลังจากแตะสองครั้งในพื้นที่ก็จะปรากฏขึ้นเป็นครั้งที่สองที่มีขนาดใหญ่ตามไปยังอีกสองครั้งเคล็ดลับมันจะลดลงอีกครั้ง เช็ดเพิ่มขึ้นสูงขึ้นเช็ดลงลดลงขยาย

พื้นฐาน "การประเมินผลเวลาเป็นตัวเลข":

นี่คือการประเมินผลจากโดเมนเวลาที่จะแสดงตัวเลข เหล่านี้เป็นความถี่กว้างเร่งความเร็วและความกว้างรางของการสั่น ในโหมดการวินิจฉัยจำนวนแนบแน่นที่ตรวจพบจะปรากฏ sx เป็นส่วนเบี่ยงเบนมาตรฐาน n ที่มากขึ้นและน้อย Sx ที่มีความน่าเชื่อถือมากขึ้นมีค่าที่กำหนด ในการเร่งความกว้างและส่วนเบี่ยงเบนมาตรฐานจะได้รับ การคำนวณจะดำเนินการโดยการลดข้อผิดพลาดสี่เหลี่ยม

พื้นฐาน "FFT เมื่อเวลาผ่านไป":

นี่คือการเขียนสเปกตรัมเร่งจะปรากฏเมื่อเวลาผ่านไป เป็นตัวแทนของช่วง 5 วินาที หน้าต่างซูมเป็นไฮไลต์

ในรุ่น PRO: ในแตะสองครั้งในพื้นที่ก็จะปรากฏขึ้นเป็นครั้งที่สองที่มีขนาดใหญ่ตามไปยังอีกสองครั้งเคล็ดลับมันจะลดลงอีกครั้ง เช็ดเพิ่มขึ้นสูงขึ้นเช็ดลงลดขนาดความเข้ม

พื้นฐาน "FFT กราฟิก":

มันแสดงให้เห็นสเปกตรัม FFT ภายในหน้าต่างการซูม เส้นโค้งสีดำคือการเร่งความเร็วผลลัพธ์ของทั้งสามองค์ประกอบ

ในรุ่น PRO: หลังจากสองเคล็ดลับในสนามก็จะปรากฏขึ้นเป็นครั้งที่สองที่มีขนาดใหญ่ตามไปยังอีกสองครั้งเคล็ดลับมันจะลดลงอีกครั้ง เช็ดเพิ่มขึ้นสูงขึ้นเช็ดลงลดลงขยาย

ด้านล่างนอนพื้นที่ "FFT ตัวเลข":

มันคือผลลัพธ์ที่ตัวเลขของสเปกตรัม FFT ภายในหน้าต่างการซูม สูงสุดของ FFT ถูกทำเครื่องหมายโดยการจ่ายบอล ความถี่ค่าสูงสุดของการเร่งความเร็วและความกว้างที่มีเอาท์พุท
