BendPro — Conduit Bender Calc

Kalkulator gięcia przewodów stworzony dla czynnych elektryków. Odsadzenia, siodła, króćce, odchylenia, odchylenia toczne — wszystkie popularne zagięcia z obliczeniami, oznaczeniami i przejrzystym diagramem na jednym ekranie. Wbudowane wartości wzmocnienia i podbicia dla giętarek Klein, Greenlee, Ideal i Gardner. Dołączona tabela wypełniania przewodów NEC Rozdział 9.

KALKULATOR GINANIA PRZESUNIĘTEGO

Wprowadź głębokość odsunięcia, wybierz kąt (10°, 22,5°, 30°, 45°, 60°), a BendPro wyświetli odległość między zagięciami, skurcz, mnożnik i diagram z opisami. Dotknij dowolnego zapisanego odsunięcia, aby przeliczyć je pod nowym kątem.

SIODŁA 3-PUNKTOWE I 4-PUNKTOWE

Omijaj przeszkodę bez zgadywania. Wprowadź głębokość siodła i szerokość przeszkody — BendPro zwróci kąty środkowe i zewnętrzne zagięcia, odstępy między oznaczeniami i skurcz. Diagram przedstawia przeszkody, znaki i kąt każdego zagięcia.

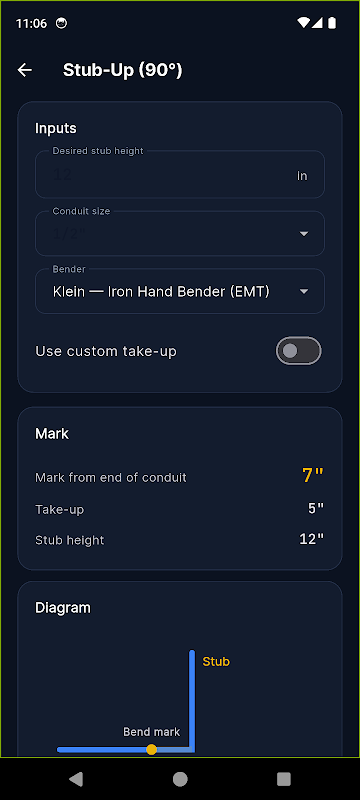

KALKULATOR ODSTĘPU 90°

Wybierz giętarkę (Klein, Greenlee, Ideal, Gardner Bender) i rozmiar rury — naciąg jest odczytywany bezpośrednio z tabeli producenta. Odejmij od wysokości czopu, aby uzyskać znak od końca rury. Niestandardowy naciąg, jeśli giętarka nie jest wymieniona.

ODSUNIĘCIE ODSTĘPU I PRZESUNIĘCIA

Wprowadź wysokość i odległość odskoku — BendPro zwraca kąt odskoku, przesuw rury i diagram. Odsunięcia przesuwu obsługują przebieg poziomy I pionowy w tym samym zagięciu, z wyraźnie oznaczonym kątem przechyłu i rzeczywistym odsunięciem.

WYPEŁNIENIE PRZEWODU — NEC ROZDZIAŁ 9

Wybierz materiał rury (EMT, IMC, sztywny, PVC) i rozmiar, dodaj przewody THHN/THWN lub XHHW, sprawdź procent wypełnienia z wyraźnie oznaczonym limitem NEC (53/31/40%). Przepełnienie jest oznaczone na czerwono.

SZYBKI PRZEWODNIK

Tabele nachylenia i wzmocnienia dla każdej obsługiwanej giętarki, a także tabela mnożnika offsetu (10° → 6,0, 22,5° → 2,6, 30° → 2,0, 45° → 1,4, 60° → 1,2) — wartości zapisane na naklejce na giętarce lub w telefonie.

HISTORIA I ULUBIONE

Każde obliczenie jest zapisywane automatycznie. Dodaj zakładkę do tych, które ponownie uruchomisz. Dotknij dowolnego zapisanego wpisu, aby go ponownie otworzyć, zmienić wartość lub udostępnić wynik praktykantowi.

CALE LUB METRYCZNE

Ułamki imperialne („12-3/16””) domyślnie. Przełącz metrykę w ustawieniach na milimetry. Odliczenia giętarki są przeliczane na bieżąco.

TRYB CIEMNY

Domyślny ciemny motyw — przyjemniejszy dla oczu w piwnicy, na strychu, na dachu o zachodzie słońca.

PREMIUM — JEDNORAZOWY ZAKUP ZA 3,99 USD

Usuń wszystkie reklamy, nieograniczona liczba ulubionych, nieograniczona historia, niestandardowe profile giętarki, eksport diagramów. Jedna płatność, dożywotni dostęp. Bez subskrypcji.

PRYWATNOŚĆ

Każde obliczenie jest zapisane na Twoim urządzeniu. Bez kont, bez chmury, bez śledzenia. Deinstalacja usuwa wszystko.

BendPro jest dla elektryków, którzy chcą szybko uzyskać odpowiedzi — a nie kolejnego podręcznika pełnego tabel. Przed rozpoczęciem gięcia sprawdź każdy pomiar z odliczeniem wytłoczonym na stopce giętarki. Tylko do celów szacunkowych.
