Branch Pipe Layouts

Rozgałęziony układ rur Kompilacja aplikacji w celu uzyskania układu płaskiego wzoru lub układu produkcyjnego dla zwykłej rury lub skorupy, przecięcia rury między rurami pod kątem 90 stopni przy jednakowej średnicy, przecięcia rur między rurami pod kątem 90 stopni. o nierównej średnicy z odległością przesunięcia, przecięcie rury lub dyszy do stożka pod kątem 90 stopni lub przecięcie rury lub dyszy do stożka z osią równoległą.

Zaleca się podanie średniej wartości dla layoutu.

Ta aplikacja służy również do układania rur odgałęzionych do rur, cięcia gałęzi rurowych, odgałęzień trójników rurowych, formacji rurowej Y i opiera się na formule cięcia gałęzi rurowej.

Układ zapewnia szerokość i długość płaskiej płyty oraz 12 części, 24 części, 36 części, 48 części, 96 części lub można wprowadzić ręcznie pożądaną wartość dla rozplanowania płaskiego wzoru rury odgałęzionej.

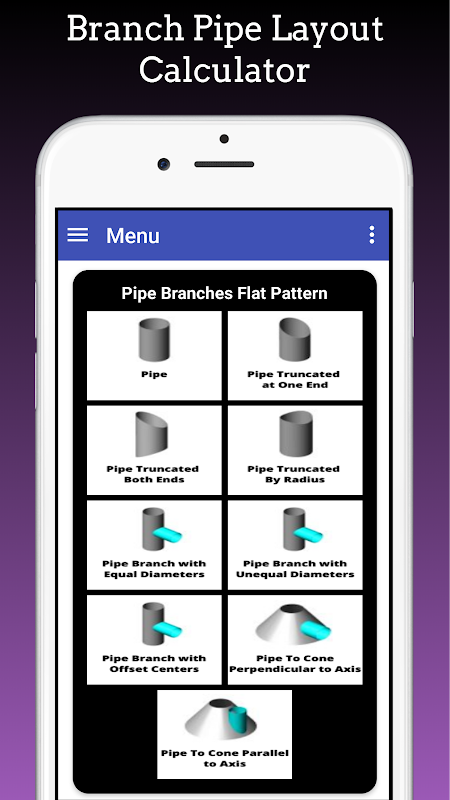

Ta aplikacja zawiera następujące opcje układu płaskiego wzoru lub wykonania:

1. Układ rury lub powłoki. - W tej funkcji obliczany jest płaski wzór rury lub skorupy. Ma opcję Liczba części i Liczba poziomów, aby uzyskać układ rur. W tym danych wejściowych jest wymagana średnica i wysokość rury lub powłoki. Układ zapewnia szerokość i długość płyty płaskiej.

2. Rura lub cylinder ścięty pod kątem w górnej części. - W tej rurze lub cylindrze jest ścięty pod kątem. Musimy podać wartość wejściową jako średnicę rury, dużą wysokość boku i małą wysokość boku.

3. Rura lub cylinder obcięty pod kątem u góry i u dołu - W tej rurze lub cylindrze jest ścięty pod kątem zarówno u góry, jak i u dołu. Musimy podać wartość wejściową jako średnicę rury, wysokość środka rury, kąt górny rury, kąt dolny rury.

4. Rura lub cylinder obcięty u góry z pewnym promieniem - W tej rurze lub cylinder jest obcięty z pewnym promieniem u góry rury lub cylindra. Musimy podać wartość wejściową jako średnicę rury, wysokość środka rury, promień górnej części rury.

5. Przecięcie rury do rury LUB przecięcie cylindra z cylindrem pod kątem 90 stopni. o jednakowej średnicy - w tej gałęzi powstaje przez przecięcie dwóch cylindrów lub rur. Rura odgałęziona lub cylinder ma 90 stopni. o równej średnicy rury odgałęzionej i głównej. Musimy podać wartość wejściową jako średnicę rury głównej lub odgałęzionej, dyszę lub rurę lub odległość cylindra od osi.

6. Przecięcie rury do rury LUB przecięcie cylindra z cylindrem pod kątem 90 stopni. o nierównej średnicy i przesunięciu Odległość - w tej gałęzi jest utworzona przez przecięcie dwóch cylindrów lub rur. Rura odgałęziona lub cylinder ma 90 stopni. mający nierówną średnicę odgałęzienia i rury głównej lub mający pewną odległość przesunięcia. Musimy podać wartość wejściową jako Główną średnicę rury, Średnicę rury odgałęzionej, Rurę lub dyszę lub Odległość środka cylindra od osi i Odległość przesunięcia rury odgałęzionej.

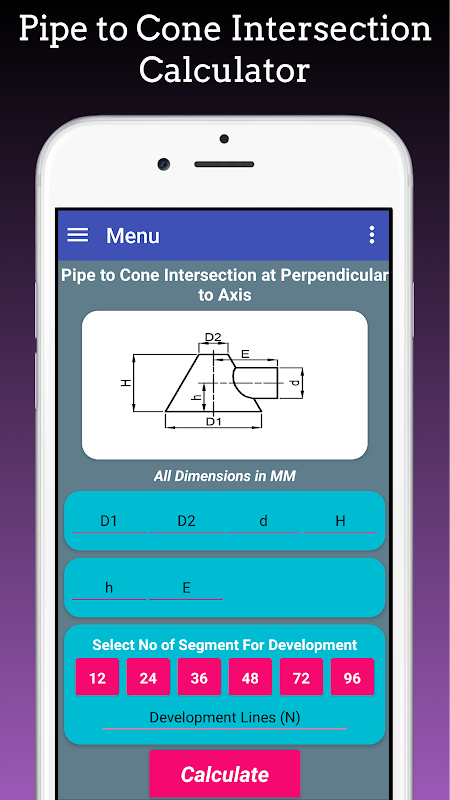

7.Pociąg do stożka LUB stożek do cylindra LUB stożek do dyszy w 90 stopniach. - W tej rurze, dyszy lub cylindrze powstaje interakcja ze stożkiem pod kątem 90 stopni. Musimy podać wartość wejściową jako dużą średnicę boku stożka, małą średnicę boku stożka, wysokość stożka, średnicę rury lub dyszy, wysokość rury lub dyszy od podstawy stożka, rury lub odgałęzienia środka Odległość od osi środkowej.

8. Przecięcie rury do stożka LUB stożek do cylindra LUB Przecięcie stożka do dyszy z osią równoległą - w tej interakcji rury z dyszą lub cylindrem ze stożkiem powstaje na osi równoległej. Musimy podać wartość wejściową jako dużą średnicę boku stożka, małą średnicę boku stożka, wysokość stożka, średnicę rury lub dyszy, wysokość rury lub dyszy od podstawy stożka, rury lub odgałęzienia środka Odległość od osi środkowej.

Rozgałęziona aplikacja układu rur jest szeroko stosowanym narzędziem do produkcji szpul do rur, zbiorników ciśnieniowych, rurociągów i innych urządzeń procesowych, w których ponownie używane jest rozgałęzione połączenie rurowe. Jest to pomocne dla inżyniera rurociągów, inżynierów produkcji, monterów rur, monterów produkcji, inżynierów produkcji, inżynierów jakości, inżynierów ds. Kalkulacji kosztów i szacunków, inżynierów Auto Cad, inżynierów projektantów w dziedzinie produkcji urządzeń procesowych.
