Direct Current Circuit Solver

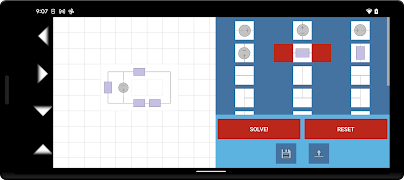

Zaprojektuj i rozwiąż obwód prądu stałego (DC) z następującymi możliwymi elementami:

- źródła zorientowane

- rezystory

- skrzyżowania

- przewody

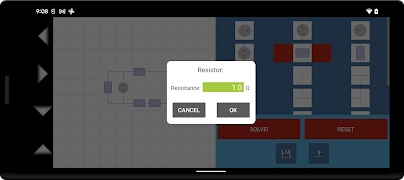

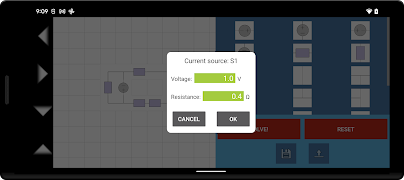

Dla każdego źródła wprowadź generowane napięcie i rezystancję wewnętrzną. Dla każdego rezystora proszę podać wartość rezystancji.

Nieważne, jak skomplikowany jest Twój obwód, znajdziemy Twoje prądy i moce!

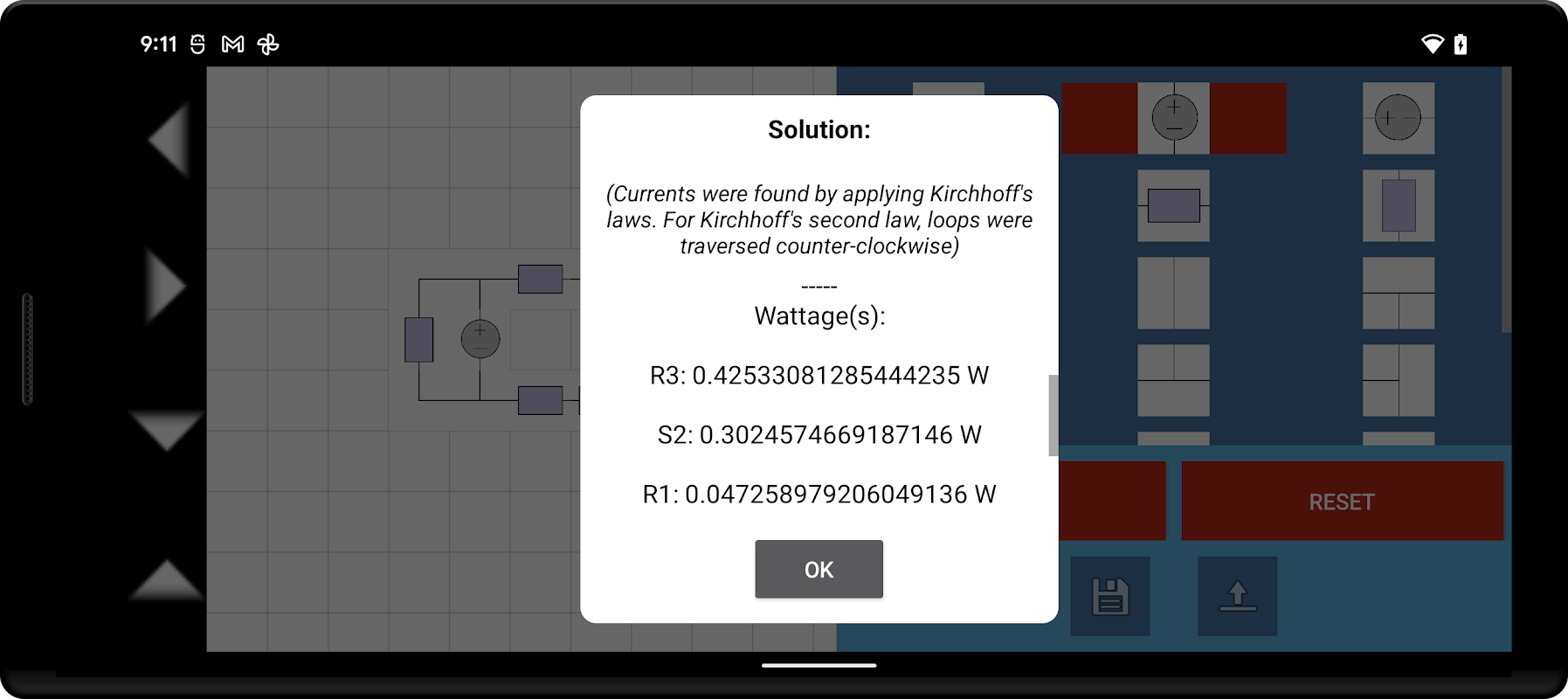

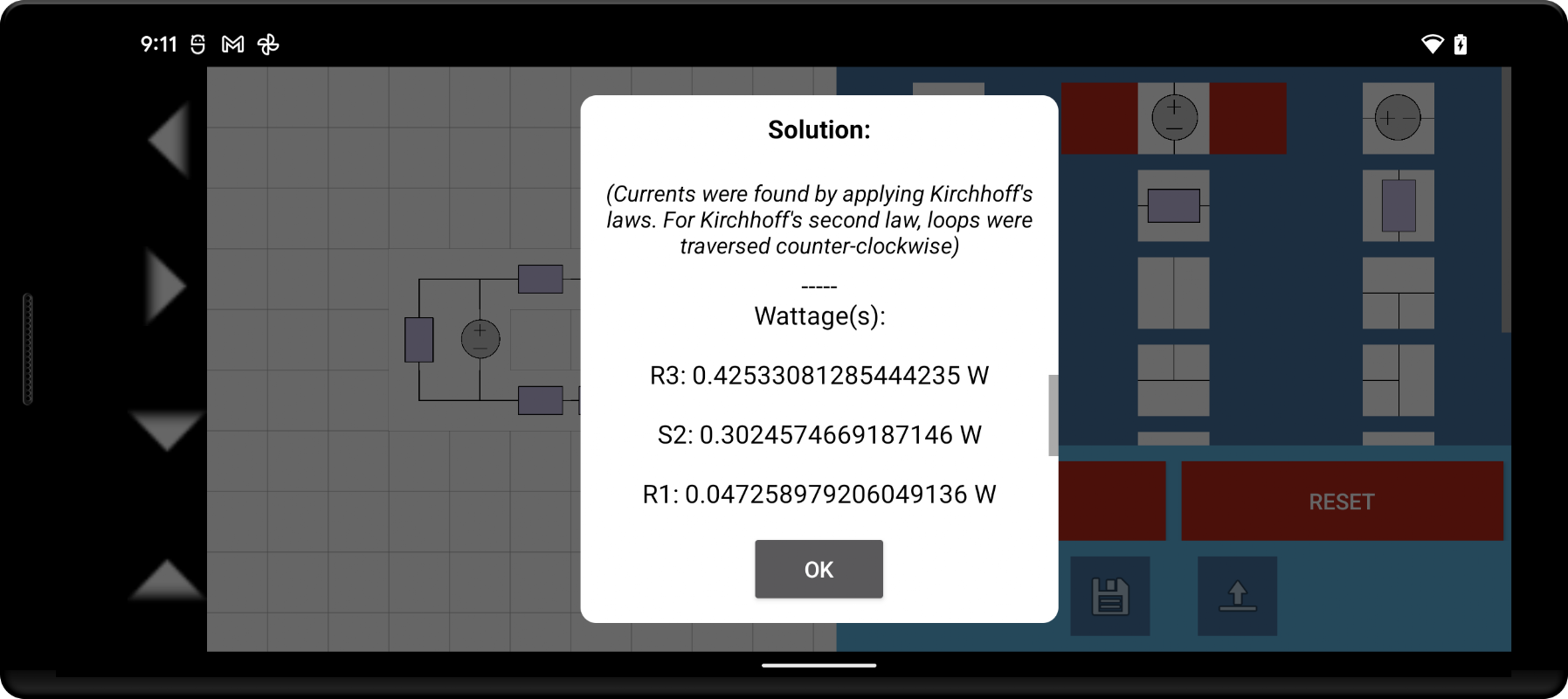

Jeśli obwód jest prosty (pojedyncza pętla), stosujemy prawo Ohma (U = R x I) i znajdujemy prąd. Następnie znajdujemy moc ze wzoru P = U x I = R x I^2.

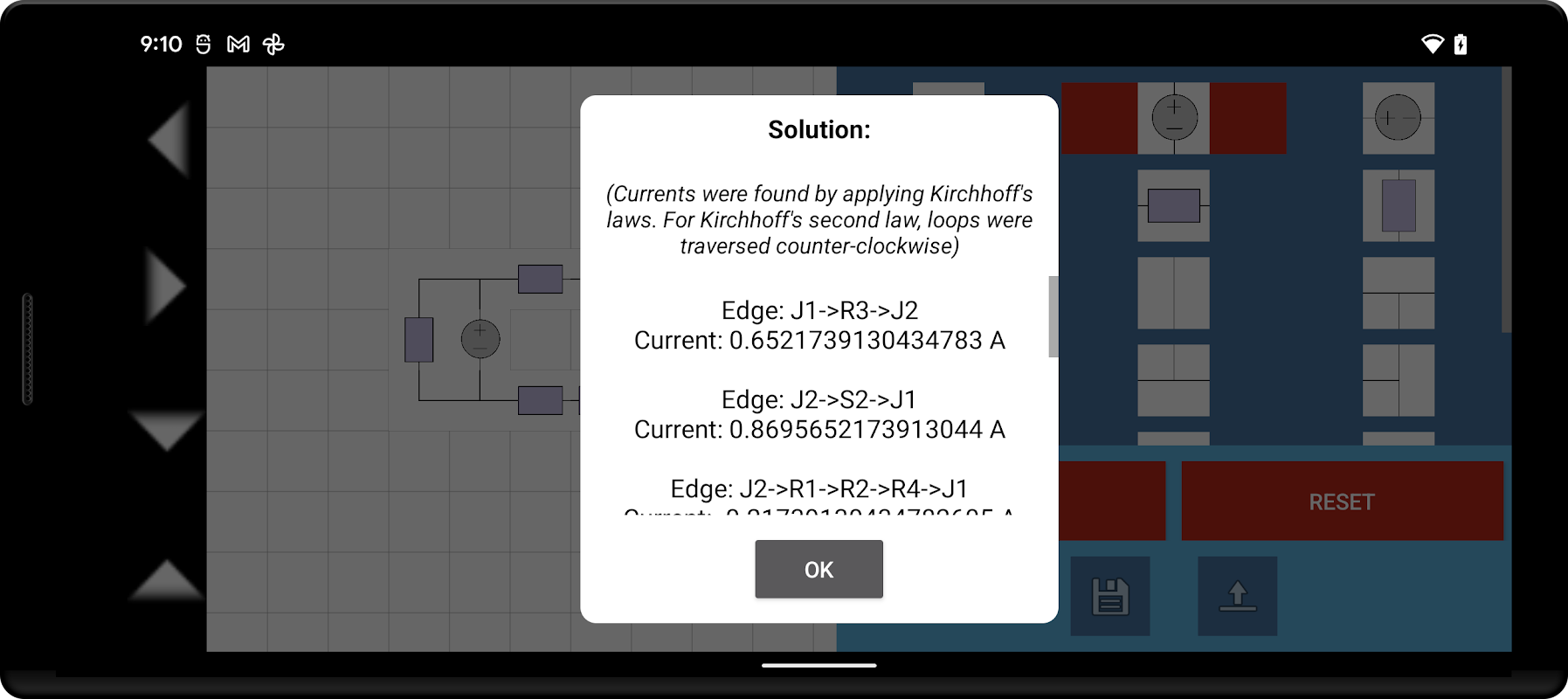

Jeśli obwód jest złożony, stosując algorytmy wykresów do izolowania prostych pętli w obwodzie, a następnie korzystając z pierwszego i drugiego prawa Kirchhoffa, wyodrębniamy układ równań liniowych, których zmiennymi są dokładnie te prądy, które chcesz poznać. Następnie rozwiązujemy system i pokazujemy rozwiązanie!

W przypadku jakichkolwiek pytań lub zgłoszeń błędów prosimy o kontakt mailowy pod adresem [email protected]. Dziękuję!
