Интернет-термометр-реле MP3504

Вы хотите узнать температуру в вашем доме через Интернет и включить обогреватель, если необходимо? Это можно сделать при помощи этого устройства!

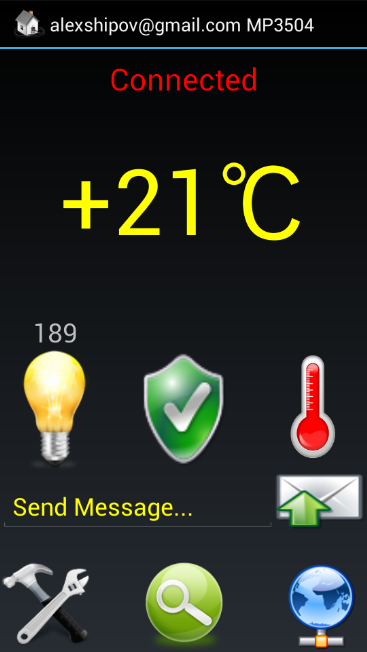

Естественно, для его работы требуется постоянное подключение к Интернету. Но это может быть и мобильный интернет, и интернет без статического адреса - простая настройка и модуль автоматически подключается к облачному сервису. Вы начинаете получать информацию о температуре и управлять электроприборами сразу после включения, находясь в любой точке мира, где есть Интернет с помощью бесплатного приложения для Андроид.

К встроенному в модуль электромагнитному реле, вы можете подключить любой электроприбор: двигатель, насос, нагреватель, вентилятор, электромагнитный замок... Не забывайте только про допустимую мощность!

Особенности

Работа модуля построена на технологии MQTT.

Принцип работы

Основан на технологии MQTT, которая очень похожа на общение в чате. Только общаются не люди, а устройства. Одно из них - наш модуль, создает TOPIC на определенном сайте в котором сообщает всем заинтересованным свою температуру, состояние выходного реле или логического входа. Другие устройства, например ваш смартфон с установленным приложением подписывается на этот TOPIC в процессе настройки приложения и получает возможность общения с нашим модулем. К одному модулю МР3504 может быть подключено много Андроид-устройств.

Функции

Модуль позволяет удаленно через Интернет:

получать значение температуры с цифрового датчика DS18B20

управлять выходным электромагнитным реле с допустимыми параметрами 250В/10А

видеть состояние кнопки, концевика и т.п., подключенного параллельно цифровому датчику

Считать в минутах время работы электрической нагрузки, подключенной к выходному реле

Режимы работы устройства

Настройка.

После подачи питания в течении первых 2 секунд закоротите контакты датчика температуры и подержите их в таком состоянии примерно 10 секунд. При этом синий светодиод должен коротко вспыхивать 1 раз в секунду

Работа.

Включите питание модуля. Кнопка, параллельная датчику температуры должна быть разомкнута. Если модуль подключен к Интернету, то он отправляет данные и получает команды из-вне.

Вы так же можете использовать модуль из сторонних программ при помощи простых AT команд:

Модуль поддерживают следующие команды:

!GetAll - получить все параметры

!GetC - получить температуру

!GetS - получить состояние геркона (стоит параллельно DS1820)

!SetR0_1 - включить первое реле

!SetR1_1 - выключить первое реле

!SetR0_2 - включить второе реле

!SetR1_2 - выключить второе реле

!GetTopic - дать название топика к которому подключено устройство

Команды отправляются на IP адрес устройства по протоколу UDP на порт 7777
