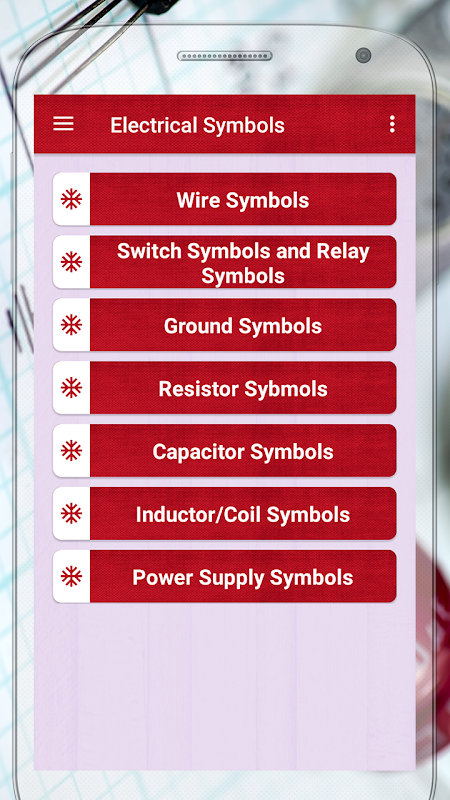

Electrical Symbols

สัญลักษณ์ไฟฟ้าใช้แทนอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ต่างๆในแผนผังของวงจรไฟฟ้าหรืออิเล็กทรอนิกส์ นักเรียนไฟฟ้าและผู้เรียนสามารถทราบเกี่ยวกับสัญลักษณ์ทั้งหมดพร้อมคำอธิบายโดยใช้แอพนี้

ดูสัญลักษณ์ของ

- สายไฟฟ้า

- สายเชื่อมต่อ

- สวิตช์สลับ SPST และ SPDT

- สวิตช์ DIP

- รีเลย์ SPST

- รีเลย์ SPDT

- จัมเปอร์

- สะพานประสาน

- พื้นดิน

- กราวด์แชสซี

- Digital / Common Ground

- ตัวต้านทาน (IEEE)

- ตัวต้านทานทริมเมอร์

- เทอร์มิสเตอร์

- ตัวต้านทานภาพถ่าย I ตัวต้านทานขึ้นอยู่กับแสง (LDR)

- สัญลักษณ์ไดโอด Varactor

- ไดโอดอุโมงค์

- ไดโอดเปล่งแสง (LED)

- โฟโตไดโอด

- ทรานซิสเตอร์สองขั้ว NPN และ PNP

- ทรานซิสเตอร์ดาร์ลิงตัน

- JFET-N ทรานซิสเตอร์

- JFET-P ทรานซิสเตอร์

- ทรานซิสเตอร์ NMOS

- ทรานซิสเตอร์ PMOS

- เครื่องยนต์

- หม้อแปลงไฟฟ้า

- กระดิ่งไฟฟ้า

- Buzzer

- ฟิวส์

- ไมโครโฟน

- mnverler อนาล็อกเป็นดิจิตอล (ADC)

- ตัวแปลงดิจิตอลเป็นอนาล็อก (DAG)

- คริสตัลออสซิลเลเตอร์

- เสาอากาศ I เสาอากาศ

- เสาอากาศไดโพล

- ไม่ใช่ประตู (อินเวอร์เตอร์)

- และประตู

- ประตู NAND

- หรือประตู

- ประตูนอ

- ประตู XOR

- D Flip-Flop

- Multiplexer / Mux 2 ถึง 1

- Multiplexer / Mux 4 ถึง 1

-De มัลติเพล็กเซอร์ / Demux 1 ถึง 4

สัญลักษณ์การวาดภาพไฟฟ้า

แผนผังวงจรไฟฟ้าและสัญลักษณ์

ป้ายไฟฟ้าและสัญลักษณ์

สัญลักษณ์ชิ้นส่วนอิเล็กทรอนิกส์

สัญลักษณ์สวิตช์ไฟฟ้า

สัญลักษณ์ทางไฟฟ้าทั่วไป

สัญลักษณ์ CAD ไฟฟ้า

สัญลักษณ์ไฟฟ้า cad

สัญลักษณ์เบรกเกอร์
