Op Amp Tool – ออกแบบและคำนวณวงจรแอมพลิฟายเออร์ปฏิบัติการ

คู่มือฉบับสมบูรณ์สำหรับวงจรและการคำนวณแอมพลิฟายเออร์ปฏิบัติการ

ไม่ว่าคุณจะเป็นนักเรียน นักประดิษฐ์ หรือวิศวกรอิเล็กทรอนิกส์มืออาชีพ Op Amp Tool มีทุกสิ่งที่คุณต้องการในการออกแบบ คำนวณ และจำลองวงจรอนาล็อกโดยใช้แอมพลิฟายเออร์ปฏิบัติการ (op-amps) แอปนี้มีตัวอย่างวงจรมากกว่า 70 ตัวอย่าง เครื่องคำนวณ และคู่มืออ้างอิงเพื่อช่วยคุณสร้างโปรเจ็กต์ ศึกษาทฤษฎี หรือสร้างต้นแบบระบบอนาล็อก

ใช้เป็นผู้ช่วยออกแบบวงจรแบบพกพา เหมาะสำหรับห้องปฏิบัติการ งานภาคสนาม หรือการเรียนในห้องเรียน

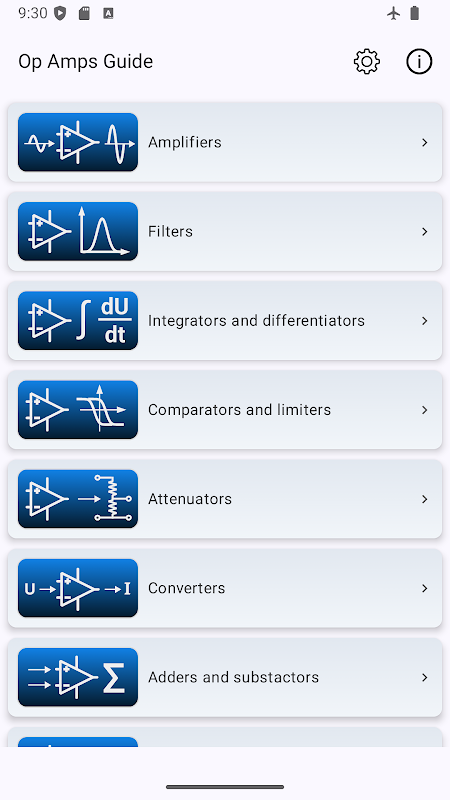

คุณสมบัติและประเภทวงจร:

แอมพลิฟายเออร์

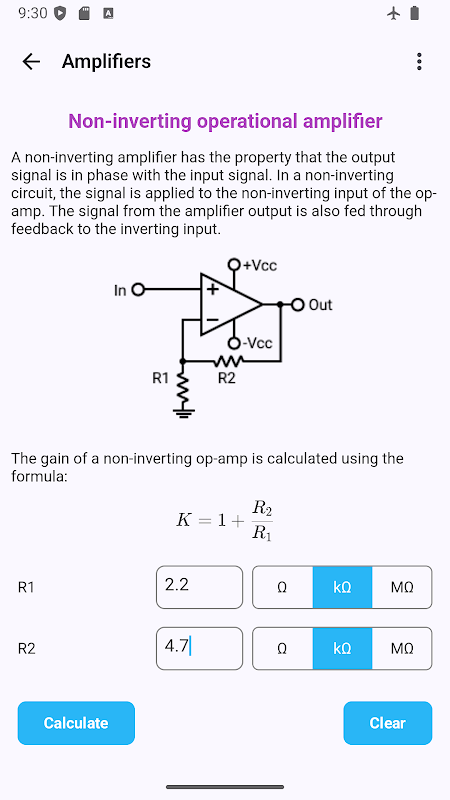

• แอมพลิฟายเออร์แบบไม่กลับเฟสและแบบกลับเฟส

ตัวทวนสัญญาณแรงดัน

• แอมพลิฟายเออร์แบบดิฟเฟอเรนเชียล (มีและไม่มีทีบริดจ์)

• แอมพลิฟายเออร์แรงดันไฟกระแสสลับ

ตัวกรองแบบแอคทีฟ

• ตัวกรองความถี่ต่ำและความถี่สูง (แบบกลับเฟสและไม่กลับเฟส)

• ตัวกรองความถี่ผ่านย่าน

• การออกแบบโดยใช้ไจเรเตอร์

ตัวรวมสัญญาณและตัวหาอนุพันธ์

• ตัวรวมสัญญาณเดี่ยวและคู่

• ตัวหาอนุพันธ์แรงดัน

• การกำหนดค่าผลรวมและผลต่างขั้นสูง

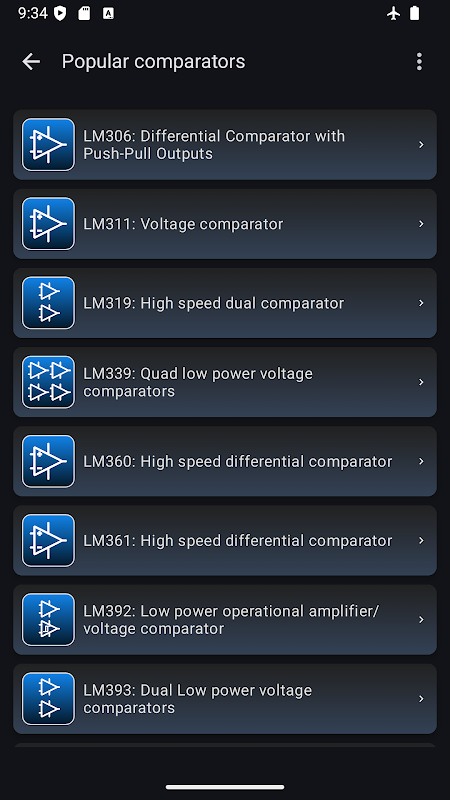

ตัวเปรียบเทียบ

• ตัวเปรียบเทียบมาตรฐาน

• ตัวจำกัด (มี/ไม่มีไดโอดซีเนอร์)

• วงจรทริกเกอร์ RS

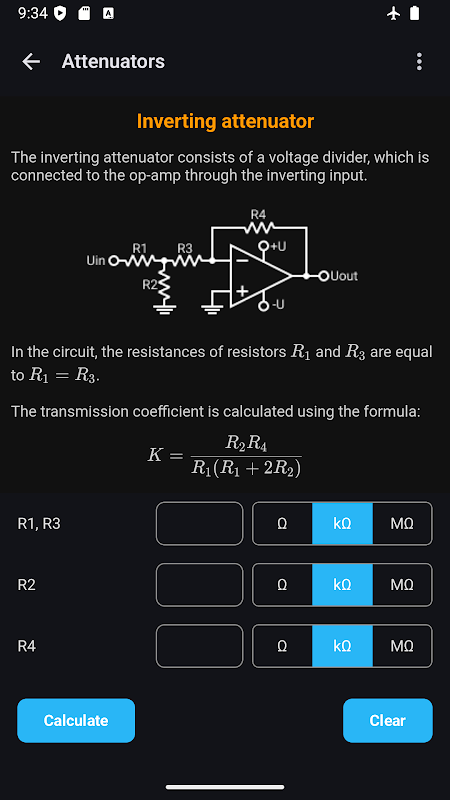

ตัวลดทอนสัญญาณ:

• การกำหนดค่าแบบกลับเฟสและไม่กลับเฟส

ตัวแปลงสัญญาณ:

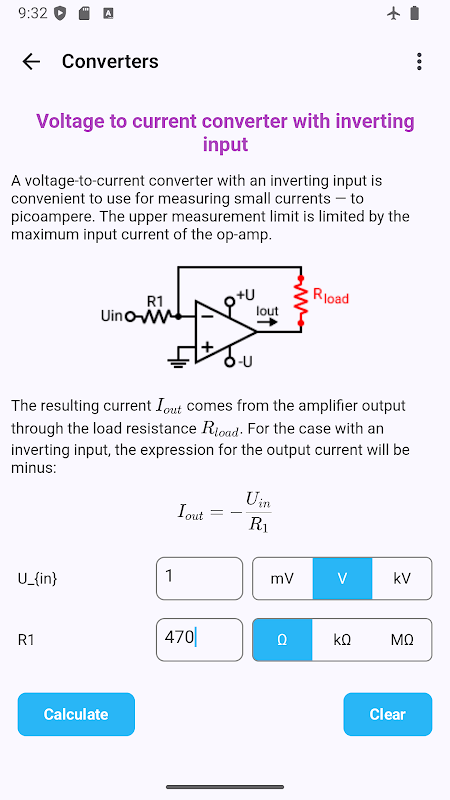

• ตัวแปลงแรงดันเป็นกระแส (แบบกลับเฟส ไม่กลับเฟส และแบบดิฟเฟอเรนเชียล)

ตัวบวกและตัวลบสัญญาณ

• ตัวบวกแบบกลับเฟสและไม่กลับเฟส

• วงจรบวก-ลบ

ลอการิทึมและเอกซ์โพเนนเชียล วงจรขยายสัญญาณ

• วงจรขยายสัญญาณแบบลอการิทึม/เอกซ์โพเนนเชียลที่ใช้ไดโอดและทรานซิสเตอร์

เครื่องกำเนิดสัญญาณคลื่นไซน์:

• ออสซิลเลเตอร์แบบ Op-Amp

• ออสซิลเลเตอร์ที่มีไดโอดในเส้นทางป้อนกลับ

• เครื่องกำเนิดสัญญาณแบบเครือข่ายทวินที

เครื่องกำเนิดสัญญาณพัลส์คลื่นสี่เหลี่ยม

• เครื่องกำเนิดคลื่นสี่เหลี่ยมแบบ Op-Amp

• เครื่องกำเนิดคลื่นสี่เหลี่ยมแบบปรับได้

• เครื่องกำเนิดคลื่นสี่เหลี่ยมแบบปรับปรุง

• การปรับรอบการทำงาน

เครื่องกำเนิดสัญญาณคลื่นสามเหลี่ยม

• เครื่องกำเนิดคลื่นสามเหลี่ยมแบบไม่เชิงเส้น

• เครื่องกำเนิดสัญญาณฟันเลื่อยแบบสมมาตรแปรผัน

• เครื่องกำเนิดคลื่นสามเหลี่ยมแบบเชิงเส้น

• เครื่องกำเนิดคลื่นสามเหลี่ยมแบบเชิงเส้นแบบปรับได้

• เครื่องกำเนิดสัญญาณแรมป์แบบสมมาตรแปรผัน

ส่วนอ้างอิง

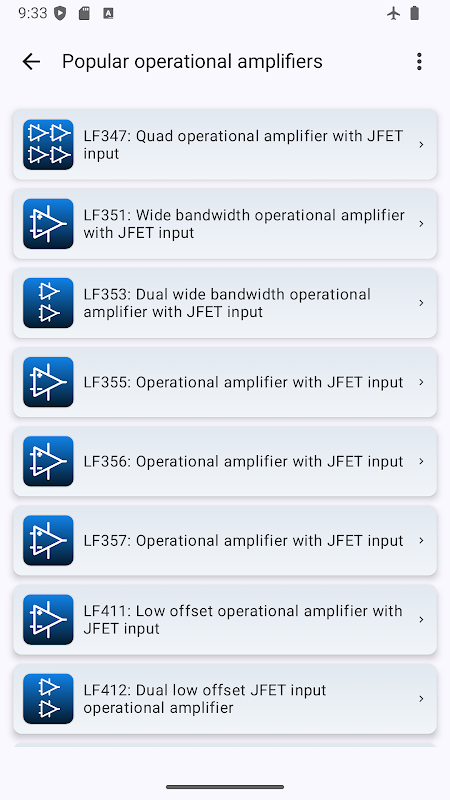

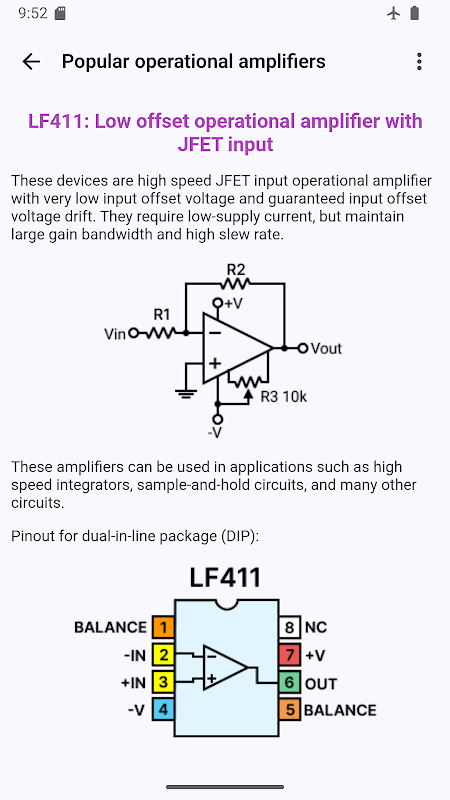

แผนผังขาและคำอธิบายสำหรับตัวขยายสัญญาณและตัวเปรียบเทียบที่นิยมใช้

แอปพลิเคชันนี้มีให้บริการใน 11 ภาษา: อังกฤษ ฝรั่งเศส เยอรมัน อินโดนีเซีย อิตาลี โปแลนด์ โปรตุเกส รัสเซีย สเปน ตุรกี และยูเครน

มีการเพิ่มเครื่องคำนวณและตัวอย่างวงจรใหม่ๆ ในทุกการอัปเดตเพื่อให้แน่ใจว่าแอปยังคงมีความเกี่ยวข้องและมีประโยชน์

ออกแบบวงจรอนาล็อกที่ชาญฉลาดกว่าเดิม—เริ่มต้นใช้งาน Op Amp Tool ได้เลยวันนี้!
