Rubber Bearing Estimating

แอปนี้เป็นวิธีการคำนวณที่ง่ายมากสำหรับการประเมินความแข็งขั้นพื้นฐานของตลับลูกปืนยาง (+/- 1 มม.) ขึ้นอยู่กับฝั่ง (ช่วงความแข็งของฝั่ง: 30-90) และรูปทรง การคำนวณนี้ใช้กับยางธรรมชาติเท่านั้น

ข้อควรสนใจ: ค่าที่คำนวณเป็นเพียงค่าอ้างอิงเท่านั้น! ไม่ยอมรับการรับประกัน การรับประกัน หรือความรับผิด!

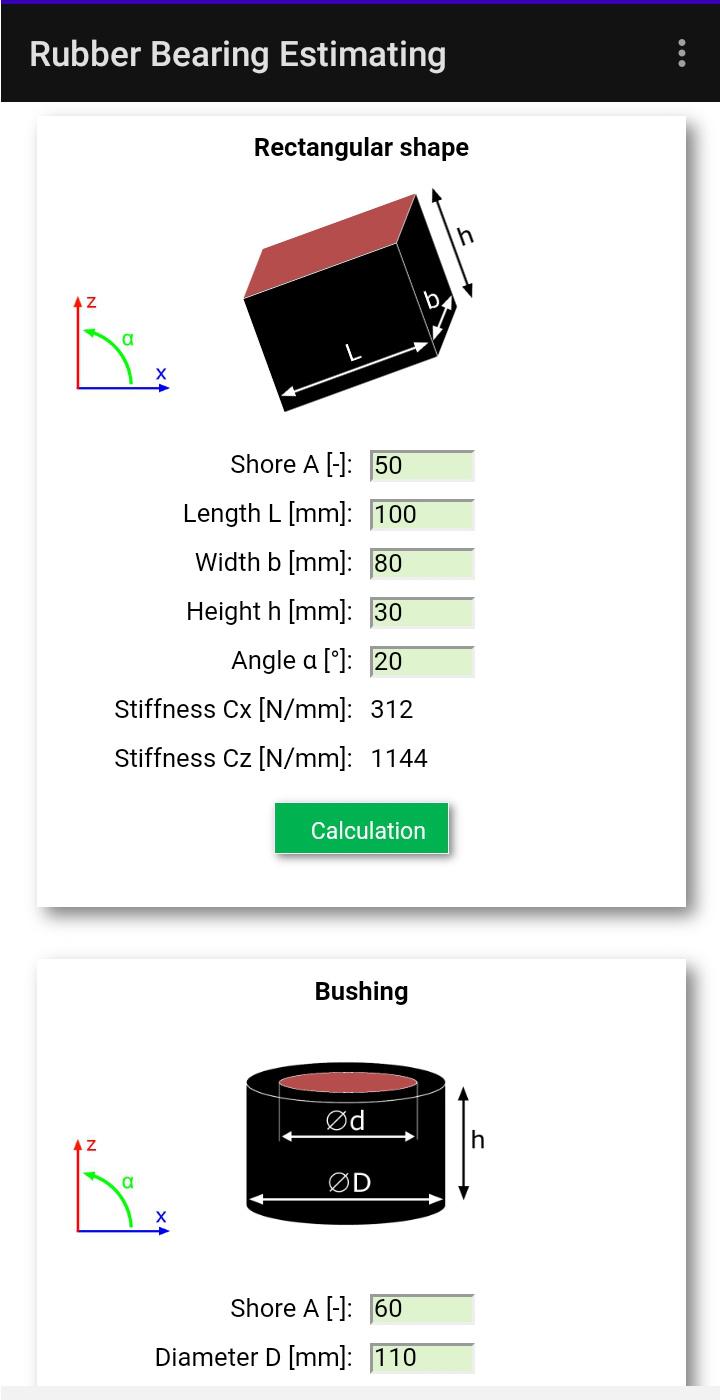

สำหรับการคำนวณรูปร่างวงกลมและสี่เหลี่ยมที่ถูกต้อง อัตราส่วนระหว่างพื้นที่กด (Pi/4*D^2 - สีแดงในภาพร่าง) / พื้นที่ว่าง (Pi*D*h - สีดำในภาพร่าง) < 2,5.

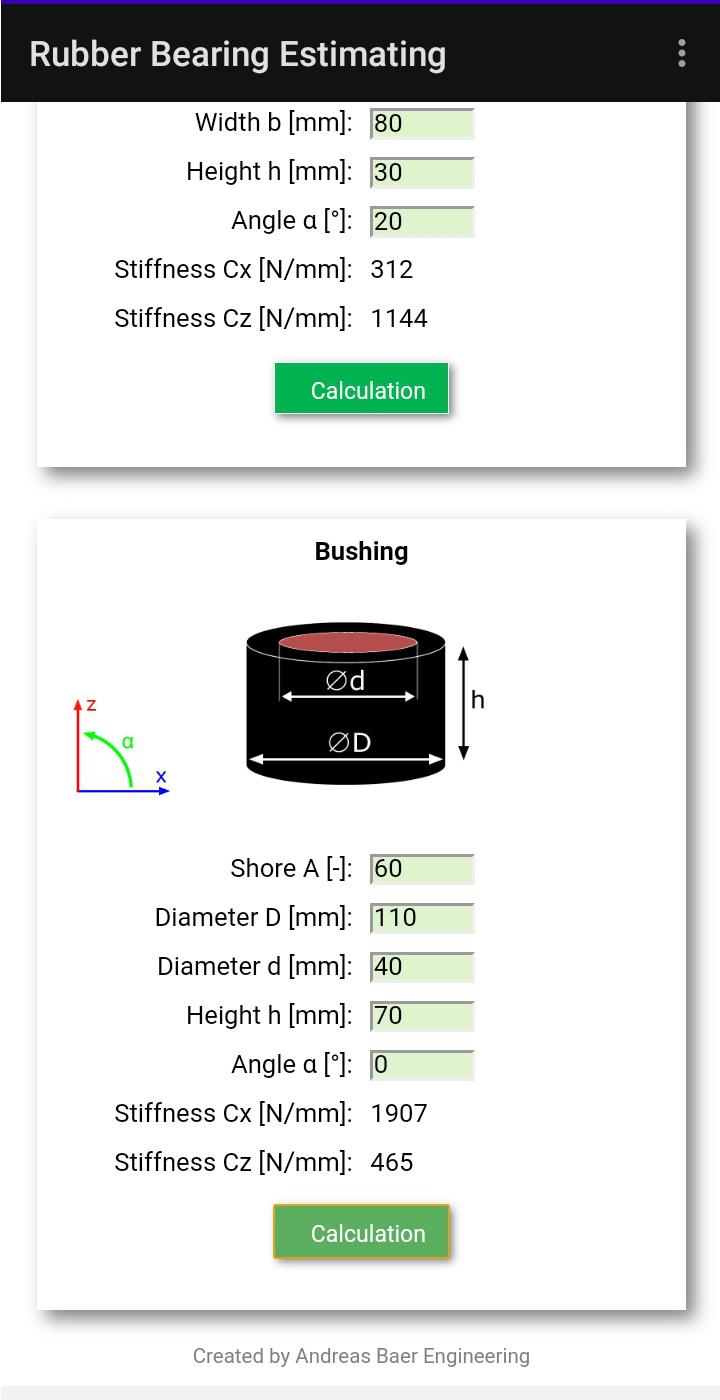

สำหรับรูปร่างบุชชิ่งด้วย อัตราส่วนระหว่างความหนาของยาง (D-d)/2 และความสูง h จะต้อง < 5 หากอัตราส่วนทางเรขาคณิตไม่ถูกต้อง คำเตือนจะปรากฏขึ้นพร้อมกับคำขอให้เปลี่ยนรูปทรง สำหรับรูปร่างบุชชิ่ง - พื้นผิวด้านนอก (Pi/4*D^2) คงที่และพื้นผิวสีแดง (แกน) สามารถเคลื่อนย้ายได้

ความฝืดที่คำนวณได้อาจแตกต่างกันในความเป็นจริง ปัญหาความแม่นยำเกิดจากค่าวัสดุที่ไม่ทราบ อัตราส่วนยางของปัวซองอาจแตกต่างกันระหว่าง 0.45 ถึง 0.49995 (โปรแกรม FEM บางโปรแกรมใช้ 0.475 เป็นค่าเริ่มต้น) ดังนั้นโมดูลัสจำนวนมากและความแข็งในการอัดแรงตึงอาจแตกต่างกันอย่างมาก สามารถกำหนดค่าที่ถูกต้องได้ในห้องปฏิบัติการวัสดุ

อิทธิพลของรัศมี การล้น อุณหภูมิ และพรีโหลดไม่ได้นำมาพิจารณาที่นี่ ดังนั้นจึงแนะนำให้ตรวจสอบการออกแบบสุดท้ายของลูกปืนยางด้วยโปรแกรม FEM
