Термостат с WiFi MP3502

Термостат с управлением через прямое соединение с модулем по технологии Wi-Fi или через домашнюю или корпоративную WiFi сеть. Предназначен для поддержания постоянной температуры в помещении с возможностью настройки температуры поддержания и гистерезиса (точности стабилизации температуры 1-5 градусов Цельсия) через локальную сеть WiFi. А при наличии технической возможности вашего провайдера - доступа в вашу локальную сеть извне, через Интернет, из любой точки мира. Управление термостатом через WiFi удобно там где нагреватель расположен неудобно для ручного управления или отсутствует возможность проложить провода. В качестве пульта управления и индикатора температуры можно использовать смартфон или планшет, установив его в удобном месте дома. Может использоваться для термостатирования пола,инкубатора и др.

Особенности

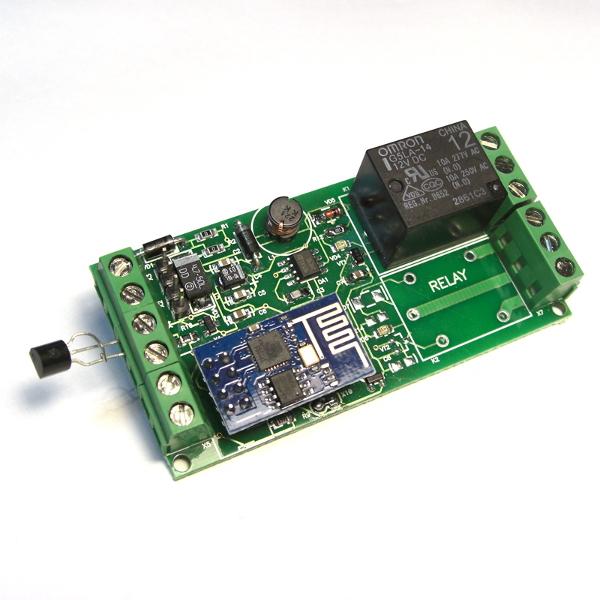

В качестве датчика температуры используется DS18B20, включенный по двухпроводной схеме. Это дает возможность отнести датчик на расстояние до 15 метров от модуля, используя витую пару от Ethernet кабеля.

В настоящий момент реализован режим "Отопление"

Имеется возможность управления и получение температуры из своих программ при помощи AT команд по протоколу UDP порт 7777, для экспериментов можно использовать программу HERCULES UTILITY

Принцип работы

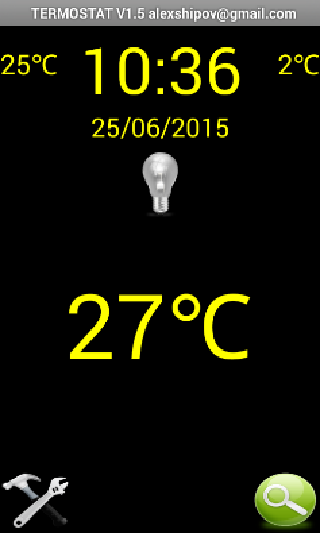

Модуль создает вокруг себя Wi-Fi сеть, либо подключается к существующей. Зная IP адрес модуля в этой сети вы можете управлять им с помощью этой программы Андроид-устройств. Так же вам доступна система АТ-команд, зная которые вы можете получить доступ к управлению модулем из своих собственных приложений, на любой платформе, поддерживающей протокол UDP.

Режимы работы устройства

Точка доступа.

Модуль создает вокруг себя собственную сеть, к которой можно подключиться при помощи смартфона, планшета, РС, ноутбука, Raspberry PI... и управлять модулем

В составе локальной сети. Модуль подключается к сети, созданной WiFi-роутером и доступен как стандартное сетевое устройство по IP адресу, присвоенному ему роутером

Комбинированный.

Модуль одновременно работает как точка доступа и сетевое устройство

Гистерезис термостатирования в версии 1.4 - 1 градус Цельсия

В версии 1.5 гистерезис регулируется в пределах 1-5 градусов Цельсия

Возможность управления и получение температуры внешними программам при помощи AT команд по протоколу UDP порт 7777.

Для проверки можно использовать программу HERCULES UTILITY

АТ-команды модуля.

все команды начинаются с символа ! и заканчиваются

В терминале набирать именно так:

!GetAll - получить все параметры

Ответ:

!LEDON

!TEMP30.00

!TEMPUST30

!GIST0

!SetU22 - установить температуру поддержания 22 градуса, диапазон 1 - 99 градусов Цельсия
