Интернет-термометр MP3507

Вы хотите узнать температуру в вашем доме через Интернет? Контроллер MP3507 на базе модуля ESP8266 может это! Естественно, для его работы требуется постоянное подключение к Интернету и домашний WiFi-роутер. Но это может быть мобильный интернет на даче, интернет без статического адреса... - простая настройка и модуль автоматически подключается к облачному сервису. Объем передаваемых данных минимален, поэтому на трафике вы не разоритесь. Вы получаете информацию о температуре от двух независимых датчиков, находясь в любой точке мира, где есть Интернет с помощью приложения для Андроид. Управление модулем доступно не только через Интернет, но и в локальной WiFi-сети, если вы находитесь рядом. Открытая система команд (API) позволяет управлять модулем не только из нашего приложения но и из других систем, например, популярной OpenHAB, а так же из своей собственной программы или приложения.

Особенности

Работа модуля построена на технологии MQTT. В качестве облачного сервиса используется бесплатный MQTT-сервер iot.eclipse.org

2 независимых канала измерения температуры с цифровыми датчиками DS18B20+

Для питания модуля подойдет USB-разъем компьютера или обычная зарядка 5 Вольт от телефона в таким же разъемом

Один датчик температуры уже установлен, второй необходимо подключить самостоятельно. Подразумевается, что он будет измерять температуру в другом помещении или за окном, например. Поэтому подключить его следует с помощью компьютерного сетевого кабеля "витая пара".

Принцип работы

Основан на технологии MQTT, которая очень похожа на общение в чате. Только общаются не люди, а устройства. Одно из них - наш модуль, создает TOPIC на определенном сайте в котором сообщает всем заинтересованным свою температуру. Другие устройства, например ваш смартфон с установленным приложением подписывается на этот TOPIC в процессе настройки приложения и получает возможность общения с нашим модулем. К одному модулю МР3507 может быть подключено много Андроид-устройств.

Функции

Модуль позволяет удаленно через Интернет:

получать значение температуры от двух цифровых датчика DS18B20

Режимы работы устройства

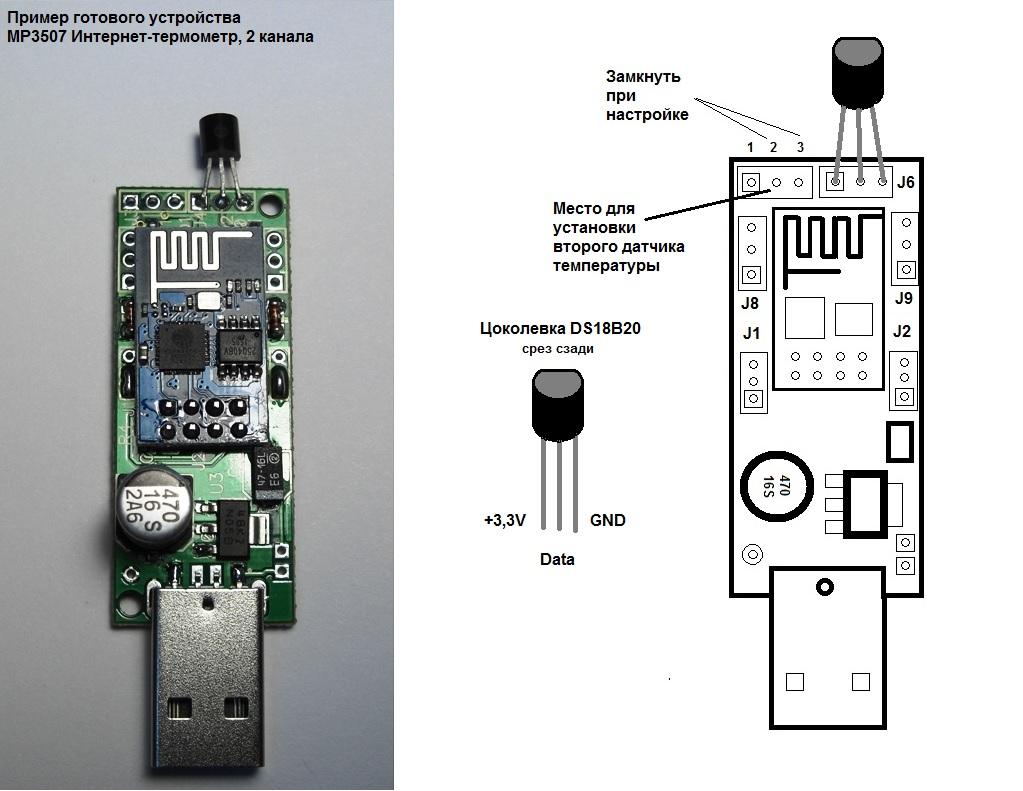

Настройка. После подачи питания в течении первых 3 секунд закоротите контакты датчика температуры 1 (контакты 2 и 3 разъема J3) и подержите их в таком состоянии примерно 10 секунд. При этом синий светодиод должен начать равномерно коротко вспыхивать 1 раз в секунду. Затем подключитесь компьютером к WiFi-сети модуля. Название сети выглядит следующим образом: MQTT_2TEMP V1.6_16497091, где последние цифры - уникальный номер модуля, запишите его на бумагу, он потребуется при настройке приложения. Пароль для сети: 180160180160. После этого запустите программу Конфигуратор. Запишите в модуль название и пароль вашей домашней сети. После этого сбросьте модуль по питанию. После включения он зарегистрируется в вашей сети и будет доступен через Интернет в Андроид-приложении.

Работа.

Подключите второй датчик температуры. Его можно сделать выносным. Рекомендуем использовать витую пару от компьютерных сетей CAT5. Или воспользуйтесь герметичным датчиком, указанным в разделе Сопутствующие товары. Включите питание модуля. Если домашняя сеть имеет выход в Интернет, то модуль начинает передачу данных в "облако" где они становятся вам доступны.

Модуль поддерживают следующие команды:

!GetAll - получить все параметры

!GetC - получить температуру

!GetS - получить состояние геркона (стоит параллельно DS1820)

!SetR0_1 - включить первое реле

!SetR1_1 - выключить первое реле

!SetR0_2 - включить второе реле

!SetR1_2 - выключить второе реле

!GetTopic - дать название топика к которому подключено устройство

Команды отправляются без в конце.

Тестировать можно плагином для Google Chrome MQTTLens, а также можно делать управление из своих программ.
