Criteri-R - E-series Solver

在模擬電路設計中，計算元件值並不簡單，因為它們被量化為所謂的“E 系列”。 Criteri-R 是一種工具，可幫助找出符合各種用戶標準的組件值。

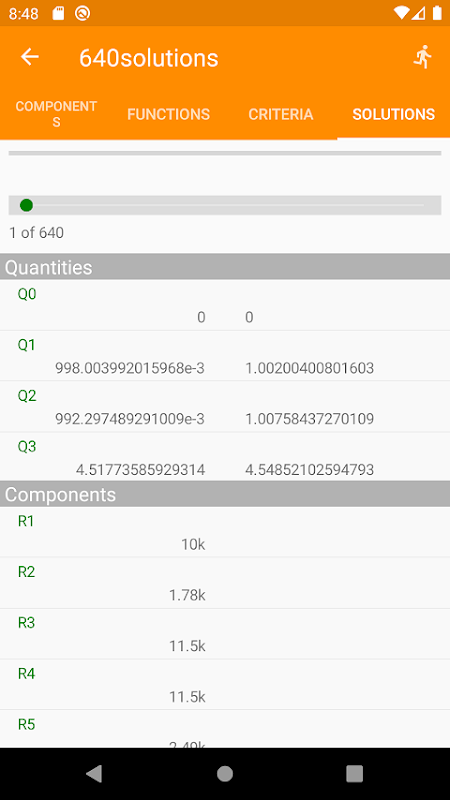

輸入不等式作為標準，而不是方程式，用於確定基於一組分量值的某些量的數學結果是否可以接受並因此找到解決方案。 E 系列中的每個組件值組合都經過測試，看它是否是一個解決方案。通過專有優化加速求解過程。用戶可以限制標準以盡可能地控制物理公差。

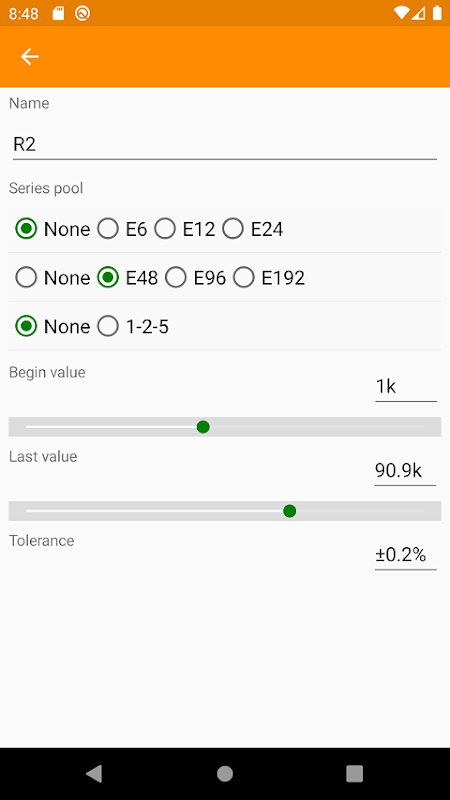

在 Criteri-R 中，您可以定義用於數學表達式的命名組件。您可以用數學術語定義標準來控制物理量值的接受度。您還可以定義函數來幫助簡化數學表達式。

在某些組件具有非零公差的情況下，由於每個組件的 2 個公差值，組件值的每個（主要）組合會進一步演變成值的次要組合。只有當所有這些次要組合導致滿足所有不等式的結果時，該主要組合才會被視為解決方案。此功能稱為極值分析。

Criteri-R 是免費的，但項目（組件/功能/標準）和組件值組合的數量有限。您可以通過應用程序內購買來增加這些項目的數量，並增強其他功能。
