Smart Balancing

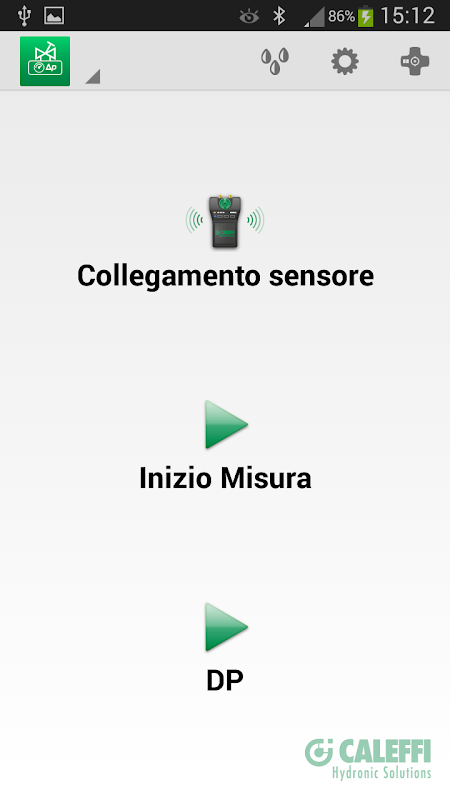

L’app SMART BALANCING consente di effettuare misurazioni di differenza di pressione e di portata collegando, tramite Bluetooth, il proprio dispositivo mobile al misuratore elettronico Caleffi serie 130.

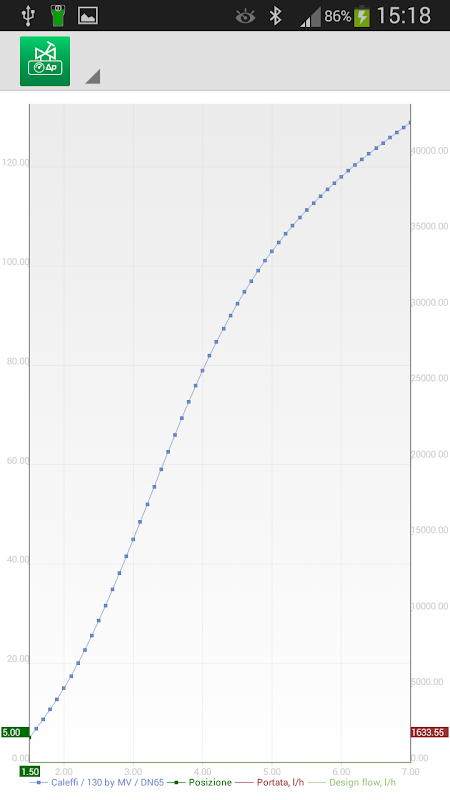

SMART BALANCING permette di effettuare misurazioni secondo differenti metodologie, di visualizzare i risultati e di effettuarne il salvataggio. È possibile inoltre avere la visualizzazione grafica dei risultati ottenuti. Tutti i risultati possono essere esportati su PC in formato Excel per successive analisi o elaborazioni.

La misura delle portate di fluido attraverso le valvole consente al tecnico di effettuare il corretto bilanciamento negli impianti di climatizzazione secondo quanto previsto dal progetto.

L’applicazione include tutti i dati relativi alle valvole di bilanciamento e ai dispositivi di misurazione Caleffi e alle principali valvole di bilanciamento disponibili in commercio.

Funzionamento

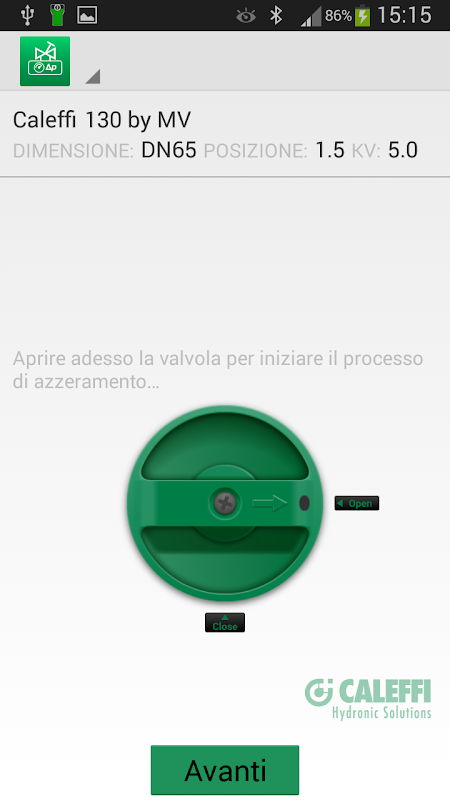

L’operatore sceglie la valvola di bilanciamento desiderata dall’elenco disponibile (produttore, modello, dimensioni e posizione con Kv corrispondente). I dati della valvola e il Δp misurato dal sensore permettono il calcolo della portata che viene visualizzata sullo schermo del dispositivo mobile. Nel caso non fosse disponibile nel database la valvola sulla quale si sta effettuando la misura è comunque possibile inserire manualmente il valore di Kv.

Tipologie di misurazione

È possibile scegliere tra 3 metodi di misura:

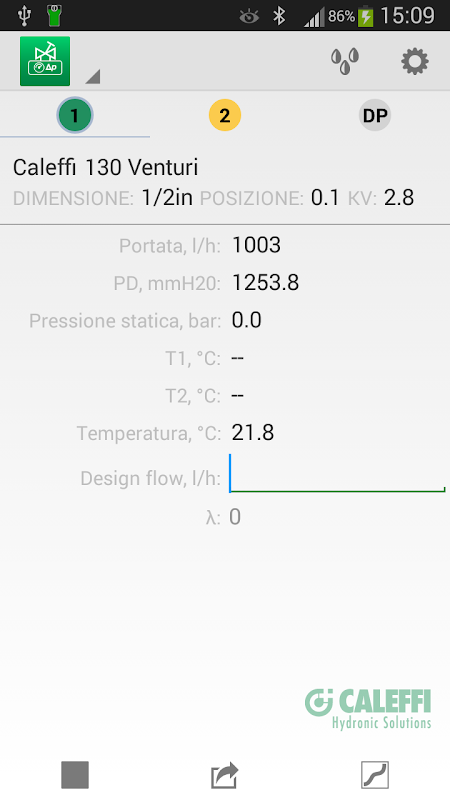

1) Misura a posizione impostata. Viene visualizzato il valore di portata calcolato dal dispositivo in funzione della valvola scelta e della posizione assegnata.

2) Misura a portata impostata. Viene calcolata la posizione da assegnare alla valvola per ottenere il valore di portata desiderato.

3) Semplice misurazione della pressione differenziale. Viene visualizzato a schermo il valore di pressione differenziale misurato dal sensore (utile ad esempio per verificare il corretto Δp di lavoro degli AUTOFLOW);
