Solaflex - hệ thống đo lường kỹ thuật số

Ứng dụng Solaflex được phát triển đặc biệt để đo diện tích. Việc tạo ra một phép đo kỹ thuật số chưa bao giờ dễ dàng đến thế. Ứng dụng này tương thích với máy đo cuộn kỹ thuật số RX5 và máy đo khoảng cách laser LX40 do Solaflex phát triển. Sự kết hợp này cho phép các giá trị đo được truyền trực tiếp từ thiết bị đo sang ứng dụng chỉ bằng một nút nhấn và hiển thị cùng một lúc. Các bản vẽ, bảng và bảng đo được tạo có thể dễ dàng xuất dưới dạng tệp DXF, PDF, CSV và JSON để sản xuất tiếp. Với hệ thống đo lường của Solaflex, dữ liệu của bạn sẽ được số hóa ngay lập tức.

Tính năng cao cấp:

Xuất DXF

Hãy tiết kiệm công sức chuyển các bản phác thảo bằng tay của bạn sang phần mềm CAD - với Solaflex, các bản vẽ được tạo ra có thể được nhập trực tiếp vào các chương trình CAD chỉ bằng vài cú nhấp chuột.

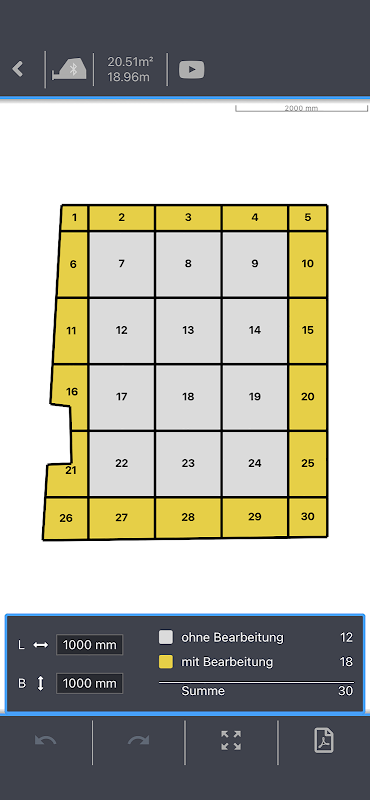

Vụ nổ BOM

Với tính năng cao cấp này, đường viền được tạo sẽ được hiển thị chi tiết. Các bộ phận cần xử lý có thể được hiển thị riêng lẻ và dễ dàng chuyển sang nguyên liệu thô. Danh sách các bộ phận cũng có thể được xuất và gửi dưới dạng tệp PDF.

PDF riêng lẻ

Trong từng tệp PDF riêng lẻ, bạn có thể dễ dàng chèn, thao tác và xóa kích thước trên bản vẽ của mình. Bản vẽ có kích thước sau đó có thể được xuất dưới dạng tài liệu PDF.

tờ đo lường

Bảng đo kỹ thuật số của Solaflex cung cấp phương pháp đo cải tiến giúp đơn giản hóa việc đo tiêu chuẩn, thông số kỹ thuật của sản phẩm và ghi lại đầy đủ tất cả dữ liệu liên quan. Cho dù là các mẫu riêng lẻ, truyền trực tiếp các giá trị đo được hay tích hợp liền mạch vào hệ thống ERP hiện có - bảng đo lường kỹ thuật số sẽ giúp toàn bộ quy trình hiệu quả hơn và không có lỗi.

Xuất bảng và mẫu

Các bảng được tạo có thể được lưu dưới dạng mẫu và có thể truy cập lại. Ngoài ra, các bảng có thể được xuất dưới dạng tệp CSV, trực tiếp từ ứng dụng hoặc trên MySolaflex.

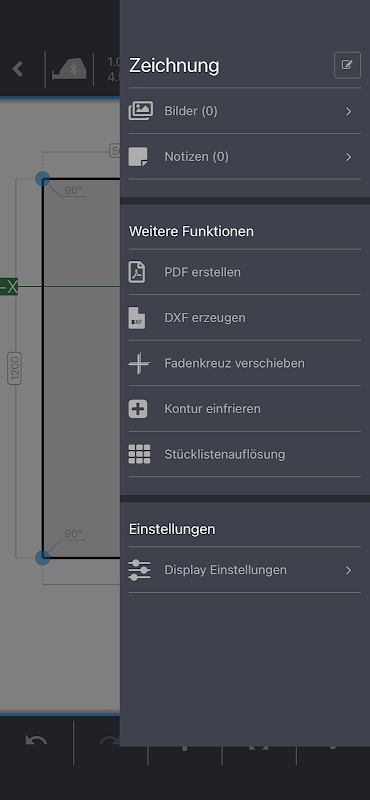

Các tính năng khác:

Chế độ vẽ

Để tạo bản vẽ, về cơ bản có hai chế độ khác nhau để lựa chọn: chế độ dạng tự do và chế độ tọa độ. Chế độ dạng tự do phù hợp với các đường viền hình chữ nhật hoặc các phép đo thô của bề mặt, chẳng hạn như sơ đồ tầng.

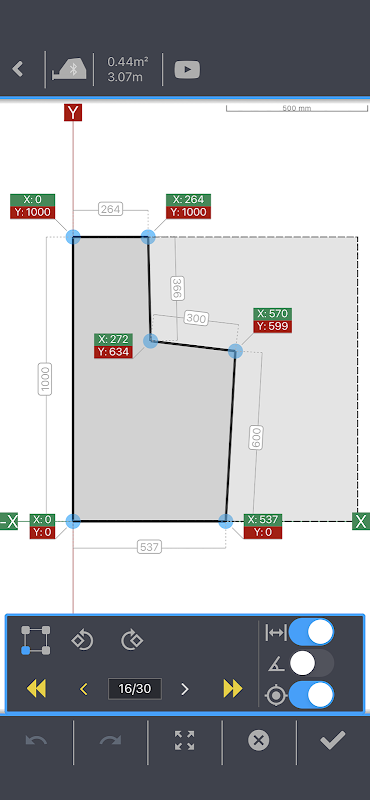

Đo ở chế độ tọa độ mang lại kết quả đo chính xác nhất. Trong chế độ này, tất cả các điểm đường viền được xác định bởi hai tọa độ X và Y. Sử dụng phương pháp này, ngay cả những bề mặt phức tạp cũng có thể được đo dễ dàng. Thông tin thêm có thể được tìm thấy tại www.solaflex.com.

Chế độ bảng

Ở chế độ này, các bảng có thể được tạo, định cấu hình riêng lẻ và chứa đầy các giá trị và văn bản đo được. Ngoài ra, mọi thao tác tính toán đều có thể được thực hiện bằng các cột máy tính, chẳng hạn như để tính trực tiếp các khoản khấu trừ hoặc bổ sung. Ngoài ra, bạn có thể tạo các menu thả xuống của riêng mình và chọn từ chúng. Ngoài ra, các hàng của bảng có thể được đánh số theo ý muốn.

Chèn đoạn trích

Không có gì lạ khi tường, sàn hoặc trần nhà có các thiết bị lắp đặt như ổ cắm, đường ống hoặc tương tự. Trong ứng dụng, bạn có thể chèn nhiều phần khác nhau và định cấu hình chúng theo mong muốn của mình.

Đường viền đóng băng

Để đảm bảo việc lắp đặt đối tượng đo được suôn sẻ, có thể chọn chức năng “Đóng băng đường viền”. Sau đó, khoảng trống lắp đặt hoặc các hình chiếu cần thiết có thể được tính đến từ bản vẽ được tạo.

Di chuyển dấu thập

Chức năng này cho phép di chuyển dấu thập đến các khu vực không thể tiếp cận. Sau đó bạn có thể tiếp tục đo từ vị trí mới.

Tạo PDF

Bản vẽ cũng có thể được xuất và gửi dưới dạng PDF.

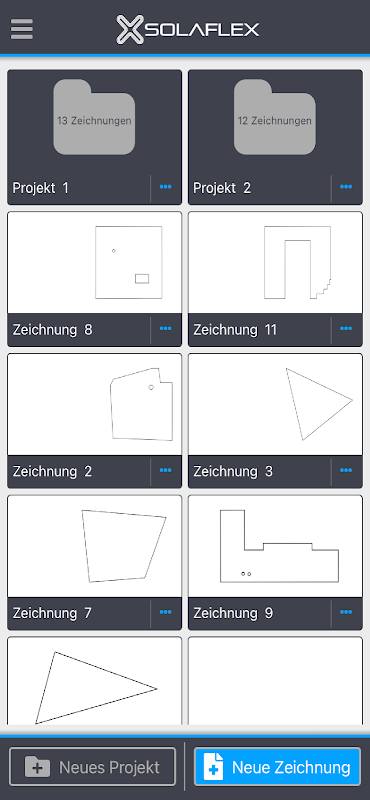

Quản lý dự án và bản vẽ

Bản vẽ và bảng có thể được gói trong các thư mục dự án.

Hình ảnh và ghi chú

Hình ảnh hoặc ghi chú có thể được đính kèm. Dữ liệu đính kèm sẽ tự động được chèn vào PDF.
