PCD Cal and Programming Pro

পিসিডি ক্যালকুলেটর এবং প্রোগ্রামিং অ্যাপ

VMC মেশিন কি?

একটি VMC হল একটি মেশিন যার একটি CNC (কম্পিউটার নিউমেরিক্যাল কন্ট্রোল) কন্ট্রোলার। উল্লিখিত হিসাবে, এই মিলিং মেশিনের কাটা মাথাটি উল্লম্ব এবং এটি একটি নির্দিষ্ট ধরণের মিলিং মেশিন যেখানে টাকুটি "z" অক্ষ নামে পরিচিত একটি উল্লম্ব অক্ষে চলে। এগুলি সাধারণত আবদ্ধ থাকে এবং প্রায়শই ধাতু কাটার জন্য ব্যবহৃত হয়।

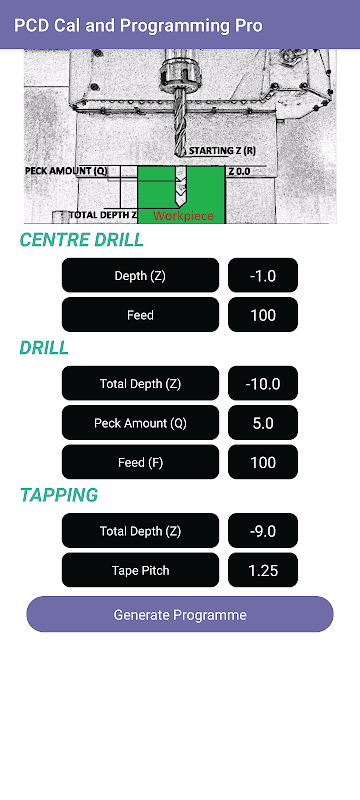

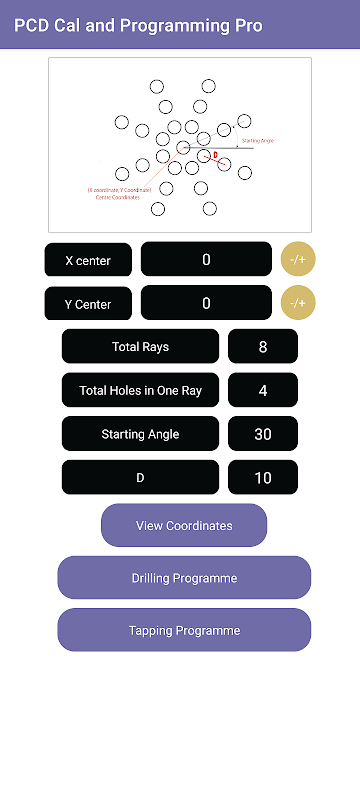

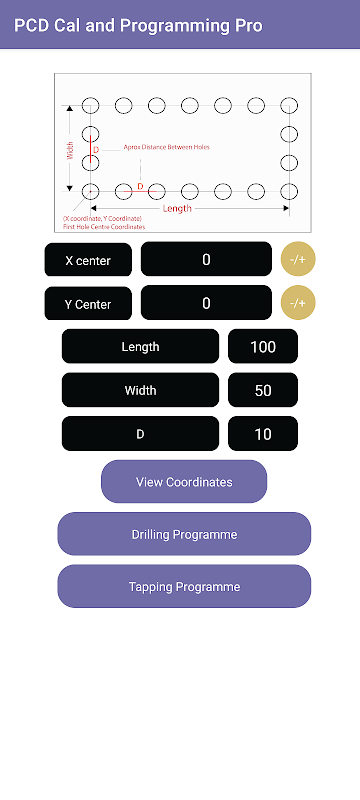

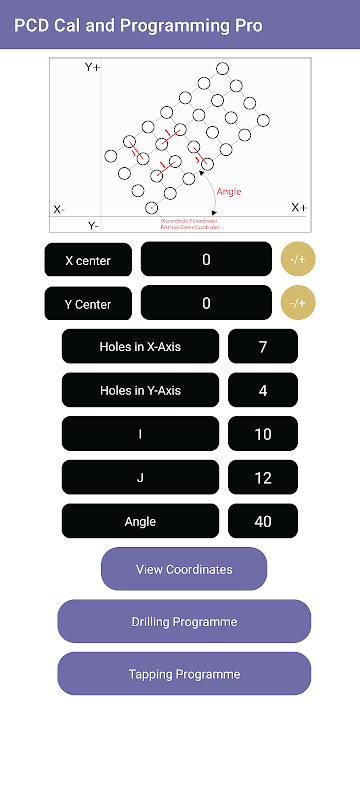

পিসিডি ক্যালকুলেটর এবং প্রোগ্রামিং অ্যাপ্লিকেশন হল এক ধরনের অ্যাপ্লিকেশন যা নতুন সিএনসি/ভিএমসি প্রোগ্রামারদের পিচ সার্কেল ব্যাস/পিসিডি ছিদ্রের স্থানাঙ্ক জানতে সাহায্য করে।

এটি একটি সাধারণ PCD ক্যালকুলেটর নয়, এটি কয়েক সেকেন্ডের মধ্যে VMC/CNC প্রোগ্রাম তৈরি করার জন্য সবচেয়ে সহায়ক অ্যাপ্লিকেশন।

এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে:-

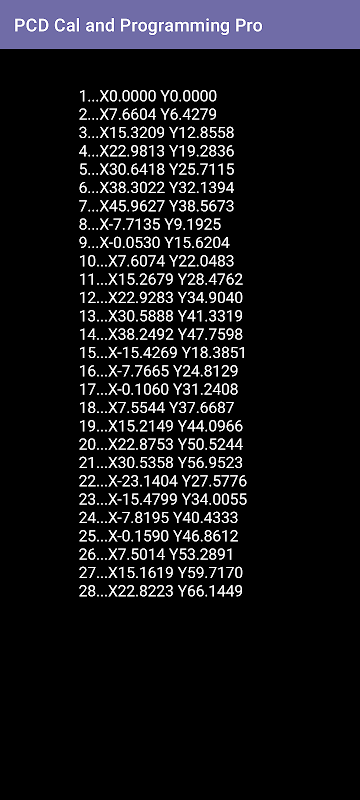

• পিসিডি স্থানাঙ্ক সম্পর্কে অপারেটরকে অবহিত করার জন্য নির্ভরযোগ্য।

• কয়েক সেকেন্ডের মধ্যে VMC মেশিন প্রোগ্রাম তৈরি করা।

• আপনার প্রয়োজন হিসাবে বেছে নেওয়ার জন্য দুটি ভিন্ন বিকল্প রয়েছে।

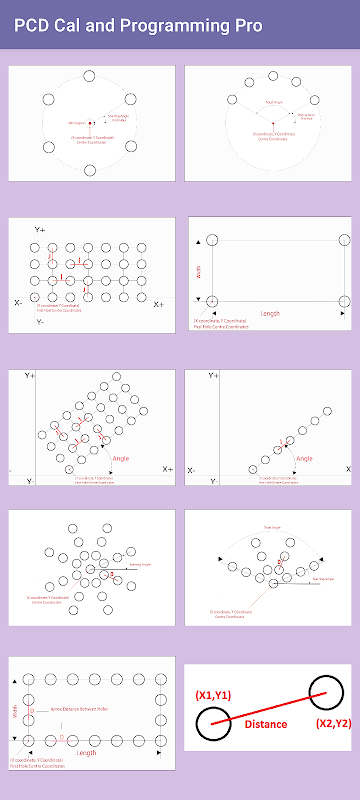

• প্রতিটি প্রয়োজনীয় ডেটা সম্পর্কিত তথ্যের ডায়াগ্রামের সাহায্যে এটি বোঝা খুব সহজ।

• আপনি যে কারো সাথে জেনারেট করা প্রোগ্রাম শেয়ার করতে পারেন।

• আপনি লং প্রেস বিকল্পের সাহায্যে সমস্ত জেনারেট করা প্রোগ্রাম কপি করতে পারেন।

• এটি CAM/কম্পিউটার এডেড ম্যানুফ্যাকচারিংয়ের মতো কাজ।

• এটি নিরাপদ এবং নিরাপদ।

• সময় বাঁচায়.

• সঠিক।

• ব্যবহার করা সহজ.

• সম্পূর্ণ বিনামূল্যে

উল্লম্ব মেশিনিং সেন্টার (ভিএমসি) মেশিনিং সেন্টারকে বোঝায় যার টাকু অক্ষ এবং ওয়ার্কটেবল উল্লম্বভাবে সেট করা হয়, এটি মিলিং, বোরিং, ড্রিলিং, ট্যাপিং, থ্রেড কাটা এবং আরও অনেক কাজ করতে পারে।

CNC এবং VMC মধ্যে পার্থক্য কি?

দুটি মেশিনের মধ্যে কোন পার্থক্য নেই। VMC হল CNC (কম্পিউটার নিউমেরিক্যাল কন্ট্রোল) কন্ট্রোলার সহ একটি মেশিন। যেমন উল্লেখ করা হয়েছে, এই মিলিং মেশিনের কাটার মাথাটি উল্লম্ব এবং এটি একটি বিশেষ ধরণের মিলিং মেশিন যেখানে টাকুটি "z" অক্ষ নামে একটি উল্লম্ব অক্ষে চলে।

VMC মেশিন কত প্রকার?

পাঁচ-অক্ষ মেশিনিং কেন্দ্রের চার প্রকার। বিভিন্ন মেশিন ঘূর্ণমান ভ্রমণের জন্য বিভিন্ন পদ্ধতির অফার করে এবং প্রতিটি ডিজাইনের নিজস্ব শক্তি রয়েছে। এখানে তারা কিভাবে তুলনা.

HMC এবং VMC কি?

CNC মেশিনিং সেন্টারগুলি CNC মিলিং এবং ড্রিলিং মেশিন সহ বিস্তৃত মেশিন টুলের বর্ণনা করে, যার মধ্যে রয়েছে উল্লম্ব মেশিনিং সেন্টার (VMC), অনুভূমিক মেশিনিং সেন্টার (HMC) পাশাপাশি 4র্থ এবং 5ম অক্ষ মেশিন। বেশিরভাগই 20 থেকে 500 টিরও বেশি সরঞ্জামের স্বয়ংক্রিয় সরঞ্জাম পরিবর্তনকারী অন্তর্ভুক্ত করে।

একটি উল্লম্ব মেশিনিং কেন্দ্রের মৌলিক বিষয়গুলি (ভিএমসি)

উল্লম্ব যন্ত্রের ভূমিকা

উল্লম্ব মেশিনিং প্রায় 150 বছরেরও বেশি সময় ধরে তার সবচেয়ে মৌলিক আকারে রয়েছে। তবুও, এটি এখনও মেশিনিং প্রযুক্তির নতুন রূপগুলির মধ্যে একটি (বাঁক/লেথগুলি প্রাচীনতম)। "মিলিং" প্রক্রিয়ার মধ্যে একটি ঘূর্ণায়মান কাটার, বা ড্রিলিং বিট এবং একটি চলমান কাজের টেবিল, যার সাথে ওয়ার্কপিস লাগানো থাকে।

কাটারটি "স্পিন্ডল" নামে একটি হাউজিং এর সাথে সংযুক্ত এবং ঘোরানো হয়। হাতিয়ারের তীক্ষ্ণতা এবং টেবিলের শক্তির মাধ্যমে উপাদানটিকে কাটারের মধ্যে ঠেলে, উপাদানটি উৎপন্ন হয় এবং ইচ্ছামতো কাটা বা শেভ করা হয়। বলের অক্ষ উপরে/নিচে (জেড-অক্ষ হিসাবে উল্লেখ করা হয়) বাম/ডান (এক্স-অক্ষ হিসাবে উল্লেখ করা হয়), বা সামনে থেকে পিছনে (ওয়াই-অক্ষ হিসাবে উল্লেখ করা হয়) হতে পারে।

ভিএমসিগুলি সমস্ত উপাদানগুলির একটি সাধারণতা ব্যবহার করে, যা নিম্নরূপ:

ঘূর্ণায়মান স্পিন্ডল — স্পিন্ডল, যা কাজের পৃষ্ঠ বা টেবিলের লম্ব, বিভিন্ন কাটিয়া সরঞ্জাম (বা মিল যেমন কখনও কখনও বলা হয়) ধরে রাখতে পারে। স্পিন্ডেল কার্টিজটি এমন একটি হাউজিংয়ে মাউন্ট করা হয় যা উপরে এবং নীচে সরানো হয় - গতির এই দিকটিকে জেড-অক্ষ বলা হয়।

টেবিল — টেবিল হল এমন একটি প্ল্যাটফর্ম যেখানে ওয়ার্কপিস মাউন্ট করা হয়—হয় সরাসরি বা বিভিন্ন ধরণের ফিক্সচারের মাধ্যমে যেমন মিল করা অ্যালুমিনিয়াম প্লেট বা শক্ত ক্ল্যাম্পিং ভিস। টেবিলে বাম এবং ডান দিকে একটি গতি আছে, যাকে আমরা বলি X-অক্ষ, এবং সামনে থেকে পিছনে, যাকে Y-অক্ষ বলা হয়। গতির এই দুটি অক্ষ, Z-অক্ষের সাথে মিলিত, গতির সমতল জুড়ে কার্যত সীমাহীন কনট্যুরিংয়ের অনুমতি দেয়।
