PCD Cal and Programming Pro

بہتر تجربہ اور مزید اختیارات اور افعال کے لیے اشتہار سے پاک ایپ جلد ہی شامل ہو جائے گی۔

پی سی ڈی کیلکولیٹر اور پروگرامنگ ایپ

VMC مشین کیا ہے؟

VMC ایک مشین ہے جس میں CNC (کمپیوٹر عددی کنٹرول) کنٹرولر ہے۔ جیسا کہ ذکر کیا گیا ہے، اس ملنگ مشین میں کٹنگ ہیڈ عمودی ہے اور یہ ایک خاص قسم کی ملنگ مشین ہے جہاں تکلا عمودی محور میں چلتا ہے جسے "z" محور کہا جاتا ہے۔ وہ عام طور پر بند ہوتے ہیں اور اکثر دھات کو کاٹنے کے لیے استعمال ہوتے ہیں۔

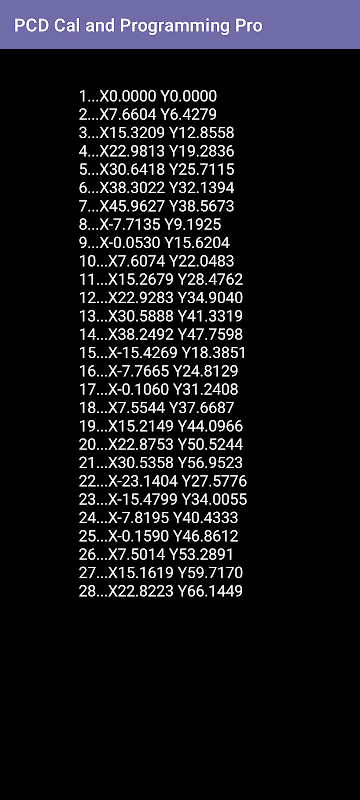

PCD کیلکولیٹر اور پروگرامنگ ایپلی کیشن ایک قسم کی ایپلی کیشن ہے جو نئے CNC/VMC پروگرامرز کو پچ سرکل ڈایا میٹر/PCD ہولز کے نقاط کو جاننے میں مدد کرتی ہے۔

یہ کوئی عام پی سی ڈی کیلکولیٹر نہیں ہے، یہ چند سیکنڈ میں VMC/CNC پروگرام بنانے کے لیے سب سے زیادہ مددگار ایپلی کیشن ہے۔

اس میں درج ذیل خصوصیات ہیں:-

• آپریٹر کو PCD کوآرڈینیٹ کے بارے میں مطلع کرنے کے لیے قابل اعتماد۔

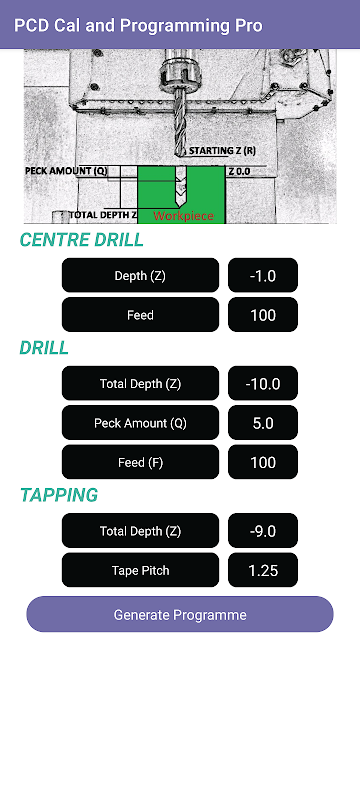

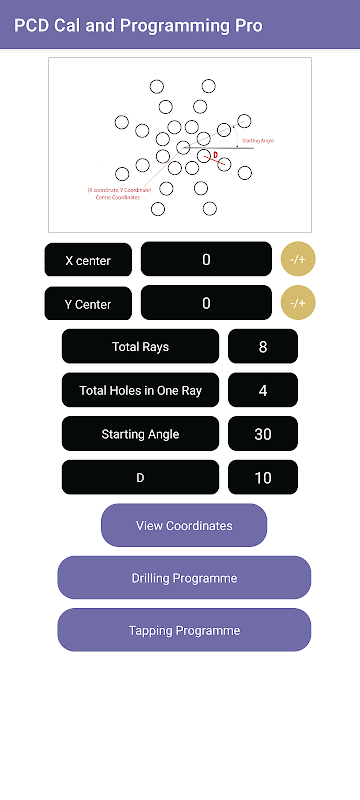

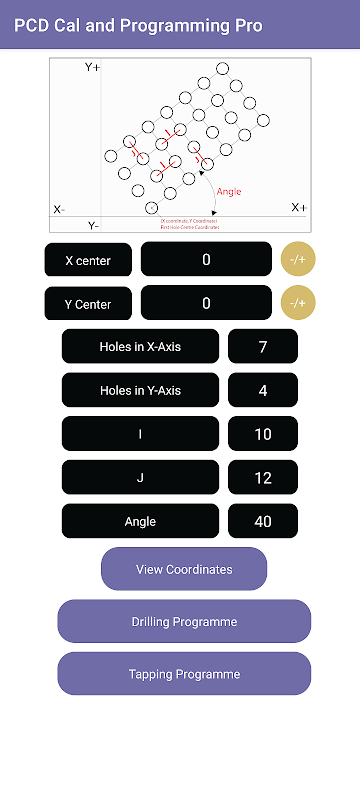

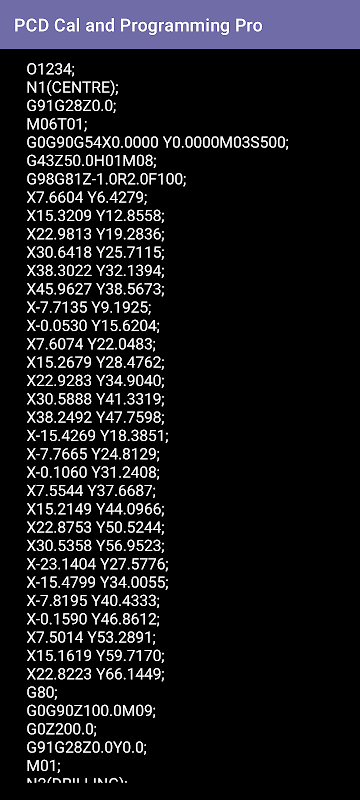

• چند سیکنڈ میں VMC مشین پروگرام بنانا۔

• اپنی ضرورت کے مطابق انتخاب کرنے کے لیے دو مختلف اختیارات ہیں۔

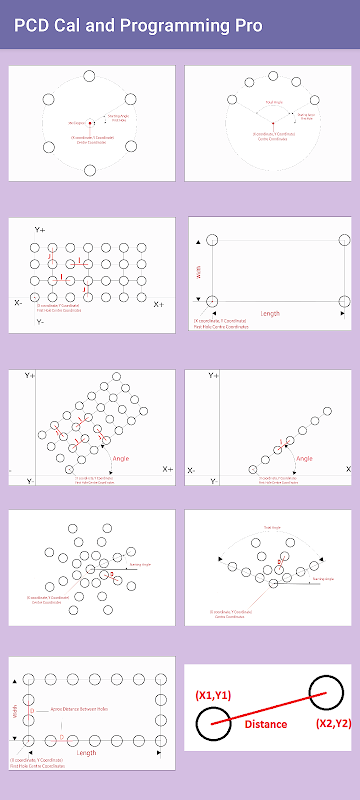

• ہر مطلوبہ ڈیٹا سے متعلق معلومات کے خاکے کی مدد سے سمجھنا بہت آسان ہے۔

• آپ تیار کردہ پروگرام کو کسی کے ساتھ بھی شیئر کر سکتے ہیں۔

• آپ لانگ پریس آپشن کی مدد سے تمام تیار کردہ پروگرام کو بھی کاپی کر سکتے ہیں۔

• یہ CAM/کمپیوٹر ایڈیڈ مینوفیکچرنگ جیسا کام ہے۔

• یہ محفوظ اور محفوظ ہے۔

• وقت بچانے والا۔

• درست۔

• استعمال میں آسان.

• بالکل مفت

عمودی مشینی مرکز (VMC) سے مراد وہ مشینی مرکز ہے جس کا سپنڈل ایکسس اور ورک ٹیبل عمودی طور پر سیٹ کرتا ہے، یہ ملنگ، بورنگ، ڈرلنگ، ٹیپنگ، تھریڈ کٹنگ اور مزید کام انجام دے سکتا ہے۔

CNC اور VMC میں کیا فرق ہے؟

دونوں مشینوں میں کوئی فرق نہیں ہے۔ VMC ایک مشین ہے جس میں CNC (کمپیوٹر عددی کنٹرول) کنٹرولر ہے۔ جیسا کہ ذکر کیا گیا ہے، اس ملنگ مشین میں کٹنگ ہیڈ عمودی ہے اور یہ ایک خاص قسم کی ملنگ مشین ہے جس میں تکلا عمودی محور میں حرکت کرتا ہے جسے "z" محور کہتے ہیں۔

VMC مشینوں کی کتنی اقسام ہیں؟

پانچ محور مشینی مراکز کی چار اقسام۔ مختلف مشینیں روٹری سفر کے لیے مختلف نقطہ نظر پیش کرتی ہیں، اور ہر ڈیزائن کی اپنی طاقت ہوتی ہے۔ یہاں ان کا موازنہ کرنے کا طریقہ ہے۔

HMC اور VMC کیا ہے؟

CNC مشینی مراکز مشینی ٹولز کی ایک وسیع رینج کو بیان کرتے ہیں جن میں CNC ملنگ اور ڈرلنگ مشینیں شامل ہیں، جن میں عمودی مشینی مراکز (VMC)، افقی مشینی مراکز (HMC) کے ساتھ ساتھ چوتھی اور پانچویں محور مشینیں شامل ہیں۔ زیادہ تر میں 20 سے 500 سے زیادہ ٹولز خودکار ٹول چینجرز شامل ہیں۔

عمودی مشینی مرکز (VMC) کے بنیادی اصول

عمودی مشینی کا تعارف

عمودی مشینی 150 سال سے زیادہ عرصے سے اپنی بنیادی شکل میں ہے۔ پھر بھی، یہ اب بھی مشینی ٹیکنالوجی کی جدید ترین شکلوں میں سے ایک ہے (ٹرننگ/لیتھز سب سے پرانی ہے)۔ "ملنگ" کے عمل میں گھومنے والا کٹر، یا ڈرلنگ بٹ، اور ایک حرکت پذیر ورک ٹیبل شامل ہوتا ہے، جس پر ورک پیس چسپاں ہوتا ہے۔

کٹر کو "سپنڈل" کہلانے والی ہاؤسنگ سے منسلک اور گھمایا جاتا ہے۔ مواد کو کٹر میں دھکیلنے والے ٹیبل کے آلے اور قوت کی نفاست سے، مواد نکلتا ہے اور اسے کاٹ یا منڈوایا جاتا ہے۔ قوت کا محور اوپر/نیچے (جسے Z-Axis کہا جاتا ہے) بائیں/دائیں (جسے X-Axis کہا جاتا ہے)، یا آگے سے پیچھے (Y-Axis کہا جاتا ہے) ہو سکتا ہے۔

VMCs سبھی اجزاء کی مشترکات کا استعمال کرتے ہیں، جو درج ذیل ہیں:

گھومنے والا سپنڈل - تکلا، جو کام کرنے والی سطح یا میز پر کھڑا ہوتا ہے، مختلف قسم کے کاٹنے والے اوزار (یا ملز جیسا کہ انہیں کبھی کبھی کہا جاتا ہے) رکھ سکتا ہے۔ اسپنڈل کارتوس کو ایک مکان میں نصب کیا جاتا ہے جو اوپر اور نیچے کی طرف جاتا ہے — حرکت کی اس سمت کو Z-Axis کہا جاتا ہے۔

ٹیبل — ٹیبل ایک ایسا پلیٹ فارم ہے جس پر ورک پیس کو نصب کیا جاتا ہے — یا تو براہ راست یا مختلف قسم کے فکسچر جیسے ملڈ ایلومینیم پلیٹس یا سخت کلیمپنگ ویز کے ذریعے۔ میز میں بائیں اور دائیں حرکت ہوتی ہے، جسے ہم X-Axis کہتے ہیں، اور آگے سے پیچھے، جسے Y-Axis کہتے ہیں۔ حرکت کے یہ دو محور، Z-Axis کے ساتھ مل کر، حرکت کے طیاروں میں عملی طور پر لامحدود کونٹورنگ کی اجازت دیتے ہیں۔
