Bluetooth Control

A aplicação "CONTROL BLUETOOTH" é um conjunto de controles, interruptores e botões para uso em seus projetos Arduino onde é necessário usar o sinal e enviou ordens via Bluetooth. Com esta aplicação podemos fornecer links para diferentes projetos como um Bluetooth e controle de um veículo LED RGB controlados. Nestes links que você vai encontrar a relação dos elementos do projeto, planos e programação do microprocessador.

A APLICAÇÃO

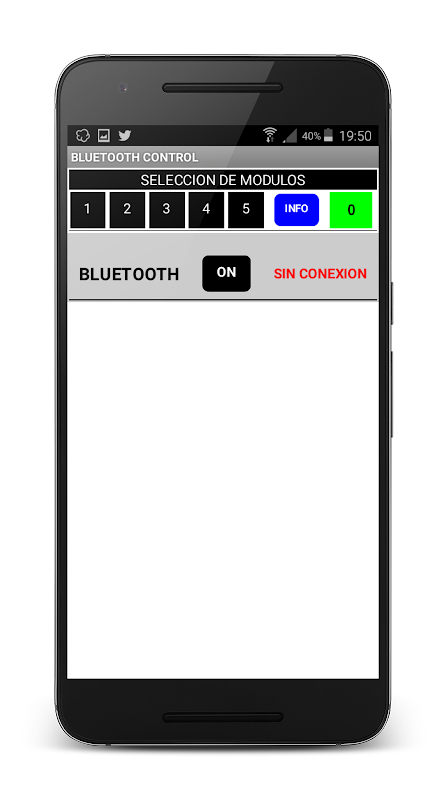

No topo está localizado o console principal, cinco botões numerados de 1 a 5 para abrir e fechar os diferentes módulos, o botão "INFO" para abrir a tela onde agora você encontrar e caixa verde, onde pode ver os sinais enviado para o Bluetooth quando utilizar os botões.

A aplicação tem cinco módulos diferentes, para controlar o veículo em primeiro lugar os dois irá ser utilizado.

Para usar o aplicativo que você deve executar as seguintes etapas:

1. Ligue o seu projeto, você vai ver que na placa Bluetooth piscando um LED.

2. Ative o celular Bluetooth ou tablet você irá usar.

3. Rode o botão ON sobre a aplicação, todos os dispositivos Bluetooth disponíveis são exibidos. são utilizados em projectos Arduino os dois tipos de placa Bluetooth identificado com HC-05 ou HC-06 nomes. Quando eles são emparelhado o dispositivo eo projeto Bluetooth, o LED não pisca, ele será corrigido.

4. Abra os vários módulos de aplicação para governar o seu projeto.

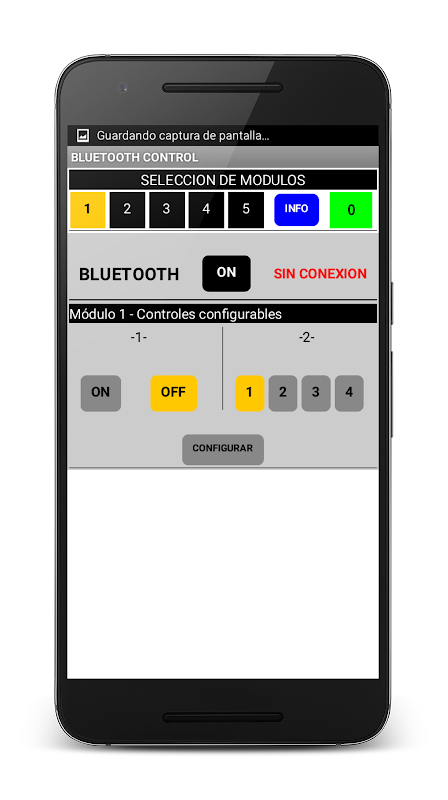

Módulo 1 - Controles configuráveis:

Os botões de "-1" são nomeados como "autónoma". O veículo pode ser conduzido com a vontade de projetar seu Smartphone ou tablet, mas também pode se mover de forma independente, superação de obstáculos, graças ao sensor de ultra-som usa. Com este botão ativa ou desativar esse recurso. O nome destes botões pode ser renomeado, por exemplo, se você adicionar luzes para o veículo, para ligar ou desligar.

Os "-2-" botões são usadas para variar a velocidade dos motores. São designados com os números 1, 2, 3 e 4. A velocidade 1 é a mais lenta, a taxa de quatro é o mais rápido. Por padrão, a velocidade lenta é ativada. Se você utilizar o veículo em uma "autónoma" Você também pode variar a velocidade.

Módulo 2 - Controle Endereço

Você pode executar o veículo com estas cinco botões.

Módulo 3 - Controle de servo

Você pode governar um servo de duas maneiras diferentes, usando o controle deslizante ou utilizando os botões configurados. Em ambos os casos, um sinal que indica um valor de rotação angular entre 0 ° e 180 ° é enviado

Módulo 4 - Cinco botões

Há cinco pulsava com duas posições ON e OFF são configuráveis ​​(renomear), nomeado a partir do 1 de botão para botão 5. Um projeto de automação agente ser incluído.

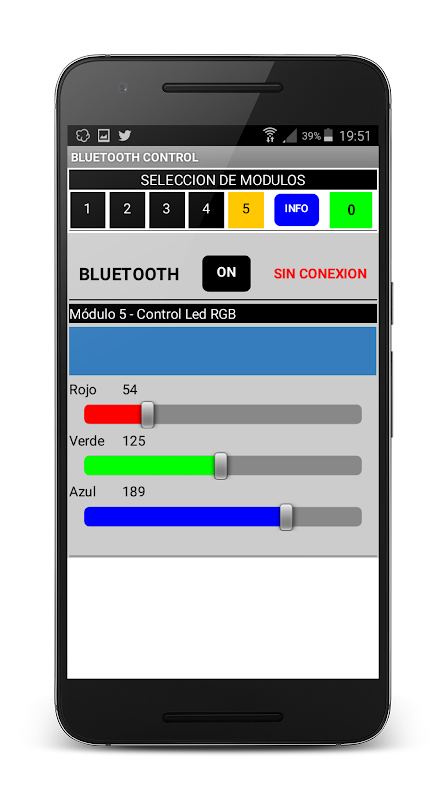

Módulo 5 - LED RGB Controlo

Este projeto também está incluído neste aplicativo, você tem a relação de elementos, diagrama de fiação eo programa do microprocessador.

Com a versão 8 No. (9/2016) que tenha modificado a interface do aplicativo e ter adicionado dois novos módulos:

Módulo 6 - Envio Signals

Nos módulos anteriores, cada botão definiu o envio de um sinal de betão. Nós adicionamos este módulo para que o usuário possa enviar, de forma livre, um sinal de sua escolha. Estes sinais podem ser de dois tipos:

- Simples sinal único dígito pode ser qualquer letra do alfabeto ou um número de um dígito de 0 a 9.

- Sinal composto de vários dígitos.

-

Módulo 7 - porta de comunicação serial

Este módulo permite a leitura de dados enviados via Bluetooth a partir de uma placa Arduino.

Com a nova versão nós adicionamos novos projectos no blog que estão disponíveis na App
